Внимание! Снятие радиатора и расширительного бачка производите на холодном двигателе.
Внимание! Не допускайте попадания охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном случае промойте поверхность большим количеством воды.
Внимание! Соберите и утилизируйте слитую охлаждающую жидкость.
Замена радиатора
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Слейте охлаждающую жидкость.
На автомобилях выпуска до 2001 года выверните болты крепления кожуха вентилятора конденсатора системы кондиционирования и отклоните его от радиатора.
На автомобилях выпуска с 2001 года снимите решетку радиатора, защитную панель и замок капота.
Отсоедините от радиатора верхние и нижний шланги системы охлаждения.
Отсоедините от радиатора шланг, соединяющий его с расширительным бачком.
Снимите вентиляторы радиатора.

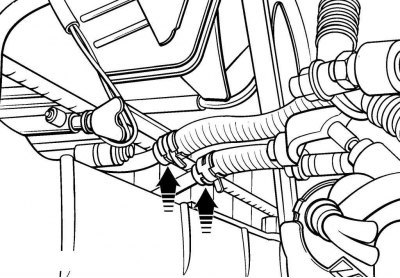

Рис. 4.9. Места подсоединения шлангов к теплообменнику для охлаждения жидкости коробки передач
На автомобилях с автоматической коробкой передач отсоедините шланги от теплообменника для охлаждения масла коробки передач (рис. 4.9). Перед отсоединением шлангов установите емкость для сбора вытекающего масла.

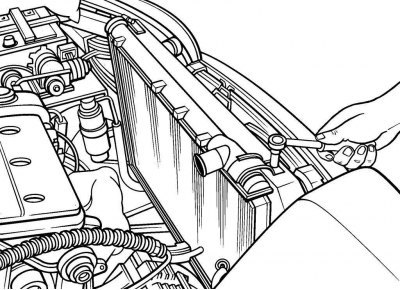

Рис. 4.10. Отворачивание болта крепления радиатора на автомобилях выпуска до 2001 года

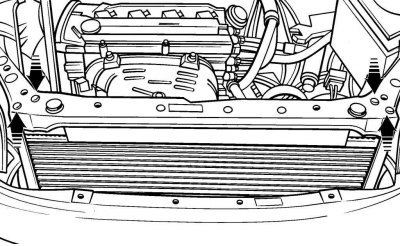

Рис. 4.11. Расположение болтов крепления радиатора на автомобилях выпуска с 2001 года
(Источник расположен на веб-ресурсе autoinstruction.ru)
Выверните болты крепления радиатора к передней поперечной панели (рис. 4.10, 4.11).
Поднимите радиатор и снимите его с автомобиля.
Если радиатор снимается в связи с уменьшением пропускной способности, промойте его струей воды в двух направлениях и продуйте снаружи сжатым воздухом.
Если радиатор протекает, не пытайтесь заваривать или запаивать место протечки, так как при этом будут повреждены пластмассовые детали радиатора.
Незначительная течь радиатора может быть устранена с помощью герметика радиатора.
Проверьте состояние нижних резиновых опор радиатора и при необходимости замените их.
Установку радиатора производите в последовательности, обратной снятию, с учетом следующего.
Залейте охлаждающую жидкость.
На автомобилях с автоматической коробкой передач проверьте уровень масла в коробке передач.
Заведите двигатель и убедитесь в отсутствии утечек.
Замена расширительного бачка
На большинстве моделей снять бачок очень легко: для этого достаточно вытащить его из кронштейна крыла.
Слейте из бачка охлаждающую жидкость. Промойте бачок и осмотрите его на отсутствие трещин и потертостей. При наличии повреждений замените расширительный бачок.
Установку расширительного бачка производите в последовательности, обратной снятию.
