Предупреждение! Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжителей ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.
Снятие центральной консоли производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Поднимите рычаг стояночного тормоза.
Если автомобиль оборудован механической коробкой передач, отверните кнопку с рычага переключения передач и снимите чехол рычага переключения передач.

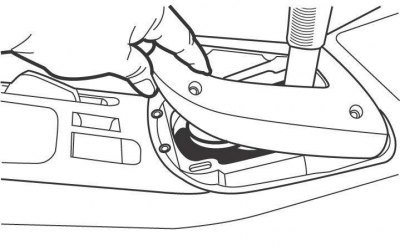

Рис. 14.45. Снятие декоративной накладки рычага селектора на автомобилях с 2001 года, оборудованных автоматической коробкой передач
Если автомобиль оборудован автоматической коробкой передач, снимите декоративную накладку рычага селектора (рис. 14.45).
На моделях с 2001 года выверните винты и лезвием отвертки отделите нижнюю часть центральной декоративной накладки панели приборов. Для того чтобы не поцарапать панели, обмотайте лезвие отвертки липкой лентой или ветошью.
На моделях до 2001 года выверните винты передней и средней части центральной консоли, затем выверните винт крепления задней части и, перемещая консоль, назад снимите ее.

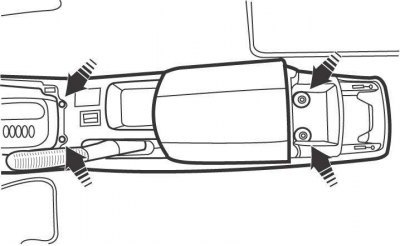

Рис. 14.46. Расположение винтов крепления задней секции центральной консоли на моделях с 2001 года

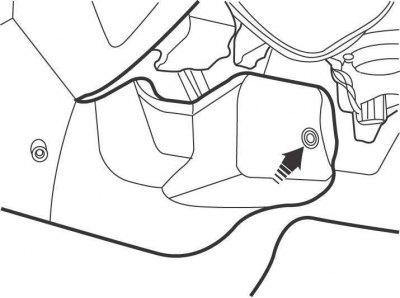

Рис. 14.47. Расположение крышки отделки в передней секции центральной консоли на моделях с 2001 года
На моделях с 2001 года выверните винты и снимите заднюю секцию центральной консоли (рис. 14.46). Также снимите крышки отделки в передней секции центральной консоли (рис. 14.47).

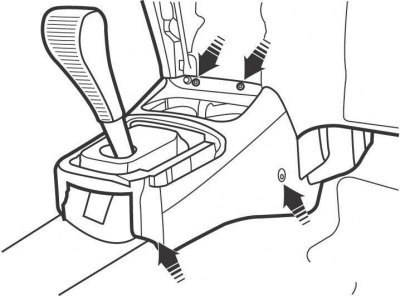

Рис. 14.48. Расположение винтов крепления передней секции центральной консоли на моделях с 2001 года
Выверните винты крепления передней секции центральной консоли и снимите ее по рычагу стояночного тормоза (рис. 14.48).
Отсоедините от передней секции центральной консоли электрические разъемы и снимите ее с автомобиля.
Установку центральной консоли производите в последовательности, обратной снятию
