Предупреждение! Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжителей ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.
Снятие козырька комбинации приборов производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Если автомобиль оборудован регулируемой рулевой колонкой, то отклоните ее вниз до упора.

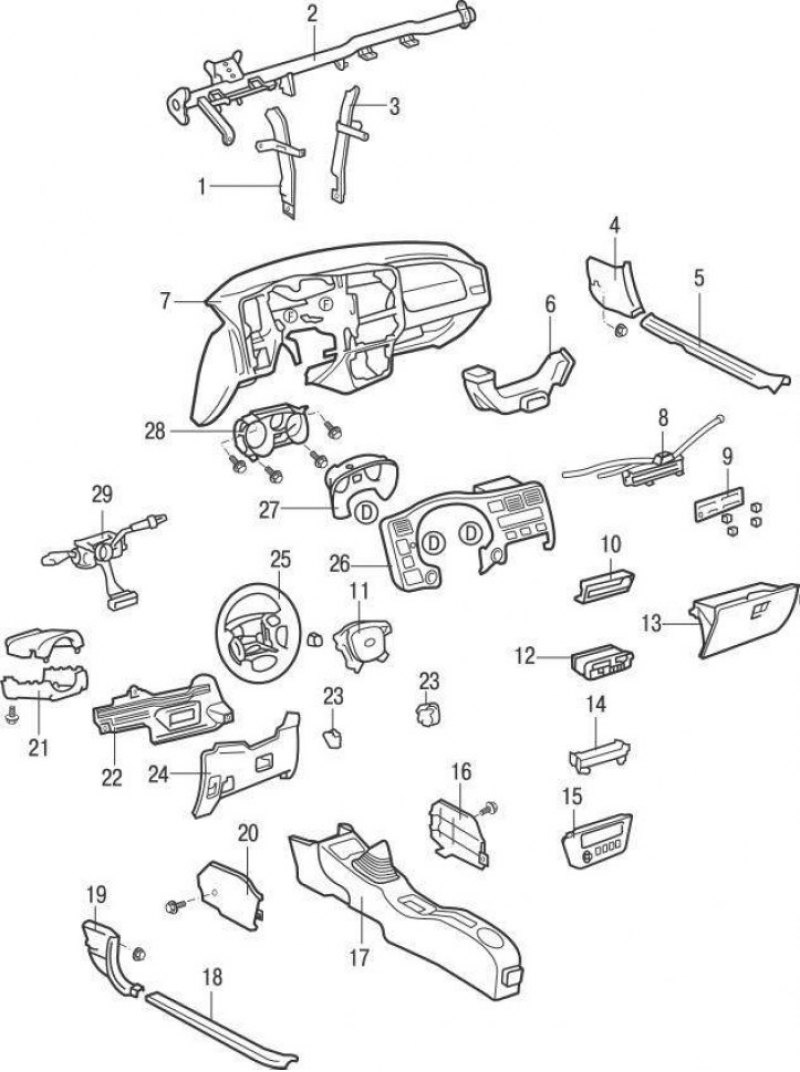

Рис. 14.49. Панель приборов и ее компоненты на моделях до 2001 года: 1 – кронштейн №1 панели приборов; 2 – усилитель панели приборов; 3 – кронштейн №2 панели приборов; 4 – панель обивки передней стойки; 5 – панель обивки правого порога; 6 – воздуховод №2; 7 – внешняя накладка панели приборов; 8 – блок управления отопителем; 9 – панель блока управления отопителем; 10 – крышка радиоприемника; 11 – подушка безопасности рулевого колеса; 12 – радиоприемник; 13 – крышка вещевого ящика; 14 – панель отделки под проигрыватель компакт-дисков; 15 – центральная панель отделки; 16 – боковая накладка центральной консоли; 17 – центральная консоль; 18 – панель обивки левого порога; 19 – панель обивки передней стойки; 20 – боковая накладка центральной консоли; 21 – задние накладки рулевого колеса; 22 – нижняя левая панель отделки; 23 – кожухи рулевой колонки; 24 – усилитель нижней левой панели отделки; 25 – рулевое колесо; 26 – козырек комбинации приборов; 27 – комбинированный переключатель; 28 – комбинация приборов; 29 – панель приборов
На моделях до 2001 года выверните винт в верхней части козырька комбинации приборов (рис. 14.49). Обеими руками потяните козырек комбинации приборов на себя для отделения его от панели приборов.
На моделях с 2001 года обеими руками потяните козырек комбинации приборов на себя для отделения его от панели приборов.
Установку козырька комбинации приборов производите в последовательности, обратной снятию. Перед установкой козырька проверьте правильность расположения фиксаторов козырька комбинации приборов.
