Предупреждение! Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.
Снятие панели приборов производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите панели отделки с панели приборов и центральную консоль.
Снимите комбинацию приборов.
Отсоедините электрический разъем от подушки безопасности переднего пассажира и на моделях с 2001 года выпуска, снимите подушку безопасности.
Снимите радиоприемник с панели приборов.
Снимите пульт управления кондиционером.
Снимите нижнюю левую панель отделки и усилитель панели. Выверните болты крепления рулевой колонки и отклоните ее вниз от панели приборов.

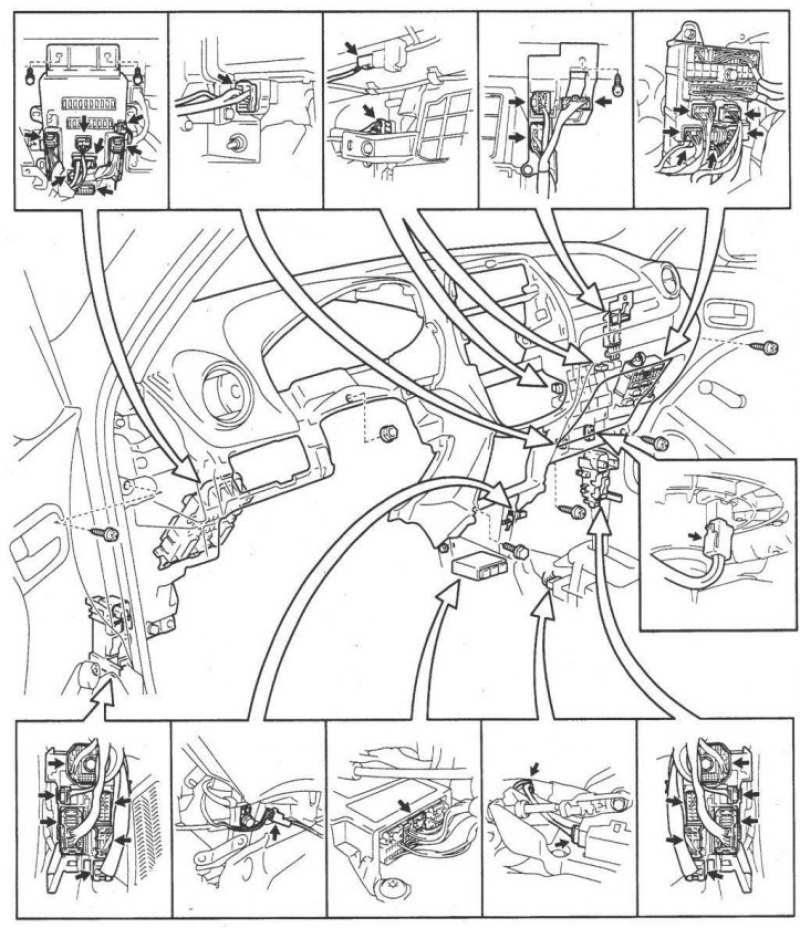

Рис. 14.56. Расположение электрических разъемов панели приборов на моделях с 2001 годамоделях с 2001 года
Промаркируйте и отсоедините электрические разъемы от панели приборов (рис. 14.56).

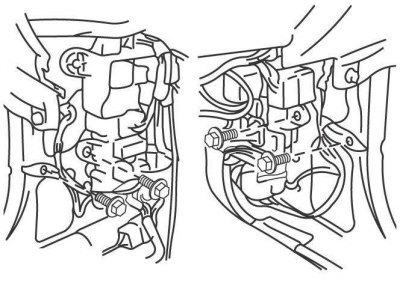

Рис. 14.57. Расположение главных электрических разъемов панели приборов на моделях до 2001 года
На моделях до 2001 года отсоедините главные электрические разъемы с каждой стороны панели приборов и выверните два болта крепления проводов массы в центре панели приборов (рис. 14.57).

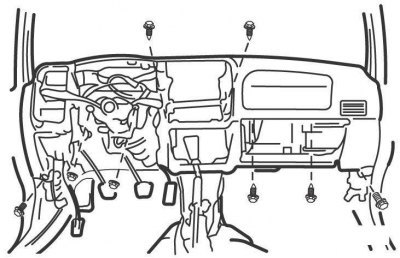

Рис. 14.58. Расположение болтов, винтов и гаек крепления панели приборов на моделях до 2001 года

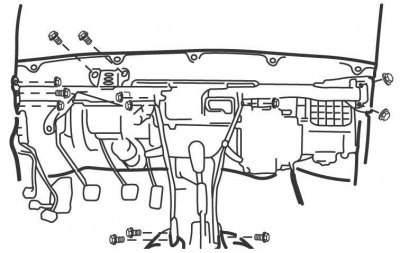

Рис. 14.59. Расположение болтов крепления усилителя панели приборов на моделях до 2001 года
Выверните все болты, винты и гайки крепления панели приборов к кузову автомобиля, затем поднимите панель и через дверь, извлеките из автомобиля (рис. 14.58). Это трудоемкая работа и выполнять ее необходимо с помощником. Также, возможно, потребуется вывернуть болты и снять усилитель панели приборов (рис. 14.59).
Установку панели приборов производите в последовательности, обратной снятию.
