Компоновка узлов системы самодиагностики автоматической трансмиссии
1. Главный О/D-переключатель; 2. Датчик температуры трансмиссионной жидкости; 3. Блокирующий переключатель раздаточной коробки; 4. Позиционый датчик L4; 5. Датчик скорости N1; 6. Процессорный блок трансмиссии; 7. Датчик скорости N2; 8. Синхронизирующий соленоидный клапан; 9. Соленоидный клапан N1; 10. Блокирующий переключатель трансмиссии; 11. Соленоидный клапан N2; 12. Выключатель сигнала торможения; 13. Соединительная коробка; 14. Датчик поворота дроссельной заслонки; 15. Датчик температуры охлаждающей жидкости; 16. Разъем 1 канала данных; 17. Процессорный блок двигателя; 18. Блокирующий соленоидный клапан; 19. Переключатель порядка выбора передач
Коды неисправностей
| 41 | неисправны датчик дроссельной заслонки или цепь |
| 42 | неисправен датчик скорости 1 в щитке приборов |
| 61 | неисправен датчик скорости 2 в трансмиссии |
| 62 | неисправен соленоидный клапан 1 или цепь |
| 63 | неисправен соленоидный клапан 2 или цепь |
| 64 | неисправен блокирующий соленоид или цепь |
| 65 | неисправен синхронизирующий соленоид или цепь |
| 86 | неисправен датчик оборотов двигателя или цепь |
| 88 | неисправен процессорный блок двигателя или трансмиссии или цепь |
Самодиагностика (1993-94 гг.)

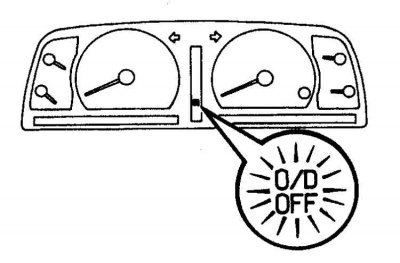

1. На автомобилях 1993-94 гг. блок управления трансмиссией обладает функцией самодиагностики. Отказ регистрируется загоранием лампы O/D OFF.
2. Для считывания диагностических кодов переведите ключ зажигания в положение ON и нажмите на O/D-кнопку. На переключателе должна загореться лампа, кроме того, должна загореться лампа O/D OFF.

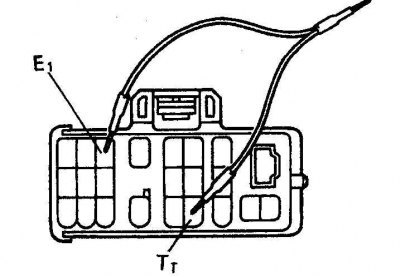

3. Соедините накоротко выводы диагностического разъема ТТ и Е1.
4. Считайте коды по миганию лампы O/D OFF. Если отказа нет, то лампа мигает с периодом 0,5 сек. В случае обнаружения отказа сначала высветится первая цифра кода, а через 1,5 секунды – вторая цифра (например, если сначала лампа мигнула 4 раза, а затем 2 , то код неисправности 42).
Источник расположен на сайте (Autoinstruction.ru)

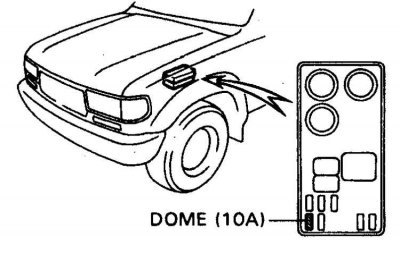

5. После ремонта сотрите коды из памяти. Для этого достаньте предохранитель 10А DOME на время не менее 10 сек. Можно также отсоединить батарею от массы, но при этом будут в памяти уничтожены и другие коды.
Самодиагностика (1995-97 гг.)
1. На автомобилях 1995-97 гг. установлена система бортовой диагностики OBD II и для считывания диагностических кодов автоматической трансмиссии требуется специальный дорогостоящий сканер.
2. Поэтому считывание кодов рекомендуется выполнять в автосервисе.
