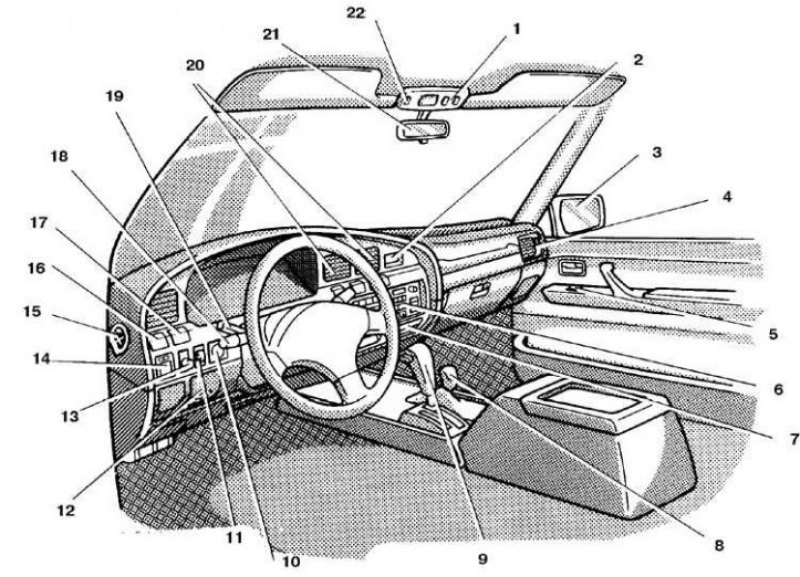

Панель управления, общий вид (для автомобилей с левосторонним управлением)
1. Переключатели электропривода люка; 2. Часы; 3. Зеркало; 4. Сопло обдува бокового стекла; 5. Переключатель стеклоподъемника; 6. Магнитофон; 7. Пепельница; 8. Рычаг раздаточной коробки; 9. Рычаг КП; 10. Включение дифференциала; 11. Переключатель фар; 12. Блок предохранителей; 13. Регулятор подстветки панели приборов; 14. Управление зеркалом с электроприводом; 15. Сопло обдува бокового стекла; 16. Переключатель задних противотуманных фонарей; 17. Переключатель дальнего света; 18. Переключатель света фар и указатель поворота; 19. Переключатель блокировки переднего заднего дифференциалов; 20. Центральные дефлекторы; 21. Зеркало; 22. Переключатель света в салоне

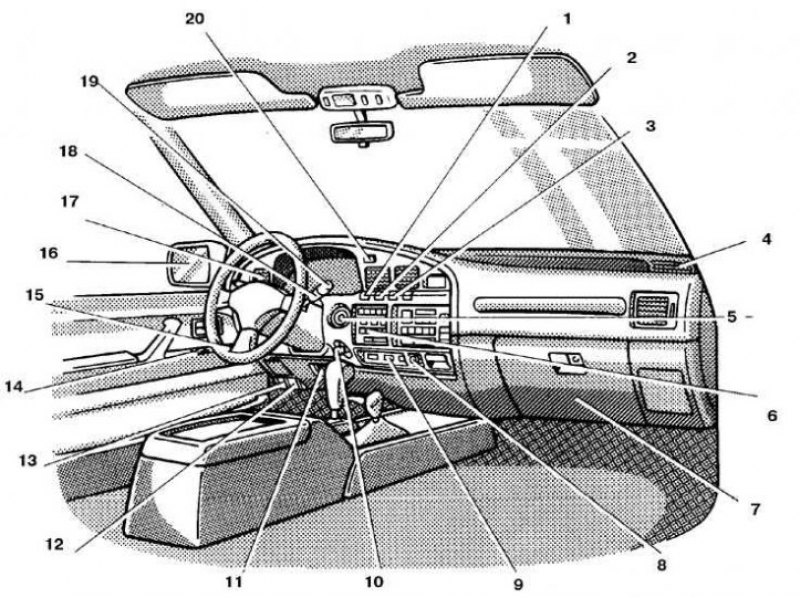

1. Блокировка центрального дифференциала; 2. Включение аварийной сигнализации; 3. Электропривод антенны; 4. Боковой дефлектор; 5. Замок зажигания; 6. Климат-контроль; 7. Бардачок; 8. Зажигалка; 9. Переключение отопителя; 10. Подсос; 11. Дефлектор; 12. Рукоятка открытия бензобака; 13. Рукоятка открытия капота; 14. Переключатель стеклоподъемника; 15. Сигнал; 16. Зеркало; 17. Боковой дефлектор; 18, 19. Переключатель стеклоочистителей и омывателя переднего стекла; 20. Сигнализатор аварийной сигнализации

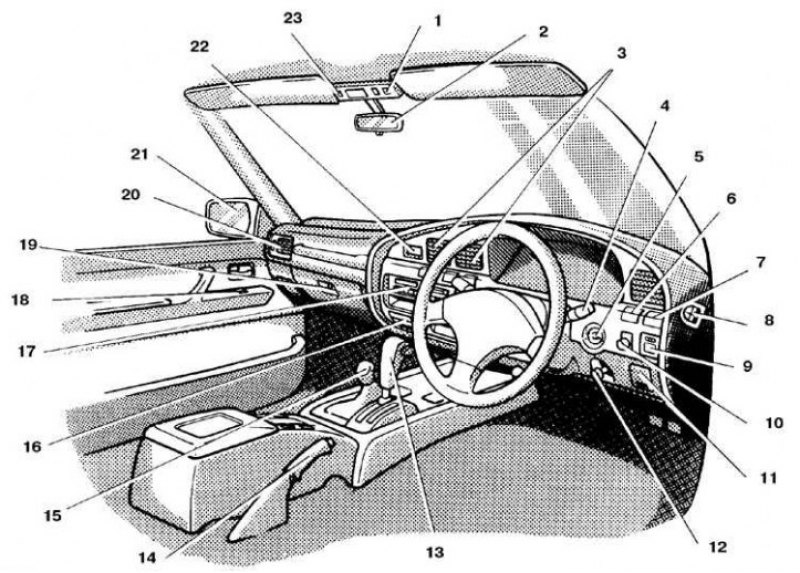

Панель управления, общий вид (для автомобилей с правосторонним управлением)
1. Переключатели электропривода люка; 2. Зеркало заднего вида; 3. Центральные дефлекторы; 4. Переключатель света фар и указателей поворота; 5. Замок зажигания; 6. Переключатель дальнего света; 7. Переключатель задних противотуманных фонарей; 8. Боковой дефлектор; 9. Управление зеркалом с электроприводом; 10. Регулятор подсветки панели приборов; 11. Блок предохранителей; 12. Подсос; 13. Рукоятка КП; 14. Ручной тормоз; 15. Рычаг раздаточной коробки; 16. Пепельница; 17. Магнитола; 18. Переключатель стеклоподъемника; 19. Бардачок; 20. Боковой дефлектор; 21. Зеркало; 22. Часы; 23. Переключатель света в салоне

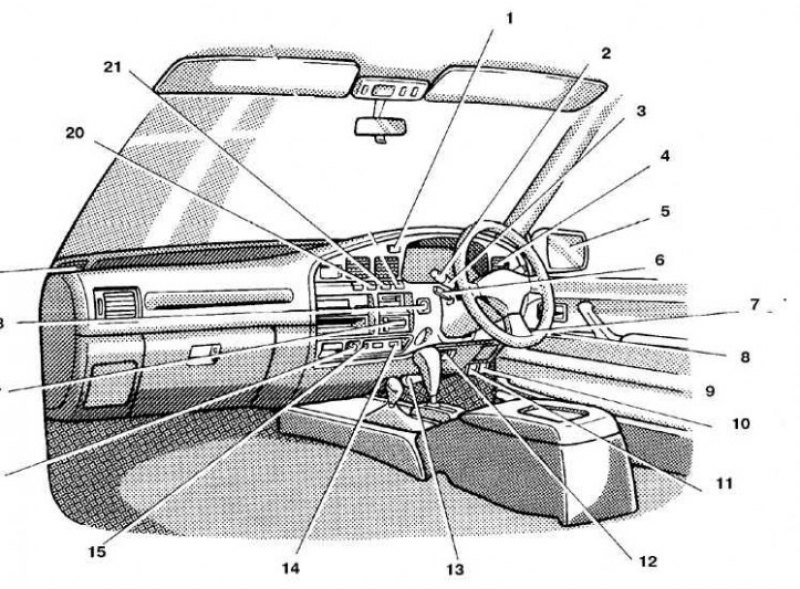

1. Сигнализатор аварийной сигнализации; 2, 3. Переключатель стеклоочистителей и омывателя переднего стекла; 4. Боковой дефлектор; 5. Зеркало; 6. Переключатель блокировки переднего и заднего дифференциалов; 7. Сигнал; 8. Переключатель стеклоподъемника; 9. Рукоятка открытия капота; 10. Рукоятка открытия бензобака; 11. Дефлектор; 12. Рычаг управления лебедкой; 13. Переключение отопителя; 14. Регулятор подсветки панели приборов; 15. Зажигалка; 16. Климат-контроль; 17. Включение дифференциала; 18. Боковой дефлектор; 19. Электропривод антенны; 20. Включение аварийной сигнализации; 21. Блокировка центрального дифференциала
