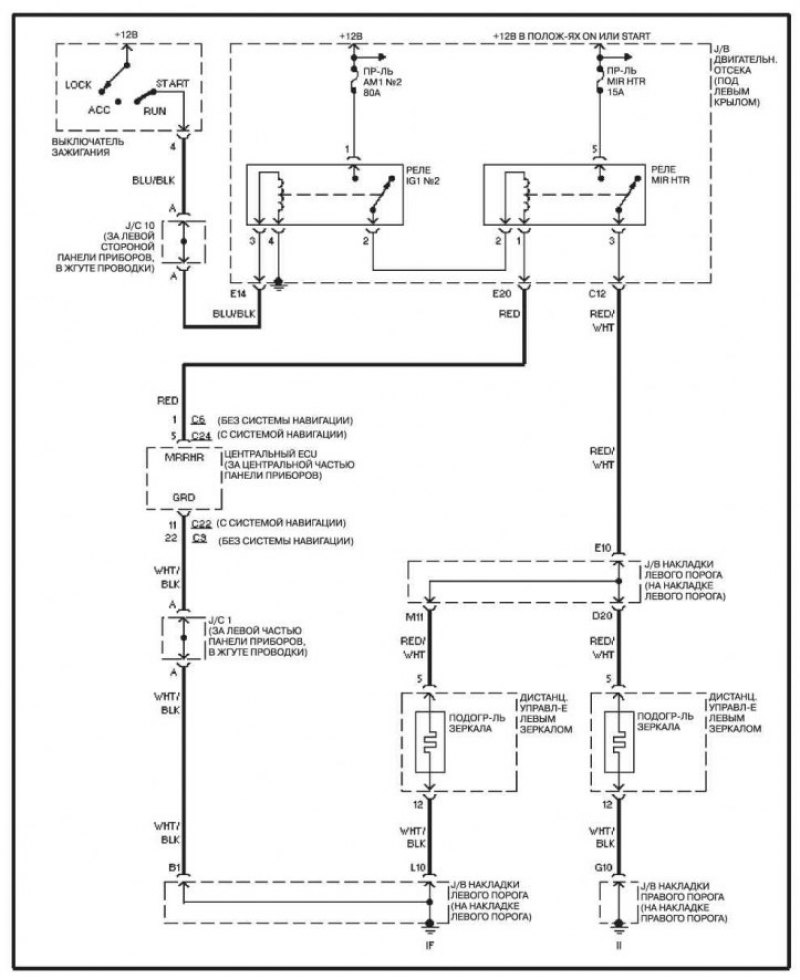

Электросхема обогрева зеркал (Toyota Land Cruiser «J100»)

Обогрев зеркал

Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →

Перейдите к источнику по ссылке www.Autoinstruction.ru

Статья проверена экспертом: Анатолий Стопариков
