Отвернув гайку, отсоедините провод от клеммы тягового реле стартера. Снимите два стягивающих (сквозных) болта и извлеките статор вместе с якорем.
Снимите войлочную прокладку (стартер мощностью 1,0 кВт) или уплотнительное кольцо (стартер мощностью 1,4 кВт).
2. Снимите корпус стартера, обгонную муфту и шестерни.
Отверните два винта и снимите следующие детали с тягового реле:

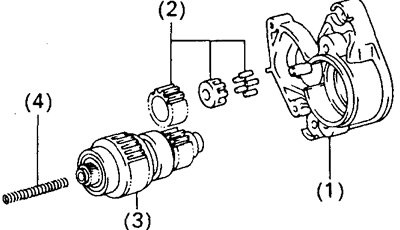

(Стартер мощностью 1,0 кВт) корпус стартера (1), паразитную шестерню и подшипник (2), узел обгонной муфты (3), возвратную пружину(4).

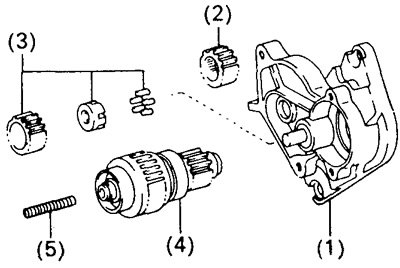

(Стартер мощностью 1,4 кВт) корпус стартера (1), ведущую шестерню (2), паразитную шестерню и подшипник (3), узел обгонной муфты (4), возвратную пружину (5).
3. Используя намагниченный стержень, извлеките стальной шарик из отверстия обгонной муфты.
4. Снимите щеткодержатели.
а) Отвернув два винта, снимите крышку со стороны коллектора.
б) (Стартер мощностью 1,4 кВт) Снимите уплотнительное кольцо.
в) С помощь отвертки отведите пружину и извлеките щетку из щеткодержателя. Отсоедините все четыре щетки и снимите щеткодержатель.
5. Выньте якорь из статора.
