2. Установите внутреннюю обойму внутреннего шарнира.
3. Установите уплотнительные кольца.
4. Установите наружную обойму внутреннего шарнира и наденьте стопорное кольцо.
5. Установите пылезащитный чехол на внешнюю обойму внутреннего шарнира:

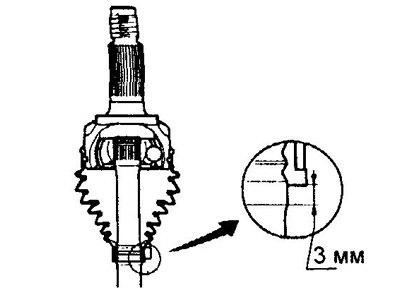

а) Наденьте пылезащитный чехол малым диаметром на вал как показано на рисунке.
б) Нанесите консистентную смазку на кромку чехла.

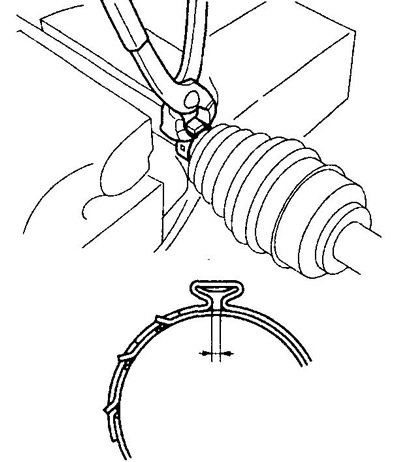

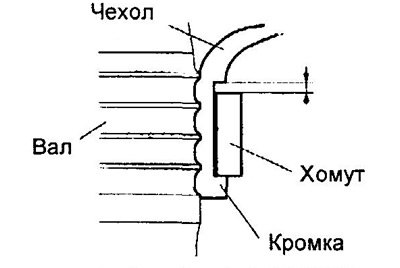

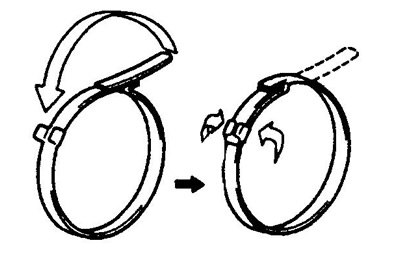

в) Закрепите вал в горизонтальном положении, установите стопорное кольцо и закрепите хомутом, отрегулировав расстояние показанное на рисунке.
 |
 |

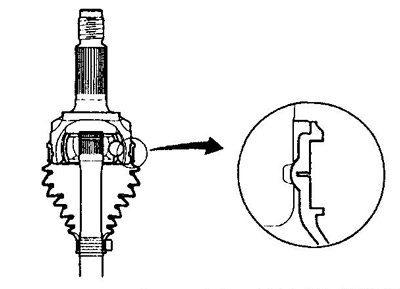

г) Наденьте пылезащитный чехол большим диаметром на обойму внутреннего шарнира как показано на рисунке.
д) Нанесите консистентную смазку на кромку чехла.

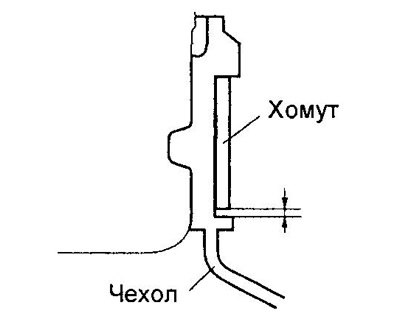

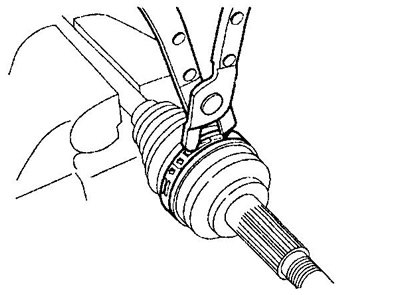

е) Закрепите обойму внутреннего шарнира в горизонтальном положении, установите стопорное кольцо и закрепите хомутом, отрегулировав расстояния показанные на рисунке.
 |
 |

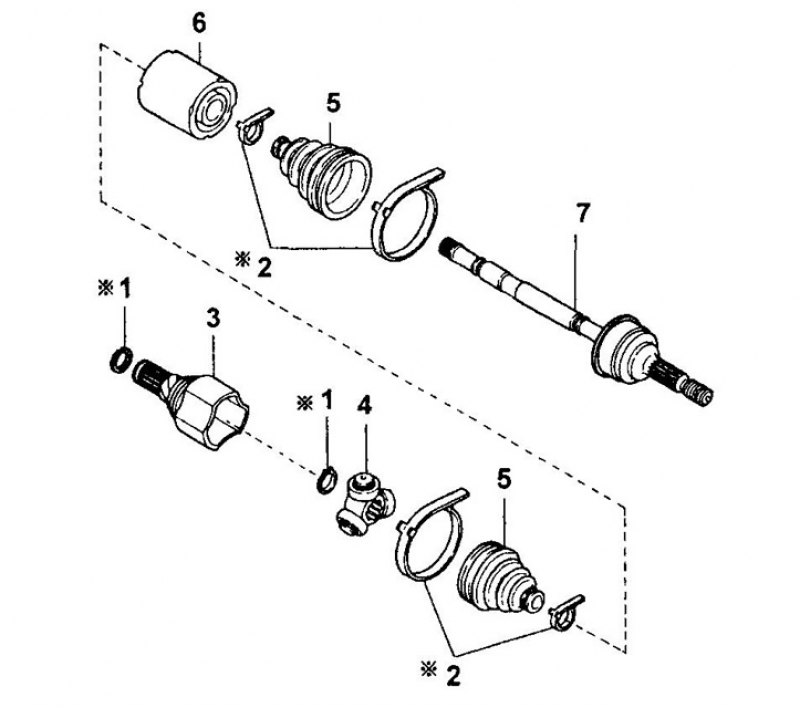

Приводной вал (2WD модели с АКПП). 1 - стопорное кольцо, 2 - хомут, 3 - обойма внутреннего шарнира, 4 - тройной шарнир, 5 - пылезащитный чехол, 6 - демпфер (правый вал), 7 - наружный шарнир в сборе с валом.

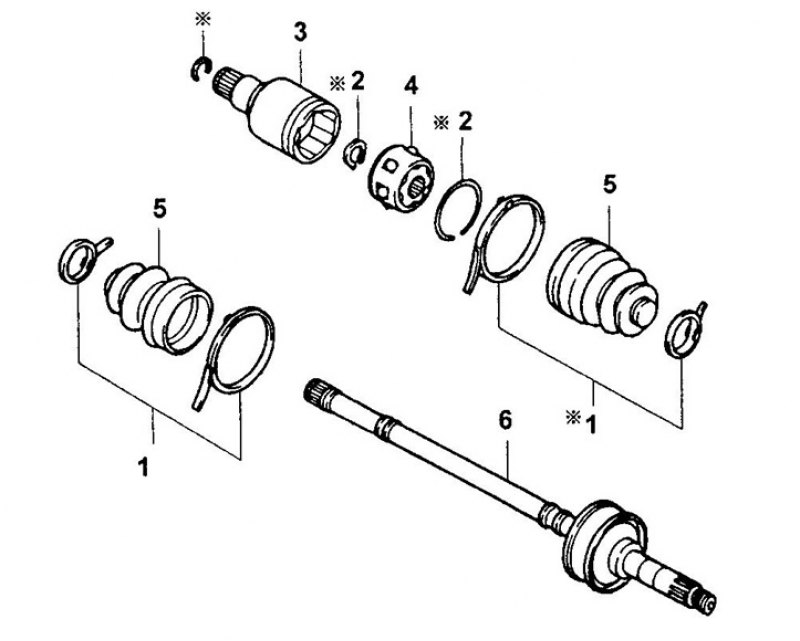

Приводной вал (2WD модели с МКПП и 4WD). 1 - хомут, 2 - стопорное кольцо, 3 - наружная обойма внутреннего шарнира, 4 - внутренняя обойма внутреннего шарнира в сборе, 5 - пыльник, 6 - наружный шарнир в сборе с валом.
