2. Поставьте автомобиль на подставки.
3. Слейте масло из АКПП.
4. Снимите выхлопную трубу.
5. (4WD) Снимите раздаточную коробку (см. главу "Раздаточная коробка").
6. Снимите автомобиль с подставок.
7. Отсоедините шланги охладителя рабочей жидкости.
8. Отсоедините передние приводные валы.
9. Отсоедините трос управления КПП.
10. Снимите крепление и отсоедините жгут проводов стартера.
11. Отсоедините трос привода спидометра.
(Оригинал можно просмотреть на сайте: www.autoinstruction.ru)
12. Снимите верхний кронштейн крепления радиатора и зафиксируйте радиатор.
13. Нанесите метки на промежуточный вал рулевой колонки и снимите его.

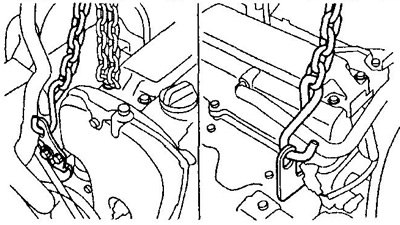

14. Подвесьте двигатель на таль.
 |
 |
15. Снимите подрамник:
а) Установите домкрат под подрамник.
 |
 |
б) Постепенно опустите раму на расстояние указанное на рисунках.
Расстояние:
- Модели до 05.2000 г — 110 мм
- Модели с 05.2000 г — 50 мм
Модели до 05.2000 г.
Модели с 05.2000 г.
16. Отверните болты крепления задней опоры силового агрегата.
Примечание: не повредите кузов шкивом коленчатого вала.
17. Отверните болты крепления гидротрансформатора к пластине.
18. Опустите подрамник вместе с АКПП.
19. Нанесите метки на гидротрансформатор и картер коробки передач.
20. Снимите гидротрансформатор.
Снятие коробки передач. 1 - провод массы, 2 - жгут проводов, 3 - разъем выключателя запрещения запуска двигателя, 4 - трос привода спидометра, 5 - верхний кронштейн крепления радиатора, 6 - держатель, 7 - крышка отверстия главного вала, 8 - универсальный шарнир, 9 - усилитель крепления коробки передач, 10 - стойка №1, 11 - задняя опора силового агрегата, 12 - подрамник, 13 - стартер, 14 - картер коробки передач, 15 - гидротрансформатор, 16 - пластина привода гидротрансформатора, 17 - проставка.
