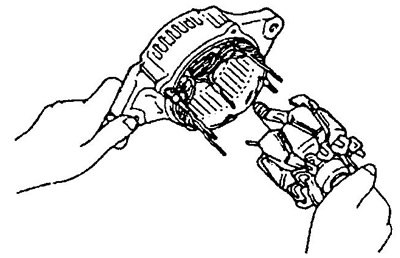

2. Установите шайбу на задний подшипник.

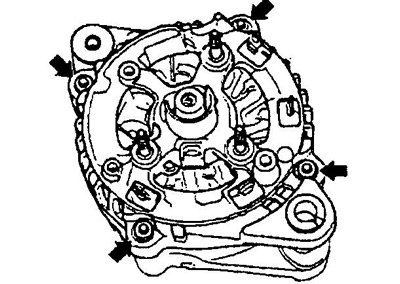

3. Легко постукивая молотком с пластиковым бойком, установите корпус выпрямительного блока. Закрепите корпус четырьмя гайками.
4. Установите выпрямительный блок, регулятор напряжение и щеткодержатель.

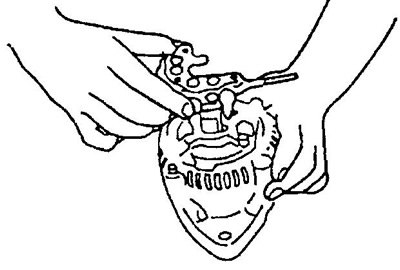

а) Подсоедините выпрямительный блок к корпусу.
б) Установите шайбу и заверните болт крепления выпрямительного блока.
в) Заверните винты крепления проводов к выпрямительному блоку.

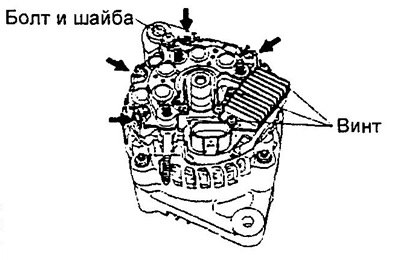

г) Заверните винты крепления выпрямительного блока и регулятора напряжения.

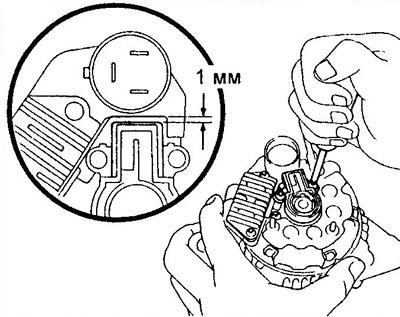

д) Установите щеткодержатель и затяните болты крепления щеткодержателя так, чтобы зазор между щеткодержателем и регулятором напряжения составил 1 мм.
5. Установите заднюю крышку генератора.
а) Установите заднюю крышку на генератор.
б) Заверните три гайки.
в) Установите изолятор вывода.
г) Заверните гайку.

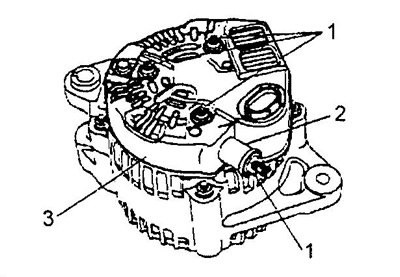

1 - гайка, 2 - изолятор вывода, 3 - задняя крышка.
6. Установите шкив.
а) Установите шкив на носок вала ротора и затяните от руки гайку крепления шкива.

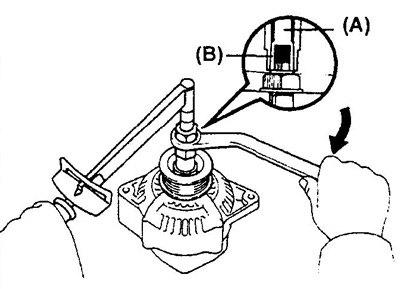

б) Удерживая спецприспособление (А) динамометрическим ключом, затяните спецприспособление (В).
- Момент затяжки — 39 Нм
в) Убедитесь, что спецприспособление (А) надежно зафиксировано вместе с ротором.

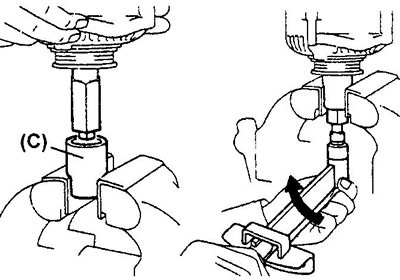

г) Зажмите спецприспособление (С) в тисках и установите генератор на него.
д) Для затяжки гайки крепления шкива необходимо повернуть спецприспособление (А) в направлении, показанном на рисунке.
- Момент затяжки — 110 Нм
е) Снимите генератор со спецприспособления (С).
ж) Отверните спецприспособление (В) и снимите спецприспособления (А) и (В).
7. Убедитесь, что ротор вращается плавно, без заедания.
