Работа турбокомпрессора
Отработавшие газы, имеющие еще довольно высокую температуру, подводятся к колесу турбины, вызывая вращение колеса При вращении турбины газы расширяются и передают на вал агрегата избыточную мощность, расходуемую на сжатие воздуха в компрессоре, расположенном на общем валу с турбиной. Частота вращения вала турбокомпрессора изменяется в диапазоне 20000-115000 об/мин, что сопровождается характерным "свистом" турбины.
Клапан перепуска газов мимо турбины
Если давление нагнетаемого компрессором воздуха превышает допустимое (ло условиям надежности двигателя), отработавшие газы перепускаются мимо турбины специальным клапаном, имеющим автономный привод. Привод представляет собой диафрагму, приводимую давлением нвддувочного воздуха. Таким образом осуществляется регулирование давления наддува с обратной связью.
Предупреждения
1. Не выключайте двигатель сразу по завершении поездки Дайте двигателю поработать на холостом ходу 20-120 секунд для охлаждения турбины. Это позволит значительно продлить срок эксплуатации турбокомпрессора. (По возможности установите турботаймер).
2. Не допускайте длительной работы двигателя на повышенных оборотах и резких ускорений при непрогретом двигателя.
3. При преждевременном выходе турбокомпрессора из строя проверьте:
- Уровень и качество масла в двигателе.
- Условия работы турбокомпрессоре.
- Трубопроводы, подводящие масло к турбокомпрессору

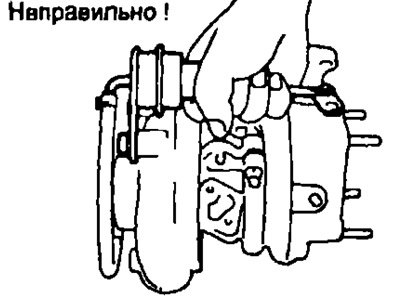

4. Соблюдайте предосторожности при демонтаже и установке турбокомпрессора. Не переносите агрегат за тягу привода перепускного клапана.
5. После демонтажа турбокомпрессора зекройте впускной и выпускной патрубки и масляные отверстия пластиковыми пробками.
6. Перед установкой турбокомпрессора промойте маслоподводящую трубку

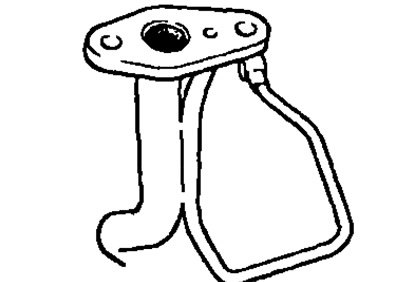

7. До установки прочистите привалочные плоскости турбокомпрессора и масляных трубок.
8. При замене крепежа устанавливайте только оригинальные изделия.

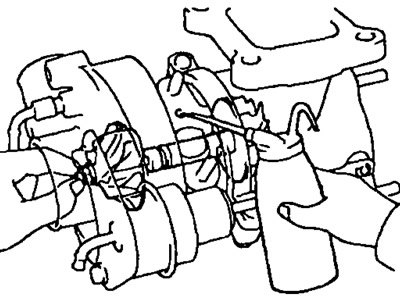

9. После установки компрессора залейте в корпус подшипников 20 см3 моторного масла, прокрутите вал компрессора от руки.
10. После перестановки компрессора прокрутите двигатель стартером 20-30 секунд (без запуска двигателя) для заполнения системы смазки или запустите двигатель на холостой ход не менее, чем на одну минуту.

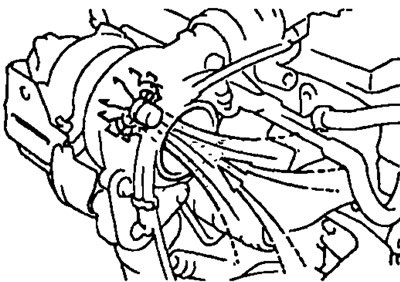

11. Не допускается работа двигателя со снятым воздушным фильтром. В противном случае колесо компрессора очень быстро выйдет из строя.
