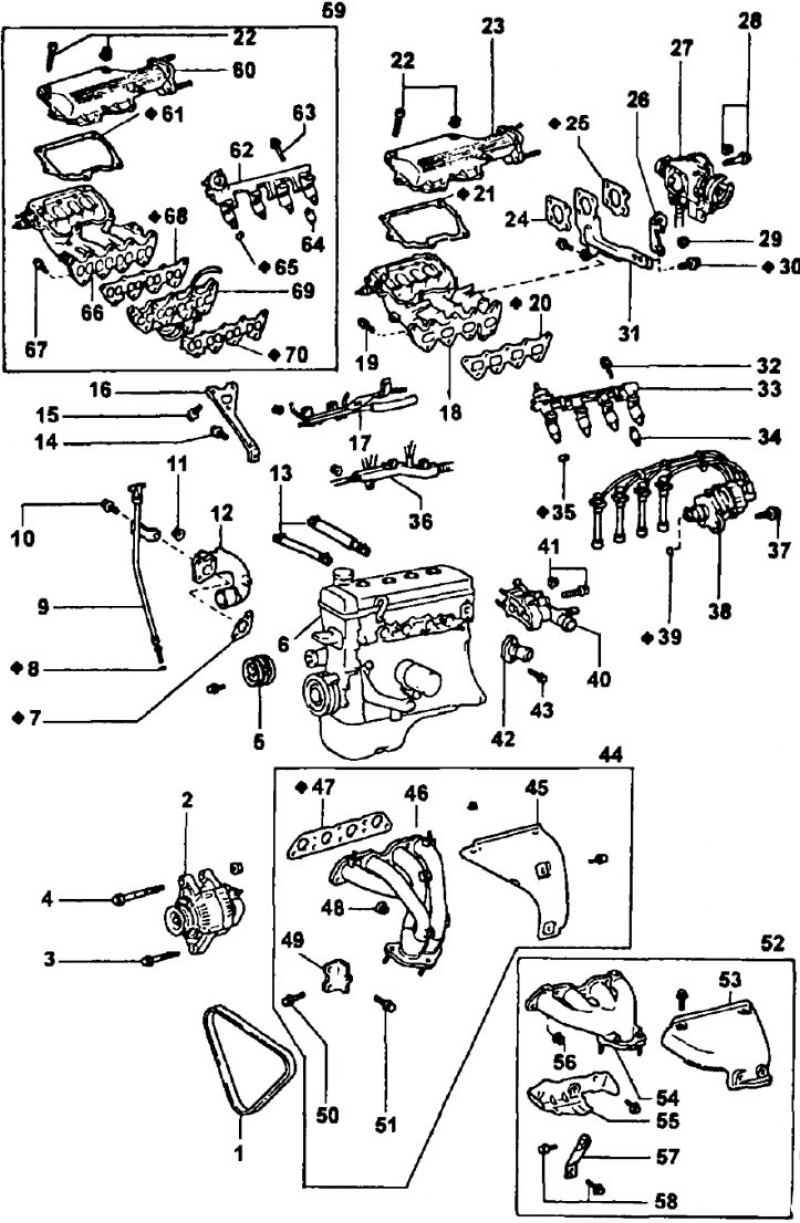

Снятие головки блока цилиндров. 1 - ремень привода генератора и насоса охлаждающей жидкости, 2 - генератор, 3 - стопорный болт генератора (М3=18 Нм), 4 - болт крепления генератора (М3=58 Нм), 5 - шкив привода насоса охлаждающей жидкости, 6 - блок цилиндров с головкой блока в сбора, 7 - прокладка входного патрубка №2 охлаждающей жидкости, 8 - уплотнительное кольцо маслоизмерительного щупа, 9 - маслоизмерительный щуп в сборе с направляющей, 10 - крепежный болт входного патрубка №2 охлаждающей жидкости (М3=9,3 Нм), 11 - гайка крепления входного патрубка №2 охлаждающей жидкости (М3=15 Нм), 12 - входной патрубок №2 охлаждающей жидкости, 13 - шланги системы принудительной вентиляции картера, 14 - болт крепления опорной стойки впускного коллектора (М3=39 Нм), 115 - болт крепления опорной стойки впускного коллектора (М3=19 Нм), 16 - опорная стойки впускного коллектора, 17 - трубка перапуска воздуха, 18 - впускной коллектор, 19 - болт крепления впускного коллектора (М3=19 Нм), 20 - прокладка впускного коллектора, 21 - прокладка крышки камеры впуска воздуха, 22 - болт крепления крышки камеры впуска воздуха, 23 - крышка камеры впуска воздуха, 24 - прокладка между фланцем входного патрубка камеры впуска воздуха и опорной стойкой камеры впуска воздуха, 25 - прокладка под корпус дроссельной заслонки, 26 - транспортировочный крюк (рым) двигателя, 27 - корпус дроссельной заслонки, 28 - болт крепления корпуса дроссельной заслонки (М3=22 Нм), 29 - гайка крепления рыма (М3=28 Нм), 30 - болт крепления опорной стойки камеры впуска воздуха (М3=28 Нм), 31 - опорная стойка камеры впуска воздуха, 32 - болт крепления топливного коллектора (М3=15 Нм), 33 - топливный коллектор в сборе с форсунками, 34 - теплоизоляционная втулка коллектора форсунок, 35 - изолятор форсунки, 36 - электропроводка двигателя, 37 - болт крепления объединенного блока зажигания (блока бесконтактной системы зажигания) М3=20 Нм, 38 - объединенный блок зажигания (датчик-распределитель зажигания с катушкой зажигания или блок бесконтактной системы зажигания) с высоковольтными проводами, 39 - уплотнительное кольцо корпуса датчика-распределителя зажигания, 40 - входной патрубок охлаждающей жидкости и узел подвода охлаждающей жидкости к головке блока цилиндров, 41 - болт крепления узла подвода охлаждающей жидкости к головке блока цилиндров (М3=20 Нм), 42 - патрубок отвода охлаждающей жидкости от головки блока цилиндров, 43 - болт крепления патрубка отвода охлаждающей жидкости (М3=15 Нм), 44 - детали выпускного коллектора для серийных двигателей с каталитическим нейтрализатором отработавших газов, 45 - тепловой экран выпускного коллектора, 46 - выпускной коллектор, 47 - прокладка выпускного коллектора, 48 - гайка крепления выпускного коллектора (М3=34 Нм), 49 - опорный кронштейн выпускного коллектора, 50 - болт крепления опорного кронштейна выпускного коллектора (М3=39 Нм), 51 - болт крепления опорного кронштейна выпускного коллектора (М3=59 Нм), 52 - детали выпускного коллектора для остальных двигателей, 53 - верхний теплоизолирующий кожух выпускного коллектора, 54 - выпускной коллектор, 55 - нижний теплоизолирующий кожух выпускного коллектора, 56 - гайка крепления выпускного коллектора (М3=34 Нм), 57 - опорная стойка выпускного.коллектора, 58 - болты крепления опорной стойки выпускного коллектора (М3=39 Нм), 59 - детали камеры впуска воздуха и впускного коллектора для двигателя с системой сгорания обедненных смесей, 60 - крышка камеры впуска воздуха, 61 - прокладка крышки камеры впуска воздуха, 62 - топливный коллектор в сборе с форсунками, 63 - болт крепления общего топливопровода (коллектора) форсунок (М3=9,3 Нм), 64 - дистанционная втулка (проставка) болта форсунки, 65 - изолятор форсунки, 66 - впускной коллектор, 67 - болт крепления впускного коллектора (М3=19 Нм), 68 - прокладка впускной коллектор, 69 - проставка (корпус) дополнительных заслонок, 70 - прокладка корпуса дополнительных управляемых заслонок.
Примечание: в этом двигателе впускной коллектор имеет 8 отдельных впускных патрубков, соединяющих камеру впуска воздуха (резонатор) с каждым впускным клапаном, в каналах проставки непосредственно перед впускными клапанами установлены управляемые сервомеханизмом дополнительные заслонки, частично перекрывающие каналы на малых нагрузках.

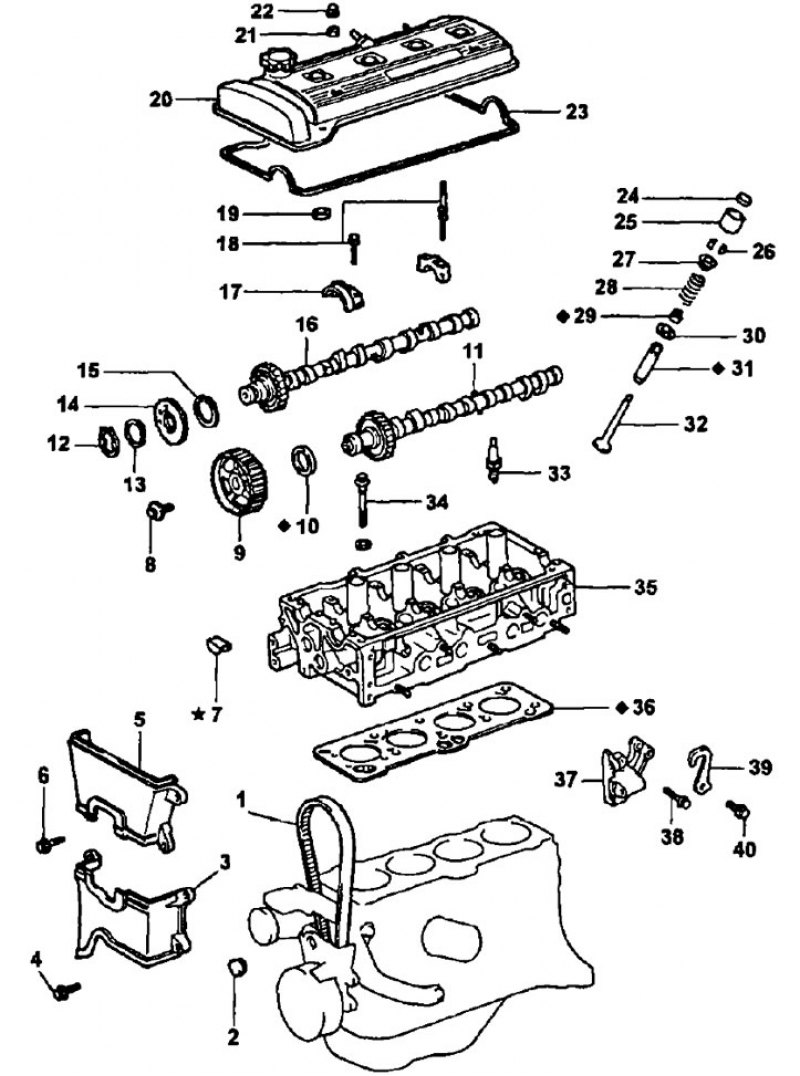

Снятие головки блока цилиндров (продолжение). 1 - ремень привода ГРМ, 2 - резиновая пробка, 3 - крышка №2 ремня привода ГРМ, 4 - болт крепления крышки №2 ремня привода ГРМ (М3=7,4 Нм), 5 - крышка №3 ремня привода ГРМ, 6 - болт крепления крышки №3 ремня привода ГРМ (М3=7,4 Нм), 7 - сегментная заглушка (деталь, устанавливаемая с предварительной грунтовкой), 8 - болт крепления шкива привода распределительного вала выпускных клапанов (М3=59 Нм), 9 - шкив привода распределительного вала выпускных клапанов, 10 - сальник, 11 - распределительный вал выпускных клапанов, 12 - стопорное (обжимное) кольцо, 13 - волнистая пружинная шайба, 14 - вспомогательная шестерня распределительного вала впускных клапанов, 15 - пластинчатая пружина шестерни распределительного вала впускных клапанов, 16 - распределительный вал впускных клапанов, 17 - крышка подшипника распределительного вала, 18 - болт крепления крышки подшипника распределительного вала (М3=13 Нм), 19 - прокладка защитной трубки свечи зажигания, 20 - крышка механизма газораспределения (головки блока цилиндров), 21 - уплотняющая шайба, 22 - колпачковая гайка, 23 - прокладка крышки головки блока цилиндров, 24 - регулировочная шайба (для регулировки теплового зазора в клапанах), 25 - толкатель клапана, 26 - сухари, 27 - тарелка (держатель) пружины клапана, 28 - пружина клапана, 29 - маслоотражательный колпачок клапана, 30 - опорная шайба (седло) пружины клапана, 31 - направляющая клапана, 32 - клапан, 33 - свеча зажигания, 34 - болт крепления головки блока цилиндров (М3=29 Нм), затем последовательно довернуть каждый болт на 90°, после чего еще раз довернуть каждый болт на 90°, 35 - головка блока цилиндров, 36 - прокладка головки блока цилиндров, 37 - кронштейн крепления генератора, 38 - болт крепления кронштейна генератора (М3=26 Нм), 39 - транспортировочный крюк (рым) двигателя, 40 - болт крепления рыма (М3=28 Нм).
Снятие головки блока цилиндров
1. Отсоедините провод от отрицательной клеммы аккумулятора.
2. Слейте охлаждающую жидкость.
3. Снимите ремень привода генератора и насоса охлаждающей жидкости (см. подраздел "Снятие ремня ГРМ" раздела "Ремень привода ГРМ").

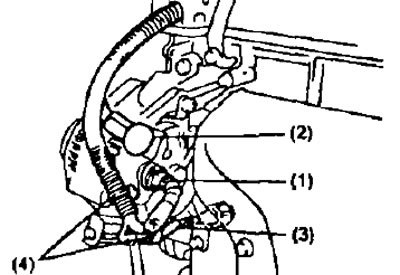

4 Отсоедините электропроводку двигателя, предварительно отсоединив или сняв: разъем генератора (1), электропроводку генератора (2), разъем датчика аварийного давления масла (3), два хомута электропроводки (4).

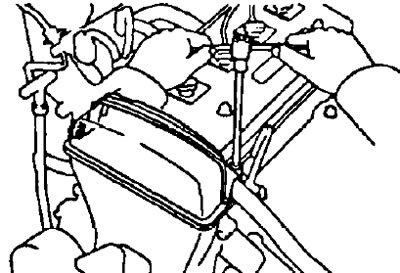

Затем снимите защиту электропроводки двигателя и отсоедините электропроводку от головки блока цилиндров.

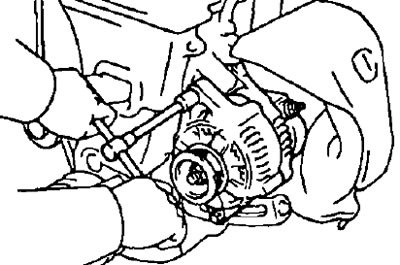

5. Снимите генератор, отвернув болт его крепления, гайку и регулировочный болт.
6. Снимите выпускной коллектор.
4A-FE (серийный вариант)

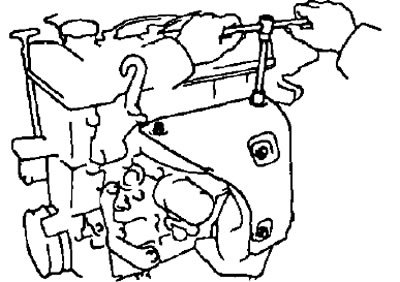

- а) Отверните 3 болта, 2 гайки и снимите верхний теплозащитный кожух.

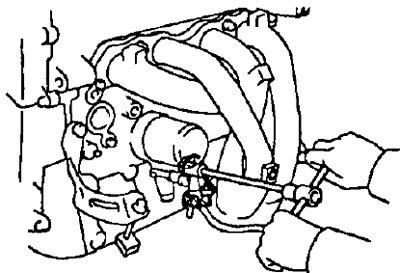

- б) Отвернув 3 болта, снимите опорную стойку выпускного коллектора.

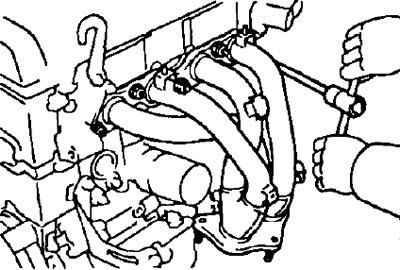

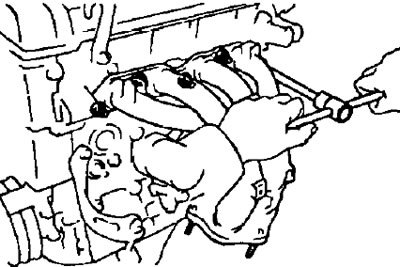

- в) Отвернув 5 гаек, снимите выпускной коллектор и прокладку.
4A-FE (кроме серийного варианта)

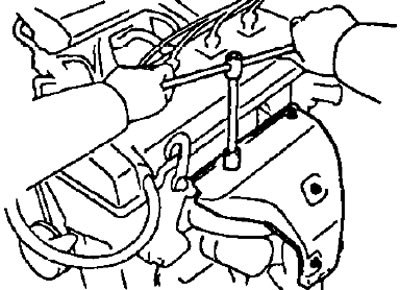

- а) Отверните 4 болта и снимите верхний теплозащитный кожух.

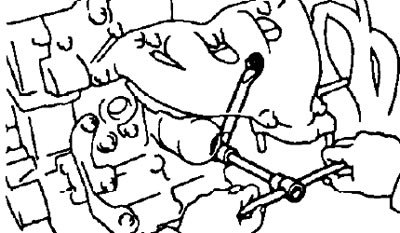

- б) Отвернув 2 болта, снимите опорную стойку выпускного коллектора.
- в) Отвернув 5 гаек, снимите выпускной коллектор и прокладку.

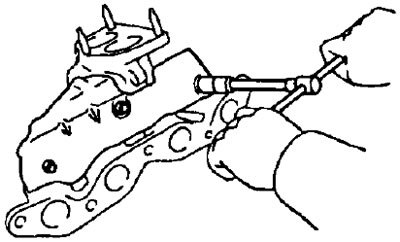

- г) Отвернув 3 болта, снимите нижний теплозащитный кожух с выпускного коллектора.
(7A-FE)
- а) Отверните 4 болта и снимите верхний теплозащитный кожух.

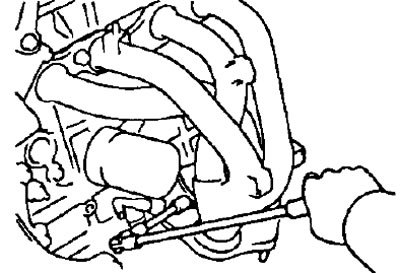

- б) Отверните болт крепления опорной стойки к выпускному коллектору.
- в) Отвернув 5 гаек, снимите выпускной коллектор и прокладку.

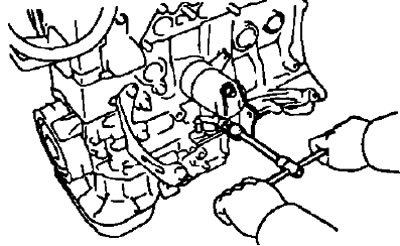

- г) Отвернув 2 болта, снимите опорную стойку выпускного коллектора.

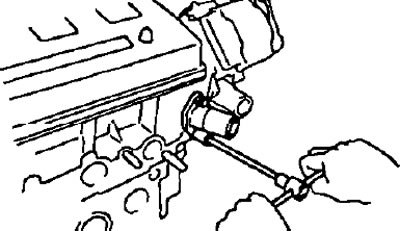

7. Снимите патрубок отвода охлаждающей жидкости, отвернув два болта крепления.
8. Снимите объединенный блок зажигания (датчик-распределитель зажигания с катушкой зажигания (блок бесконтактной системы зажигания), предварительно сняв высоковольтные провода (удерживая их только за резиновые чехлы) и отвернув 2 гайки крепления объединенного блока зажигания.
9. Снимите корпус патрубков подвода охлаждающей жидкости к головке блока цилиндров.

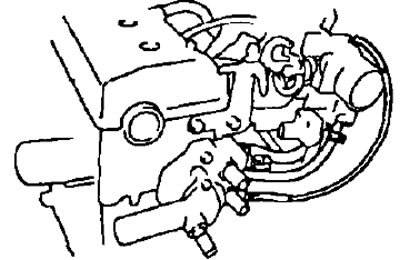

- а) Отсоедините разъем датчика температуры охлаждающей жидкости, шланги перепуска охлаждающей жидкости и вакуумный шланг биметаллического электропневмоклапана системы улавливания паров топлива.

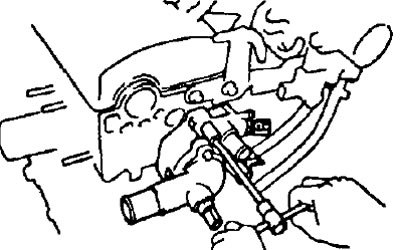

- б) Отверните болт и 2 гайки и снимите корпус патрубков подвода охлаждающей жидкости.
10. Снимите корпус дроссельной заслонки (см. главу "Система впрыска топлива (бензиновые двигатели)").

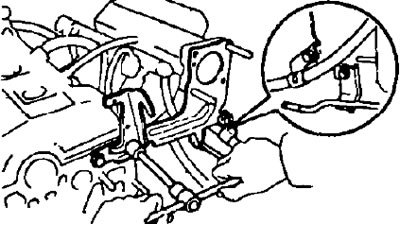

11. Снимите транспортировочный крюк (рым) двигателя, предварительно отвернув болт (или болты) и отсоединив трубку перепуска воздуха и трубку подвода топлива. Затем, отвернув болт и гайку, снимите рым, опорную стойку камеры впуска воздуха (резонатора) и прокладку.
7A-FE.

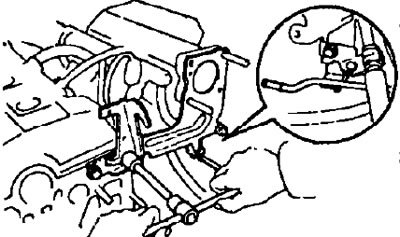

4A-FE (серийный вариант).

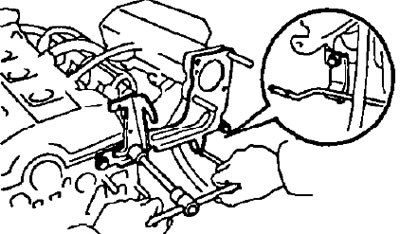

4A-FE (вариант с системой Lean Bum).

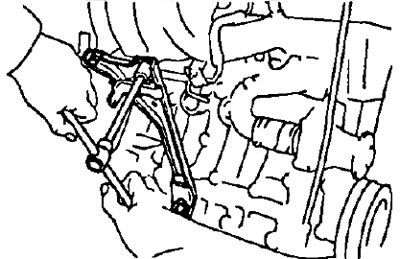

12. Снимите опорную стойку впускного коллектора, отвернув 3 болта.

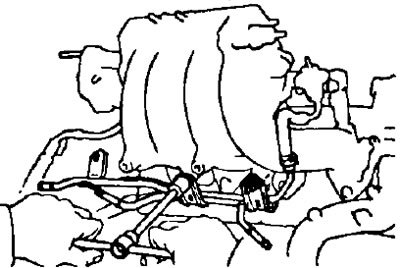

13. Снимите трубку перепуска воздуха, предварительно отсоединив трубку магистрали обратного слива топлива и отвернув болт и гайку.
14. Отсоедините электропроводку двигателя от впускного коллектора, отвернув болт и 2 гайки.
15. Снимите крышку камеры впуска воздуха:

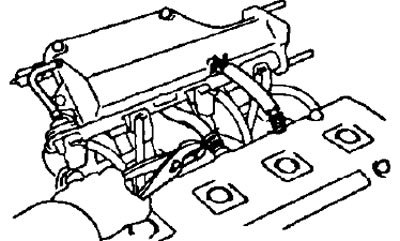

Отсоедините 2 шланга системы: принудительной вентиляции картера и шланг передачи разрежения.

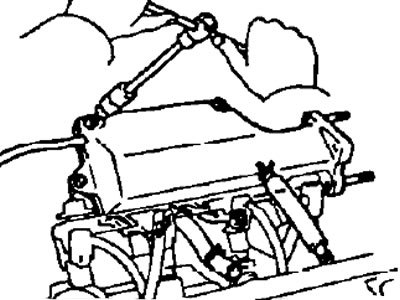

Используя ключ с внутренним шестигранником на 6 мм, отверните 3 болта, 2 гайки и снимите крышку камеры впуска воздуха и прокладку.

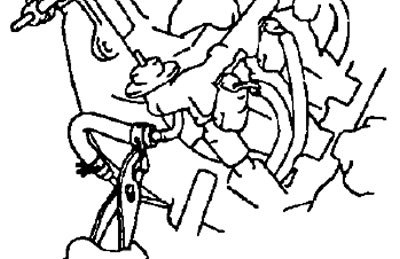

16. Отсоедините трубку магистрали обратного слива топлива от регулятора перепада давления топлива.

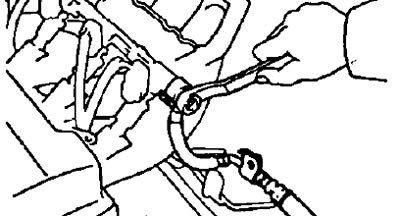

17. Отсоедините трубку подвода топлива от общего топливопровода (коллектора) форсунок, отвернув и сняв перепускной болт с прокладками.

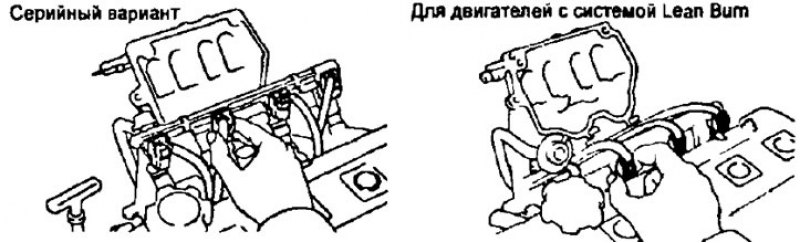

18. Отсоедините разъемы форсунок.
19. Снимите топливный коллектор в сборе с форсунками.
- а) Отверните 2 болта (для двигателей с системой Lean Bum - 3 болта) и снимите коллектор форсунок вместе с форсунками.

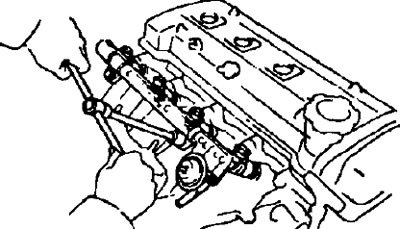

4A-FE (серийный вариант) и 7A-FE.

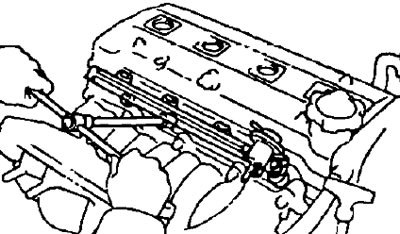

4A-FE вариант с системой Lean Bum.
Примечание: не уроните форсунки в процессе снятия коллектора.
- б) Снимите 4 изолятора и 2 дистанционные втулки (для двигателей с системой Lean Burn - 3 дистанционные втулки) с впускного коллектора.
- в) Снимите 4 форсунки с общего топливопровода (коллектора) форсунок.
- г) Снимите уплотнительную кольцевую прокладку и резиновую втулку с каждой форсунки.

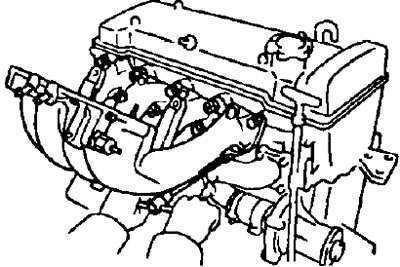

20. Отверните 7 болтов, 2 гайки и впускной коллектор вместе с прокладкой (для двигателей с системой Lean Bum - с двумя прокладками и клапаном перепуска воздуха).
21. Снимите указатель уровня масла с направляющей отверните болт крапления, извлеките весь узел (указатель с направляющей) и удалите уплотнительное кольцо-прокладку.
22. Снимите патрубок №2 подвода охлаждающей жидкости.
- а) Отверните 2 гайки, крепящие патрубок к головке.

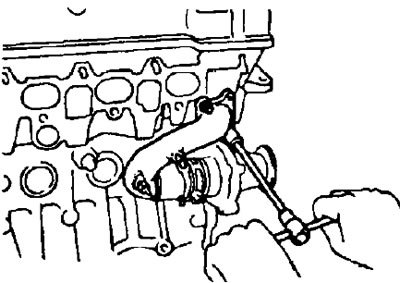

- б) Отсоедините подводящий патрубок от насоса охлаждающей жидкости.
23. Снимите свечи зажигания, используя специальный ключ

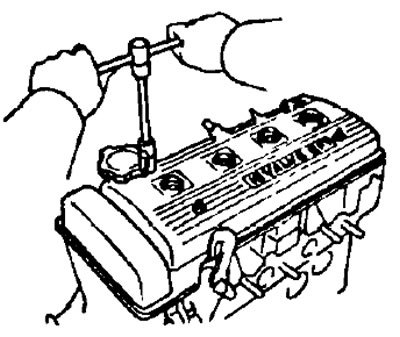

24. Снимите крышку головки блока цилиндров с прокладкой, отвернув 4 колпачковые гайки и сняв уплотнители.
25. Снимите защитные кожухи №3 и №2 ремня привода ГРМ.
26. Установите поршень 1-го цилиндра в ВМТ в конце такта сжатия.
- а) Поверните шкив коленчатого вала и совместите канавку на шкиве с синхронизирующей меткой "О" на защитной крышке №1 ремня приводе ГРМ.

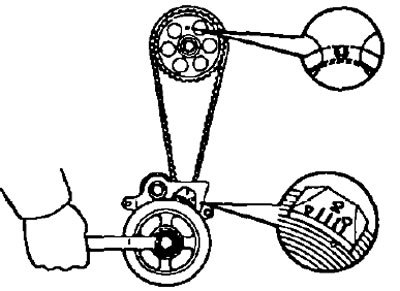

- б) Убедитесь, что малое отверстие в зубчатом шкиве привода раслределитепьного вала выпускных клапанов совмещается с установочной меткой на крышке 1-го подшипника распределительного вала.
В противном случае проверните коленчатый вал еще на один оборот (360").
27. Снимите ремень привода ГРМ с зубчатого шкива распределительного вала.

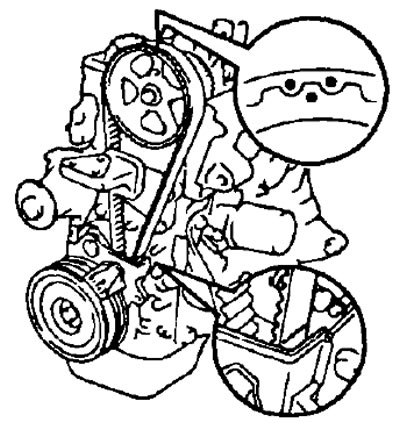

- а) Нанесите установочные метки на зубчатый шкив и на зубчатый ремень привода ГРМ, а также монтажную метку на ремень в месте его выхода из защитного кожуха №1 ремня привода ГРМ.
- б) Снимите резиновую пробку с крышки №1 ремня приводе ГРМ.

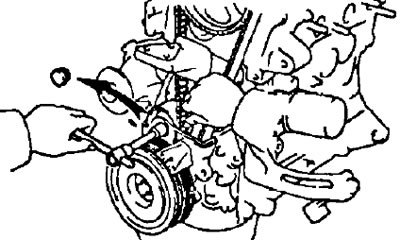

- в) Отпустите болт крепления натяжного ролика ремня привода ГРМ, отведите натяжной ролик влево до упора и временно снова затяните болт натяжного ролика.

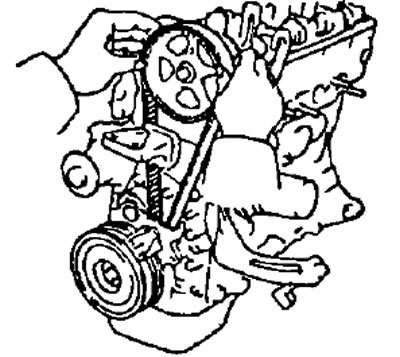

- г) Снимите зубчатый ремень с зубчатого шкива привода распределительного вала.
Примечания:
- Удерживайте ремень таким образом, чтобы не допустить изменения зацепления ремня с зубчатым шкивом коленчатого вала.
- Не допускайте попадания каких-либо предметов в защитный кожух ремня привода ГРМ.
- Не допускайте попадания на ремень масла, воды или грязи.

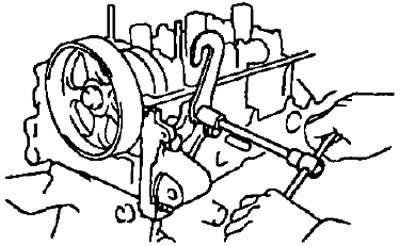

28. Снимите транспортировочный крюк (рым) двигателя и кронштейн крепления генератора.

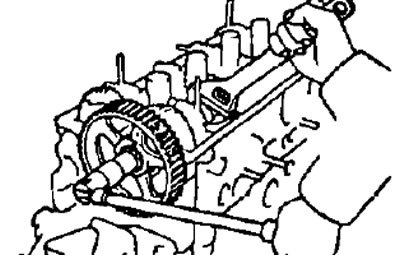

29. Снимите зубчатый шкив ремня привода ГРМ с распределительного вала, предварительно зафиксировав распределительный вал разводным ключом и отвернув болт шкива.
30. Снимите распределительные валы впускных и выпускных клапанов. Примечание: поскольку осевой зазор распределительного вала очень мал, то для предотвращения заклинивания и/или повреждения вала при его демонтаже необходимо удерживать вал в горизонтальном положении, для этого необходимо соблюдать изложенную ниже процедуру демонтаже

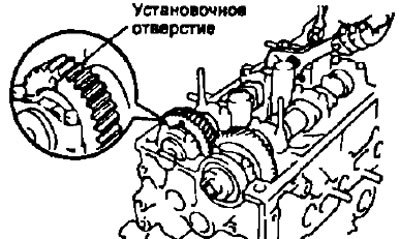

- А. Снимите распределительный вал впускных клапанов.
- а) Поверните распределительный вал впускных клапанов таким образом, чтобы установочное отверстие вспомогательной шестерни оказалось в положении, показанном на рисунке.
В этом случае кулачки распределительного вала впускных клапанов равномерно нажимают на толкатели клапанов 1-го и 3-го цилиндров.

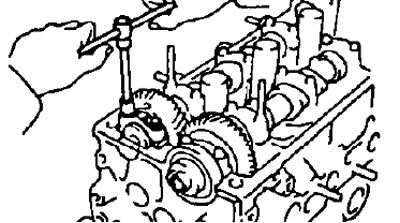

- б) Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала.

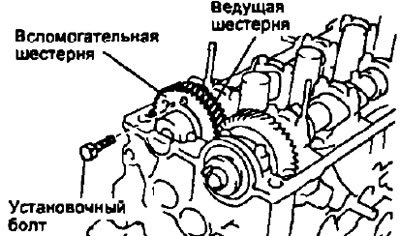

- в) Зафиксируйте вспомогательную шестерню распределительного вала впускных клапанов с ведущей шестерней установочным болтом.
- Рекомендуемый установочный болт — М6х1 длиной 16-20 мм.
Примечание: при снятии распределительного вала убедитесь, что в результате данной операции нейтрализовано скручивающее усилие торсионной пружины вспомогательной шестерни.

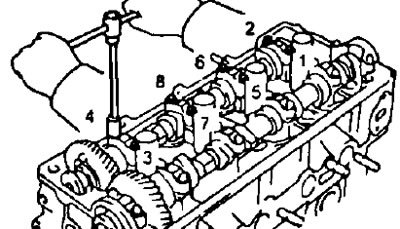

- г) Равномерно отпустите болты крышек подшипников распределительного вала впускных клапанов за несколько проходов в последовательности, указанной на рисунке, и выверните болты.
- д) Снимите крышки подшипников распределительного вала впускных клапанов, а затем и сам распределительный вал.
Примечание:
- Не прилагайте значительных усилий и не пытайтесь использовать отвертку или какой-либо другой предмет в качестве рычага

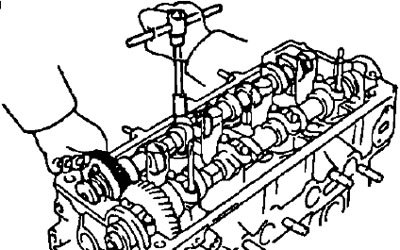

- Если распределительный вал не снимается, установите крышку 3-го подшипника, затяните ее, а затем отпустите болты, одновременно вытягивая вал за шестерню.

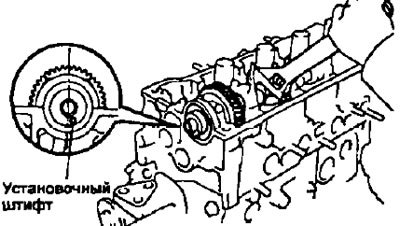

- Б. Снимите распределительный вал выпускных клапанов.
- а) Поверните с помощью разводного ключа распределительный вал выпускных клапанов так, чтобы установочный штифт оказался в положении, показанном на рисунке.
В этом случае кулачки распределительного вала выпускных клапанов равномерно нажимают на толкатели клапанов 1-го и 3-го цилиндров.

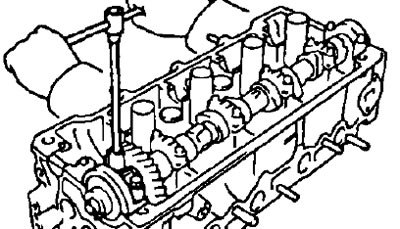

- б) Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала.

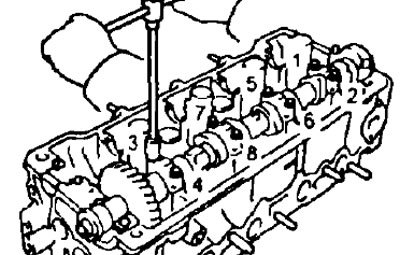

- в) Равномерно отпустите болты крышек подшипников распределительного вала выпускных клапанов за несколько проходов в последовательности, указанной на рисунке, и выверните болты.
- г) Снимите крышки подшипников распределительного вала выпускных клапанов, а затем и сам распределительный вал.
Примечание:
- Не прилагайте значительных усилий и не пытайтесь использовать отвертку или какой-либо другой предмет в качестве рычаге.
- Если распределительный вал не снимается, установите крышку 3- го подшипника, затяните ее, а затем отпустите болты, одновременно вытягивая вал за шестерню.
31. Разберите распределительный вал впускных клапанов.

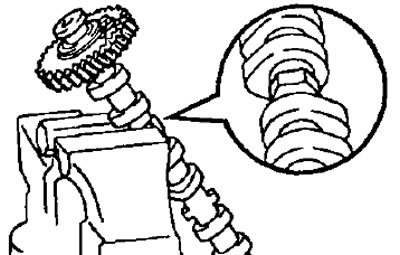

- а) Зажмите распределительный вал его шестигранной частью в тиски.
Примечание: будьте осторожны, чтобы не повредить распределительный вал.

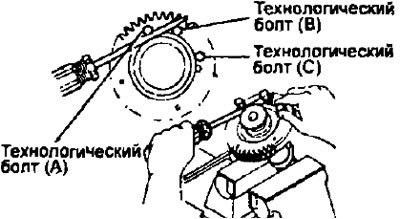

- б) Введите технологические болты (А) и (В) в технологические отверстия вспомогательной шестерни распределительного вала.
- в) С помощью отвертки поверните вспомогательную шестерню распределительного вала по часовой стрелке и ударите технологический болт (С).
Внимание: не повредите распределительный вал.

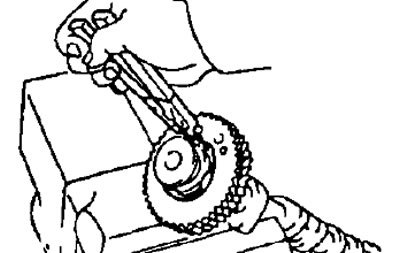

- г) Пассатижами снимите стопорное кольцо.

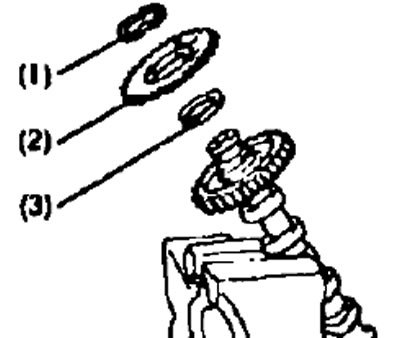

- д) Снимите: пружинную шайбу (1), вспомогательную шестерню распределительного вала (2) и пружину шестерни (3).
32. Снимите сегментную (полукруглую) заглушку
33. Снимите головку блока цилиндров.

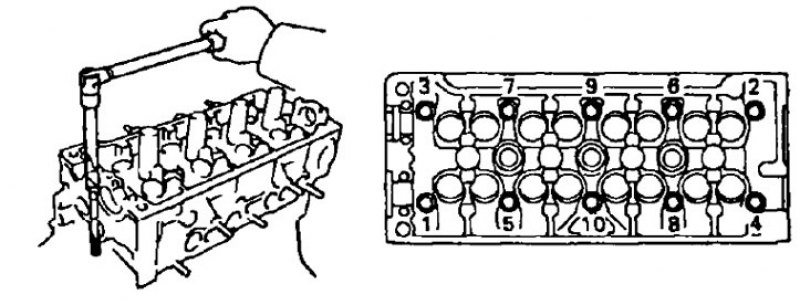

- а) Используя подходящее приспособление, равномерно, за несколько проходов, отпустите и выверните болты головки блока цилиндров в последовательности, указанной на рисунке, а затем снимите 10 шайб.
Внимание: коробление или растрескивание головки блока может быть следствием нарушения последовательности ослабления болтов крепления головки блока.
- б) Поднимите головку блока цилиндров с установочных штифтов и положите ее на верстак, подложив под нее деревянные бруски.

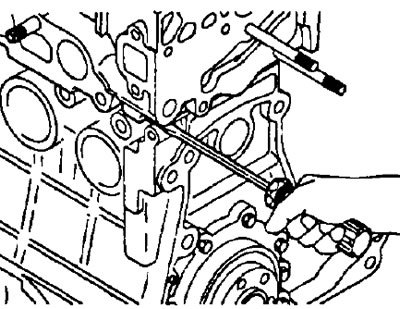

Внимание: если головка блока снимается тяжело, можно использовать отвертку, вставляя ее в газовый стык, как показано на рисунке. Однако старайтесь не повредить поверхности головки и блока, а также прокладку головки блока.
