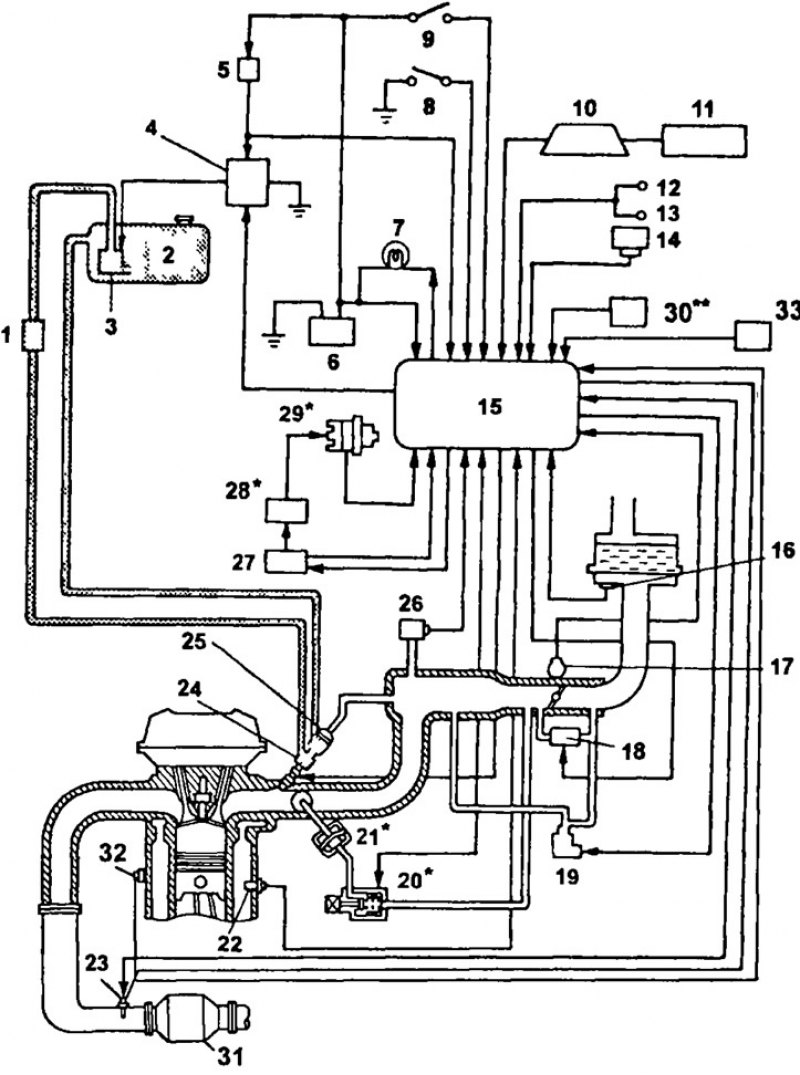

Схема системы впрыска топлива (4A-FE): 1 - топливный фильтр, 2 - топливный Бак, 3 - топливный насос, 4 - реле-выключатель топливного насоса, 5 - главное реле системы впрыска топлива, 6 - аккумуляторная батарея, 7 - контрольная лампа "CHECK", 8 - диагностический разъем, 9 - замок зажигания, 10 - комбинация приборов, 11 - датчик частоты вращения №1, 12 - реле задних фонарей, 13 - выключатель обогревателя заднего стекла, 14 - усилитель кондиционера (для моделей с кондиционером), 15 - электронный блок управления, 16 - датчик температуры воздуха на впуске, 17 - датчик положения дроссельной заслонки, 18 - клапан системы управления частотой вращения холостого хода, 19 - электропневмоклапан управления увеличением частоты вращения холостого хода (для моделей с кондиционером), 20 - электропневмоклапан системы изменения геометрии впускного коллектора, 21 - исполнительный механизм системы изменения геометрии впускного коллектора, 22 - датчик температуры охлаждающей жидкости, 23 - кислородный датчик, 24 - форсунка, 25 - регулятор давления топлива, 26 - датчик абсолютного давления во впускном коллекторе, 27 - коммутатор, 28 - катушка зажигания, 29 - распределитель, 30 - переменный резистор (серийный вариант), 31 - каталитический нейтрализатор, 32 - датчик детонации (серийный вариант) 33 - выключатель запрещения запуска (модели с АКПП).
* - модели с системой Learn Burn.
** - модификации.

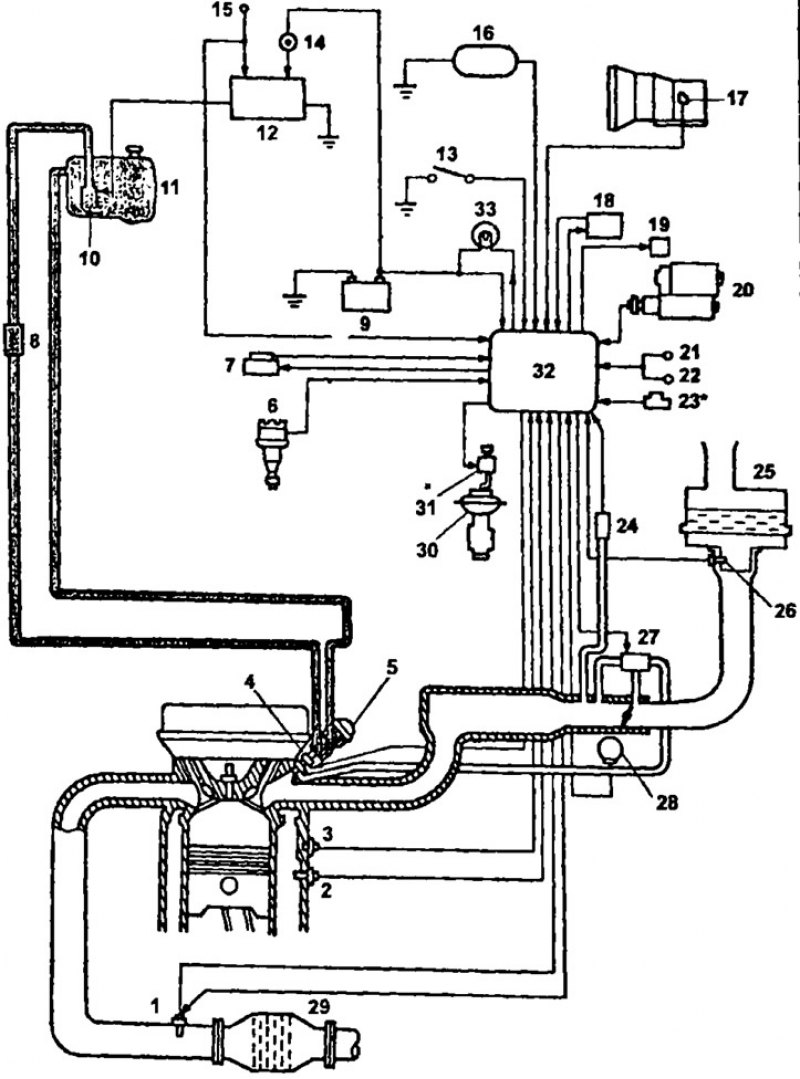

Схема впрыска топлива (3S-FE, 4S-FE): 1 - кислородный датчик, 2 - датчик температуры охлаждающей жидкости, 3 - датчик детонации, 4 - форсунка, 5 - регулятор давления топлива, 6 - распределитель, 7 - коммутатор, 8 - топливный фильтр, 9 - аккумуляторная батарея, 10 - топливный насос, 11 - топливный бак, 12 - реле-выключатель топливного насоса, 13 - диагностический разъем, 14 - главное реле системы впрыска топлива, 15 - замок зажигания, 16 - датчик скорости, 17 - выключатель запрещения пуска (модели с АКПП), 18 - усилитель кондиционера, 19 - клапан системы увеличения частоты вращения при включении кондиционера, 20 - стартер, 21 - реле задних фонарей, 22 - реле обогревателя заднего стекла, 23 - переменный резистор, 24 - датчик абсолютного давления во впускном коллекторе, 25 - воздушный фильтр, 26 - датчик температуры воздуха на впуске, 27 - клапан системы управления частотой вращения холостого хода, 28 - датчик положения дроссельной заслонки, 29 - каталитический нейтрализатор, 30 - клапан системы рециркуляции отработавших газов, 31 - электропневмоклапан системы рециркуляции отработавших газов, 32 - электронный блок управления впрыском топлива.
* - модификации.

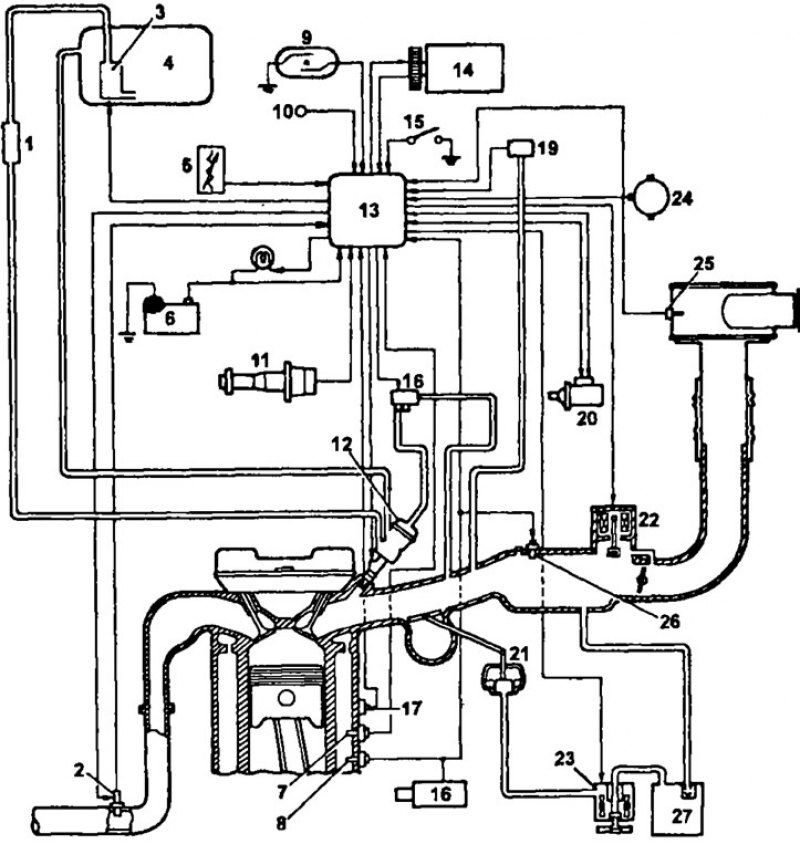

Система впрыска топлива (3S-GE - система с изменяемой геометрией впускного коллектора): 1 - топливный фильтр, 2 - кислородный датчик, 3 - топливный насос, 4 - топливный бак, 5 - резистор с переменным сопротивлением, 6 - аккумуляторная батарея, 7 - датчик температуры охлаждающей жидкости, 8 - термовременное реле форсунки холодного пуска, 9 - датчик скорости автомобиля, 10 - диагностический разъем, 11 - распределитель, 12 - регулятор давления топлива, 13 - электронный блок управления двигателем и АКПП, 14 - компрессор кондиционера, 15 - выключатель стоп-сигналов, 16 - электропневмоклапан, 17 - датчик детонации, 18 - стартер, 19 - датчик абсолютного давления во впускном коллекторе, 20 - катушка зажигания и коммутатор, 21 - исполнительный механизм, 22 - клапан системы управления частотой вращения холостого хода, 23 - электропневмоклапан, 24 - датчик положения дроссельной заслонки, 25 - датчик температуры воздуха на впуске, 26 - форсунка холодного пуска, 27 - вакуумный ресивер

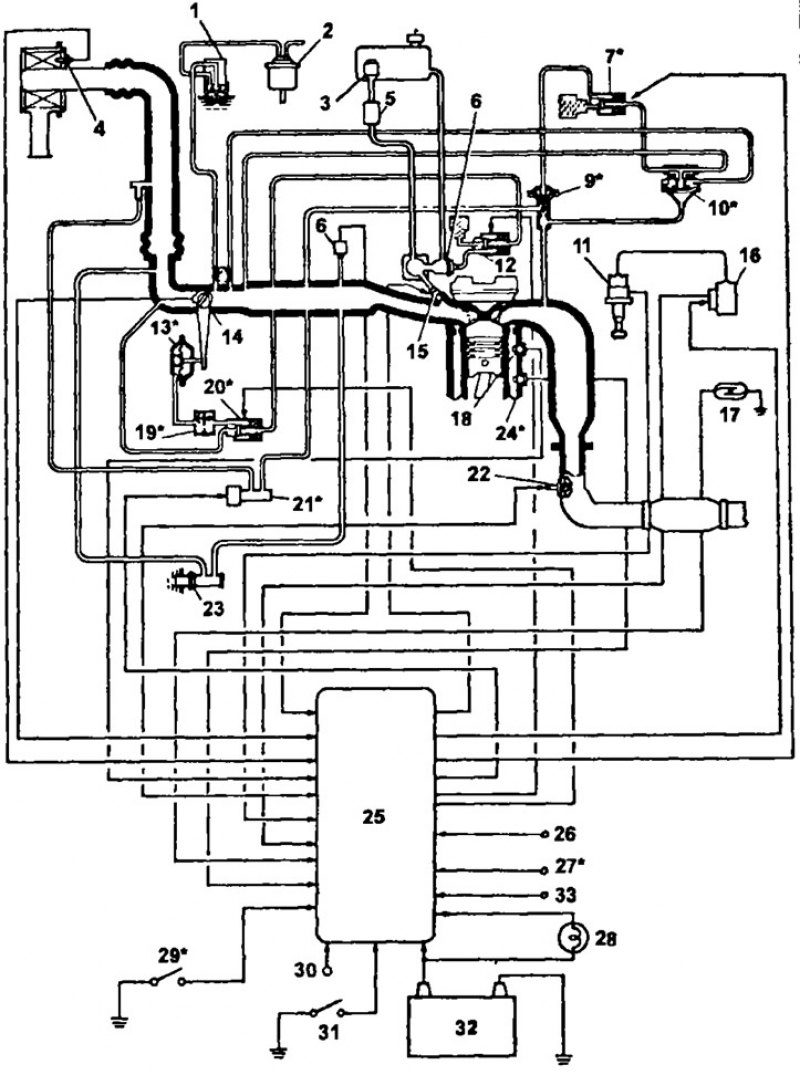

Схема системы впрыска (5E-FE): 1 - биметаллический электропневмоклапан, 2 - емкость с активированным углем, 3 - топливный насос, 4 - датчик температуры воздуха на впуске, 5 - топливный фильтр, 6 - регулятор давления топлива, 7 - электропневмоклапан, 8 - датчик абсолютного давления во впускном коллекторе, 9 - клапан системы рециркуляции ОГ, 10 - вакуумный модулятор системы рециркуляции ОГ, 11 - распределитель, 12 - электропневмоклапан, 13 - механизм приоткрывания дроссельной заслонки, 14 - датчик положения дроссельной заслонки, 15 - форсунка, 16 - коммутатор, 17 - датчик скорости, 18 - Датчик температуры.охлаждающей жидкости, 19 - "несимметричный" пневмоклапан, 20 - электропневмоклапан, 21 - клапан управления подачей воздуха, 22 - кислородный датчик, 23 - клапан подачи дополнительного воздуха, 24 - выключатель по температуре охлаждающей жидкости, 25 - электронный блок управления двигателем и АКПП, 26 - сигнал включения кондиционера, 27 - сигнал включения электровентилятора радиатора системы охлаждения, 28 - контрольная лампа "CHECK", 29 выключатель запрещения запуска, 30 - стартер, 31 - диагностический разъем, 32 - аккумуляторная батарея, 33 - сигнал включения фар.
* - только для моделей с АКПП.
