Схема системы впрыска топлива [
Renault Symbol II
]
Главная
Рено
Симбол
2008-2013, бензин
Электрооборудование
Электрические схемы
0

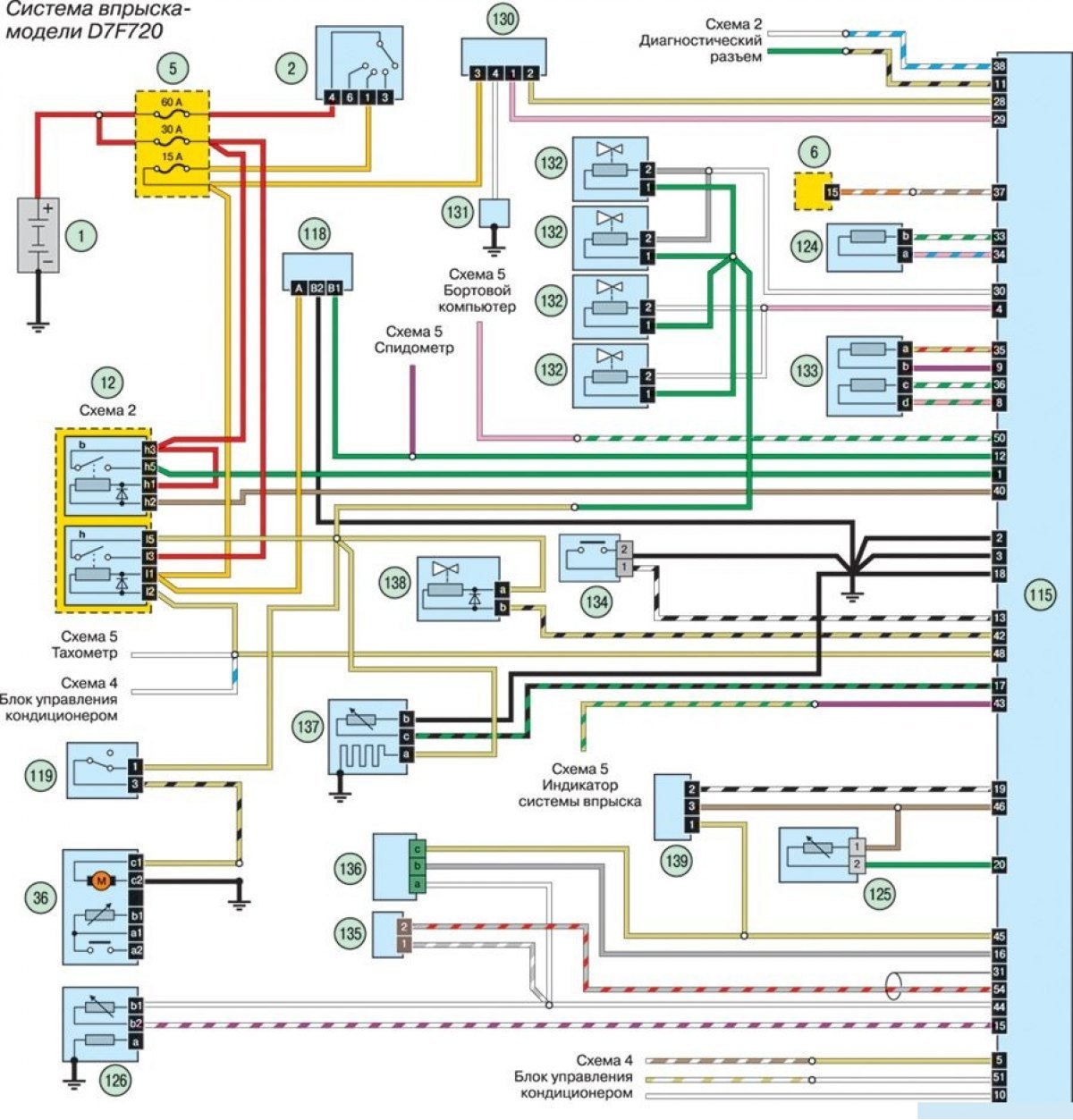

Схема системы впрыска топлива
Открыть большую картинку в новой вкладке »
Цвета проводов и условные обозначения на схемах находятся
здесь →
◀ Предыдущая
Рено Симбол 2: Электрические схемы
Следующая ▶
Схема освещения салона
Схема электрических стеклоподъёмников и системы управления дизельным двигателем
Схема центрального замка
Электросхема стеклоочистителя и стеклоомывателя ветрового окна
Схема поворотников, стоп-сигнала, света заднего хода
Схема фар, габаритов передних и задних
Схема приборной панели
Схема кондиционера воздуха в салоне
Схема подушек безопасности, прикуривателя, подогрев топливного фильтра, насос ГУР
Схема запуска и заряда, вентилятора системы охлаждения, диагностический разъём
Точки заземления (соединения с массой)
