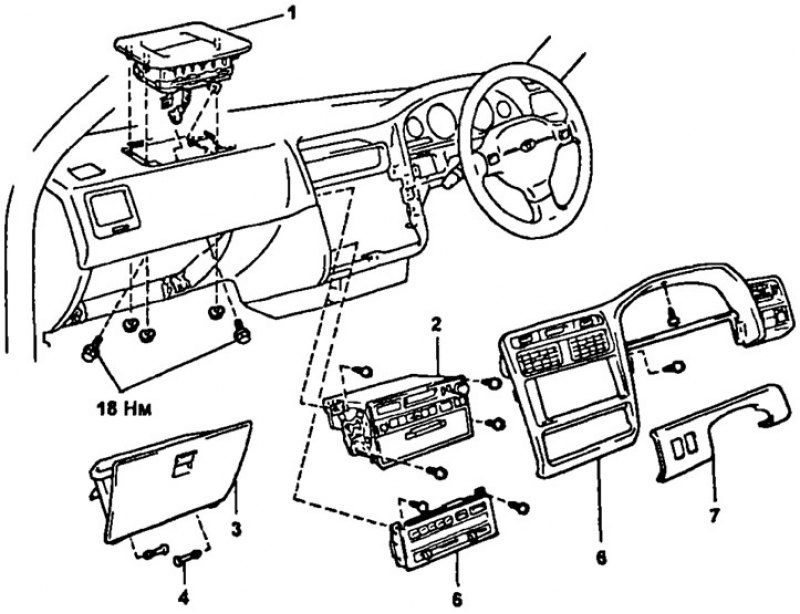

Подушка безопасности пассажира: 1 - подушка безопасности пассажира, 2 - магнитола, 3 - крышка перчаточного ящика, 4 - петли крышки перчаточного ящика, 5 - панель управления кондиционером, 6 - центральная отделочная панель, 7 - нижняя отделочная панель
Снятие подушки безопасности пассажира
1. Отсоедините разъемы подушки безопасности.

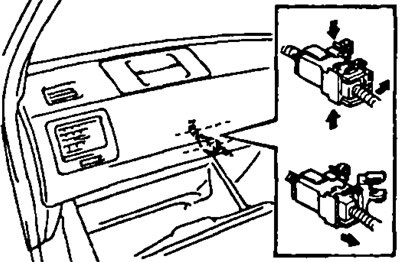

- а) Снимите разъемы с креплений на инструментальной панели.
- б) Отсоедините разъемы.
2. Снимите следующие детали (см. Кузов)
- а) Нижнюю отделочную панель.
- б) Верхнюю отделочную панель.
- в) Магнитолу.
- г) Панель управления кондиционером.
3. Снимите подушку безопасности пассажира.
- а) Снимите петли крышки и крышку перчаточного ящика.

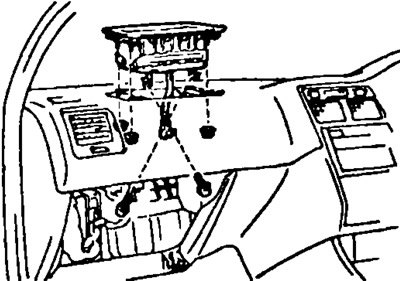

- б) Отверните 2 болта и 3 гайки и снимите подушки безопасности.
Установка подушки безопасности пассажира
1. Установите подушку безопасности в приборную панель,
2. Заверите 2 болта в приборную панель. Момент затяжки 18 Нм.

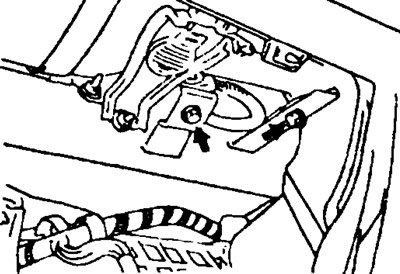

3. Установите снятые детали.
Снятие датчика SRS
1. Снимите накладку центральной консоли и центральную консоль.
[Материал скопирован с онлайн-ресурса: autoinstruction.ru]
2. Снимите датчик подушек безопасности.
- а) Отсоедините разъем.
- б) Отверните 3 болта и снимите датчик.

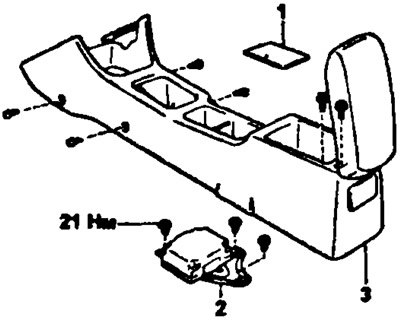

1 - накладка центральной консоли, 2 - датчик подушек безопасности, 3 - центральная консоль
Установка датчика SRS
1. Установите датчик, заверните три болта. Момент затяжки 21 Нм.
2. Подсоедините разъем.
3. Установите снятые детали.
Диагностика системы
1. Проверка сигнальной лампы системы подушек безопасности.
Установите замок зажигания в положение "АСС" или ’ON", проверьте, что сигнальная лампа загорится и погаснет примерно через 6 секунд.
Примечание: Если индикатор иногда загорается или продолжает гореть, даже когда замок зажигания находится в положении "OFF", то проверьте наличие короткого замыкания в цели индикатора.
2. Чтение кодов неисправностей.
- в) Установите замок зажигания в положение "АСС" или "ON" и подождите примерно 20 секунд.

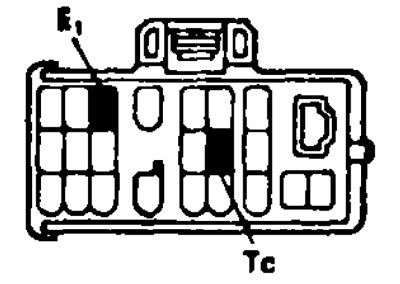

- б) Закоротите выводы "Тс" и "Е1" диагностического разъема.
Примечание: Ошибочное соединение выводов может привести к поломке системы.

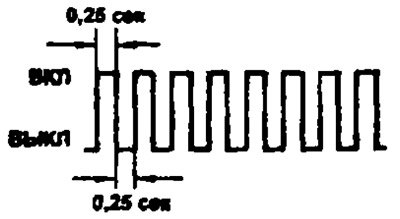

- в) Если неисправность отсутствует, индикатор будет мигать 1-2 раза в секунду.

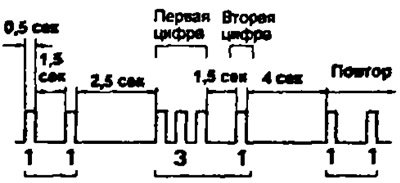

- г) Если присутствует неисправность, то индикатор начнет мигать с переменной частотой. Определите коды неисправностей.
Примечание:
- Определение кода неисправности см. диагностика ABS.
- При индикации двух или более кодов неисправностей, они высвечивается, начиная с меньшего номера.
- Если высвечивается код, не указанный в таблице, неисправен датчик подушек безопасности.
Таблица кодов неисправностей системы подушек безопасности
| Код | Неисправность | Причина неисправности | Сигнальная лампа |
| Норме | Нормальное состояние системы | — | не горит |
| Падение напряжения питания | Аккумуляторная батарея, датчик подушек безопасности | горит | |
| 11 | Короткое замыкание в схеме эл. воспламенителя (на "землю") | Эл. воспламенитель (подушки безопасности водителя и пассажира на переднем сиденье), контакт, датчик подушек безопасности, проводка | горит |
| 12 | Короткое замыкание в схеме эл. воспламенителя {на "В+") | Эл. воспламенитель (подушки безопасности водителя и пассажира на переднем сиденье), контакт, датчик подушек безопасности, проводка | горит |
| 13 | Короткое замыкание в схеме "0" эл. воспламенителя | Накладка рулевого колеса (воспламенитель), контакт, датчик подушек | горит |
| 14 | Разрыв в схеме "0" эл. воспламенителя | Накладка рулевого колеса (воспламенитель), контакт, датчик подушек безопасности, проводка | горит |
| 31 | Неисправность блока управления системы | Датчик подушек безопасности | Горит |
| 53 | Короткое замыкание в схеме"Ran. воспламенителя | Подушка безопасности пассажира на переднем сиденье (эл. воспламенитель), контакт, датчик подушек безопасности, проводка | горит |
| 54 | Разрыв в схеме "R" эл. воспламенителя | Подушка безопасности пассажира на переднем сиденье (эл. воспламенитель), контакт, датчик подушек безопасности, проводка | горит |
