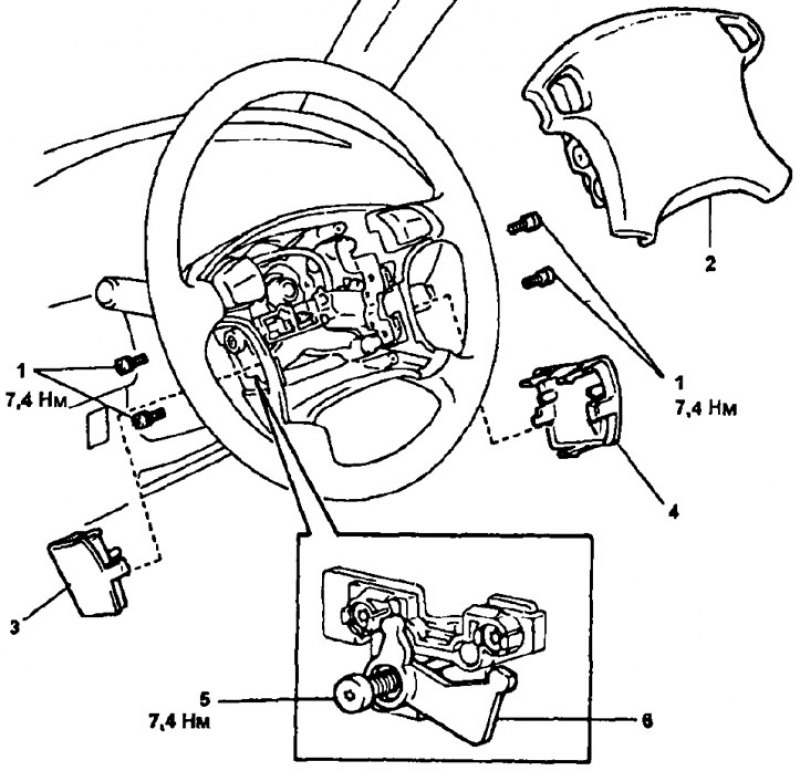

Накладка рулевого колеса: 1 - Болт рулевого колеса, 2 - Накладке рулевого колеса, 3 - Нижняя крышка N83, 4 - нижняя крышка №2, 5 - Болт предохранителя, 6 - Скоба предохранителя
Снятие накладки рулевого колеса
1. С помощью отвертки снимите нижние крышки №2 и №3.
2. Используя ключ для болтов в внутренним шестигранником, ослабьте болт предохранителя до его свободного вращения.
3. Сдвиньте вниз скобу предохранителя.

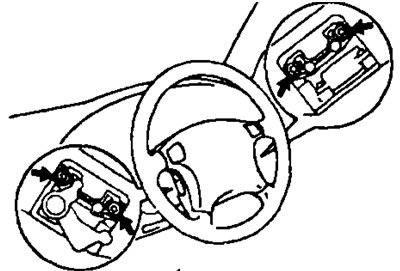

4. Отверните четыре установочных болта рулевого колеса.
5. Снимите накладку рулевого колеса.
Проверка накладки рулевого колеса
Замените накладку новой в случае, если:
- а) Подушка безопасности сработала.
- б) Поверхность накладки, датчик или воспламенитель имеют повреждения или деформации.
- в) Воздушная подушка повреждена или не закреплена в накладке руля.
Проверка рулевого колеса
1. Проверьте состояние рулевого колеса. Замените его на новое, если

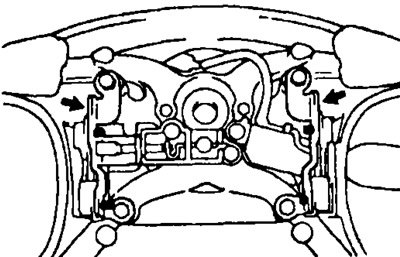

- а) Металлическая скоба рулевого колеса деформирована.
- б) Новую накладку невозможно установить без существенных усилий.

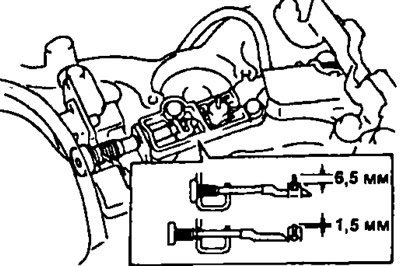

2. Проверьте предохранитель подушки безопасности. Убедитесь, что игла механизма предохранителя выдвигается при полностью затянутом болте и убирается при ослабленном болте.
Установка накладки рулевого колеса
1. Проверьте, что болт предохранителя ослаблен и прокручивается без сопротивления.
2. Установите накладку на рулевое колесо и заверните четыре установочных болта. Момент затяжки 7,4 Нм.
Примечание: не повредите кнопку звукового сигнала и жгут проводов системы круиз контроля.
3. Закройте скобу предохранителя, заверните болт. Момент затяжки 7,4 Нм.
4. Установите две нижних крышки.
