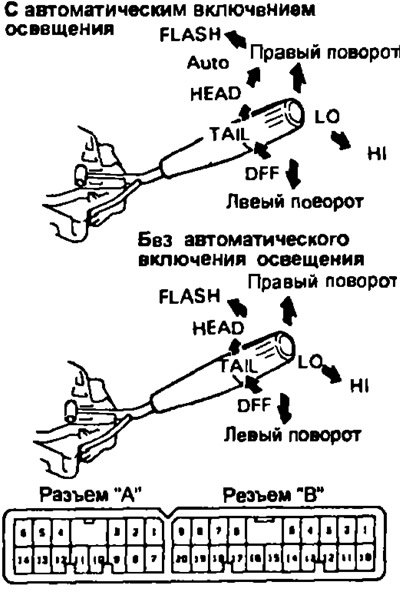

Модели до 1996 года
Проверка выключателя освещения
| Положение выключателя | Выводы |
| OFF (Выкл) | нет проводимости |
| TAIL (Габариты и подсветка) | А2-А11 |
| HEAD (Фары) | А2-А11-А13 |
| AUTO* | А11-В19 |
Проверка переключателя света фар
| Положение выключателя | Вывод |
| Flash (кратковременное включение дальнего света) | А9-А12-А14 |
| Low beam (ближний свет) | АЗ-А9 |
| High beam (дальний свет) | А8-А12 |
* AUTO - автоматическое включение освещения.
Проверка выключателя указателей поворота
| Положение выключателя | Вывод |
| Левый поворот | А1-А5 |
| Среднее положение | |
| Правый поворот | А1-А8 |

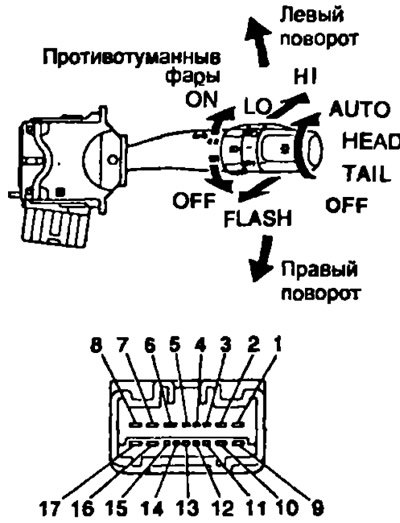

Модели после 1996 года
Проверка выключателя освещения
| Положение выключателя | Выводы |
| OFF (Выкл) | нет проводимости |
| TAIL (Габариты и подсветка) | 10-15 |
| HEAD (Фары) | 10-14-15 |
| AUTO* | 10-13 |
* AUTO - автоматическое включение освещения.
Проверка выключателя света фар
| Положение выключателя | Выводы |
| Flash (кратковременное включение дальнего света) | 1-2-9 |
| Low beam (ближний свет) | 9-10 |
| High beam (дальний свет) | 2-9 |
Проверка выключателя указателей поворота
| Положение выключателя | Выводы |
| Левый поворот | 1-2 |
| Среднее положение | нет проводимости |
| Правый поворот | 2-3 |
Проверка выключателя противотуманных фар
Проверьте наличие проводимости между выводами "12" и "16" при положении выключателя "ON" и отсутствие проводимости в положении "OFF".
