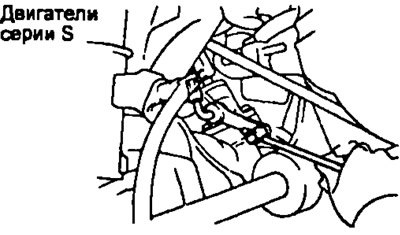

- а) (Для автомобилей с двигателями серии S) Используя специнструмент, отсоедините нагнетательный трубопровод от корпуса рулевого механизма.

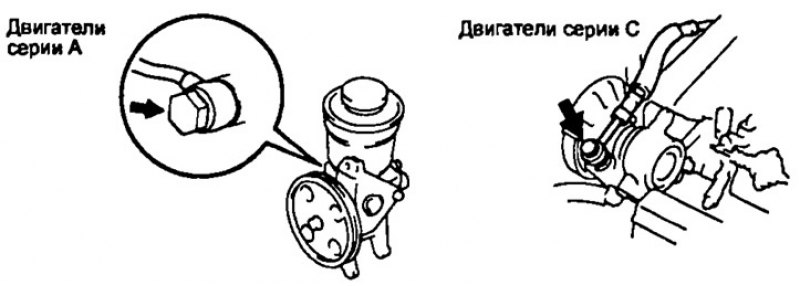

- б) (Для остальных автомобилей) Отсоедините нагнетательный трубопровод от насоса или от корпуса рулевого механизма.

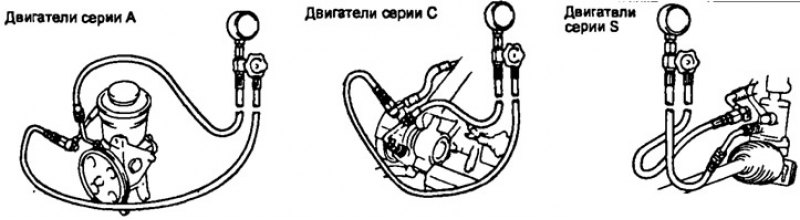

- в) Подсоедините манометр, как показано на рисунке.
- г) Прокачайте систему. Запустите двигатель и поверните рулевое колесо от упора до упора два или три раза.
- д) Проверьте уровень рабочей жидкости.
2. Проверьте, что температура рабочей жидкости минимум 80°С.
(Материал заимствован у портала Autoinstruction.ru)
3. Запустите двигатель и установите обороты холостого хода.

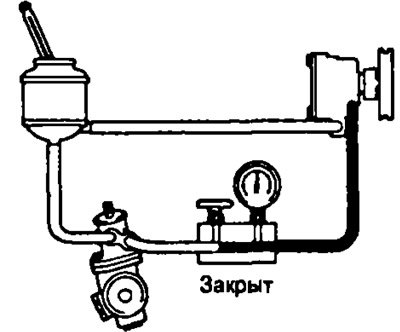

4. Проверьте давление рабочей жидкости при закрытом кране манометра. Закройте кран манометра и измерьте давление. Минимально допустимое давление:
- Двигатели 2С, 3S-GE: 7350 кПа
- Двигатели 3S-FE: 6860 кПа
- Двигатели 4A-FE.: 6370 кПа
Примечание:
- не держите кран закрытым более 10 секунд.
- не позволяйте температуре рабочей жидкости стать слишком высокой.
5. Проверьте давление жидкости при открытом кране манометра.
- а) На холостом ходу двигателя откройте клапан полностью.

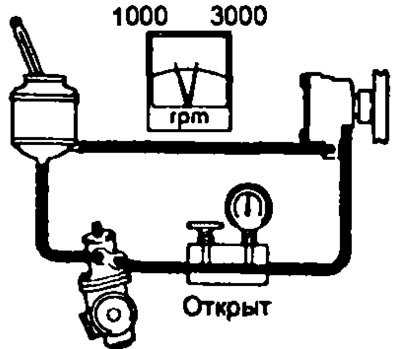

- б) Измерьте давление жидкости при частоте вращения двигателя 1000 об/мин и 3000 об/мин. Максимально допустимая разница давлений 490 кПа.

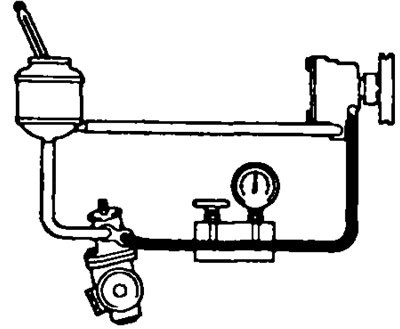

6. Проверьте давление жидкости при повороте рулевого колеса в крайнее положение. На холостом ходу двигателя и при полностью открытом клапане поверните рулевое колесо на максимальный угол.
Минимально допустимое давление:
- Двигатели 2С, 3S-GE: 7350 кПа
- Двигатели 3S-FE: 6860 кПа
- Двигатели 4A-FE: 6370 кПа
Внимание:
- не удерживайте рулевое колесо в крайнем положении более 10 секунд.
- не позволяйте температуре рабочей жидкости стать слишком высокой.
7. Проверка усилия на рулевом колесе. Примечание: перед проведением проверки, проверьте давление в шинах, тип шин и поверхность контакта.
- а) Установите рулевое колесо в центральное положение, запустите двигатель и установите обороты холостого хода.

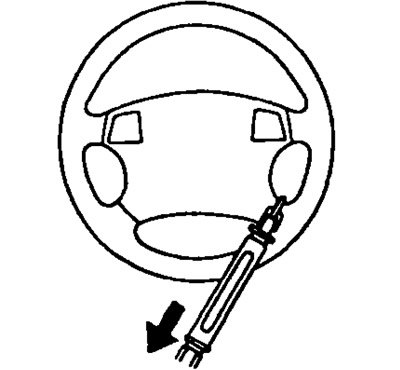

- б) (Для автомобилей оборудованных подушкой безопасности) Используя пружинный динамометр, измерьте усилие на рулевом колесе в обоих направлениях. Предельно допустимое усилие:
- Двигатели 3S-GE: 54 Н
- Остальные двигатели: 49 Н

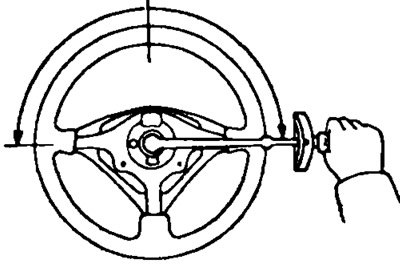

(Для автомобилей не оборудованных подушкой безопасности) Используя динамометрический ключ, измерьте усилие на рулевом колесе в обоих направлениях. Предельно допустимое усилие:
- Двигатели 3S-GE: 8,8 Нм
- Остальные двигатели: 7,8 Нм
Если усилие на рулевом колесе больше предельно допустимого, отремонтируйте усилитель рулевого управления.
