Проверка работы вентилятора системы охлаждения при низкой температуре (ниже 83°C)
Включите зажигание (START (IG)).
Убедитесь, что вентилятор охлаждения не вращается.
Выключите зажигание (START (IG)).
Отсоедините разъем датчика температуры.
Замкните контакты на разъеме датчика температуры.
[Источник статьи доступен на портале: autoinstruction]
Включите зажигание (START (IG)).
Убедитесь, что вентилятор охлаждения вращается.
В противном случае проверьте предохранители, реле вентилятора системы охлаждения и вентилятор системы охлаждения, затем проверьте, нет ли обрыва в цепи между реле вентилятора и датчиком температуры.
Выключите зажигание (START (IG)).
Присоедините разъем контактного датчика температуры.
Проверка работы вентилятора
системы охлаждения при высокой температуре (выше 90°C).
Запустите двигатель, прогрейте охлаждающую жидкость до температуры выше 90°C.
Примечание. Температура охлаждающей жидкости измеряется штатным датчиком, установленным на нижнем бачке радиатора.
Убедитесь, что вентилятор охлаждения вращается.
В противном случае датчик температуры следует заменить.
Проверка электродвигателя вентилятора

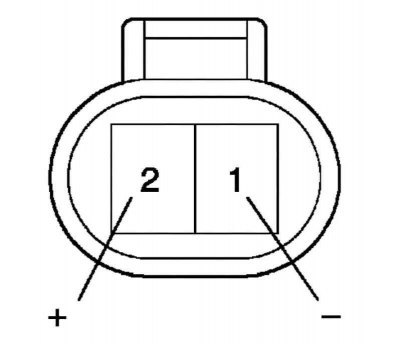

Рис. 2.408. Разъем вентилятора системы охлаждения
Отсоедините разъем вентилятора системы охлаждения (рис. 2.408).
Присоедините к разъему вентилятора аккумуляторную батарею и амперметр.
Убедитесь, что вентилятор вращается без рывков, затем по амперметру определите силу тока.
Номинальная сила тока: 13,2 А при температуре 20°C.
Присоедините разъем вентилятора системы охлаждения.
