Снимите нижний защитный щиток двигателя №1.
Снимите верхний кожух радиатора.
Слейте охлаждающую жидкость.
Отсоедините впускной шланг радиатора.
Отсоедините выпускной шланг радиатора.
Снятие верхнего кронштейна радиатора

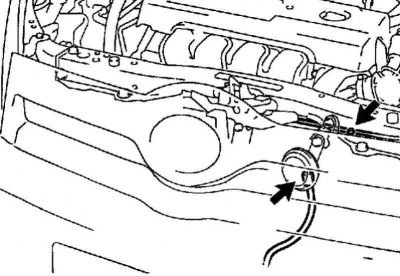

Рис. 2.414. Разъем звукового сигнала и хомут троса привода замка капота
Отсоедините разъем звукового сигнала и снимите хомут троса привода замка капота (рис. 2.414).

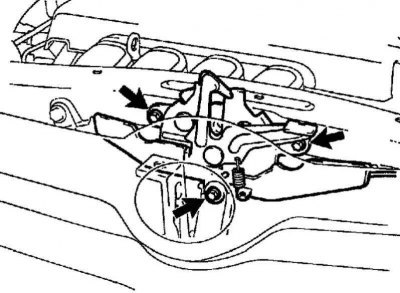

Рис. 2.415. Крепление замка капота
Выверните 3 болта, затем снимите замок капота (рис. 2.415).

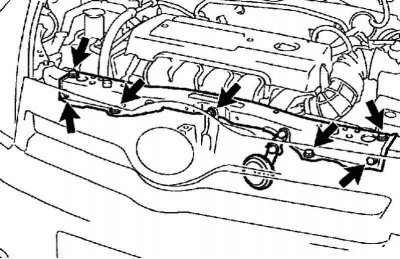

Рис. 2.416. Крепление верхнего кронштейна радиатора
Выверните 7 болтов и снимите верхний кронштейн радиатора (рис. 2.416).
Снятие радиатора в сборе
Отсоедините разъем вентилятора.

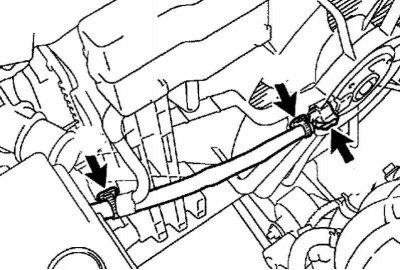

Рис. 2.417. Хомуты главного жгута проводов моторного отсека
Отсоединить 2 хомута главного жгута проводов моторного отсека (рис. 2.417).

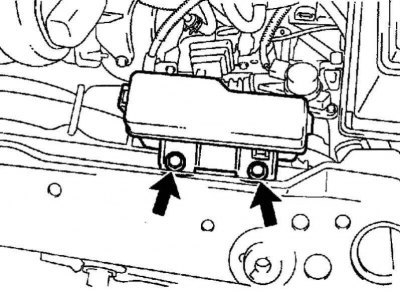

Рис. 2.418. Крепление блока реле №2 моторного отсека
Выверните 2 болта, затем снимите блок реле № 2 моторного отсека (рис. 2.418).
Снять с автомобиля радиатор с кожухом вентилятора в сборе.
Снимите нижний кронштейн радиатора.
Снятие кожуха вентилятора

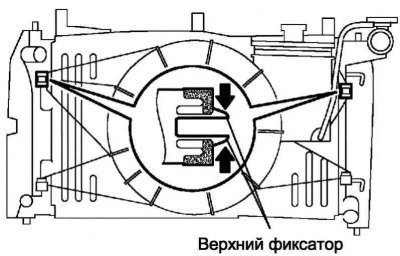

Рис. 2.419. Фиксаторы кожуха
Чтобы снять кожух вентилятора с радиатора, сожмите и надавите на каждый из верхних фиксаторов кожуха (рис. 2.419).
Установка кожуха вентилятора

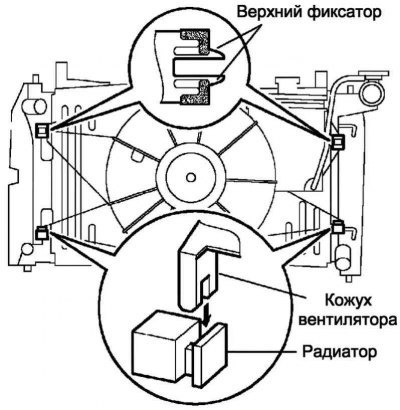

Рис. 2.420. Схема установки кожуха
Совместите 2 канавки кожуха вентилятора с 2 выступами, имеющимися в нижней части радиатора, и вставьте выступы в канавки (рис. 2.420).
Закрепите кожух вентилятора на радиаторе 2 верхними фиксаторами. чтобы фиксаторы присоединились надежно, нажмите до щелчка.
Установите нижний кронштейн радиатора.
Установка радиатора в сборе
Установите на автомобиль радиатор с кожухом вентилятора в сборе.
Установите блок реле № 2 моторного отсека и закрепите 2 болтами.
Момент затяжки: 5,3 Н·м.
Установите 2 хомута главного жгута проводов моторного отсека.
Присоедините разъем вентилятора.
Установка верхнего кронштейна радиатора
Установите верхний кронштейн радиатора и закрепите 7 болтами.
Момент затяжки: 9,8 Н·м для болта А.
Присоедините трос привода замка капота к замку капота.
Закрепите замок капота 3 болтами.
Момент затяжки: 8,0 Н·м.
Установите хомут троса привода замка капота.
Присоедините разъем звукового сигнала.
Примечание. Установку остальных компонентов осуществляйте в порядке, обратном снятию.
