Отсоедините отрицательную клемму от вывода аккумуляторной батареи.
Снимите верхний кожух радиатора.
Снятие замка капота в сборе
Отсоедините шланг сапуна.
Отсоедините 2 разъема звукового сигнала.

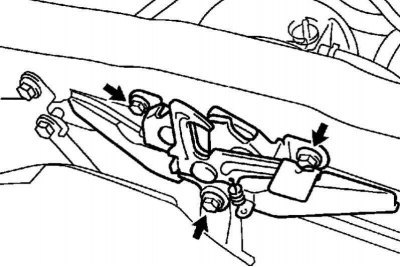

Рис. 2.421. Крепление замка капота
Выверните 3 болта и снимите замок капота в сборе, затем отсоедините трос привода замка капота (рис. 2.421).
Снятие верхнего кронштейна радиатора

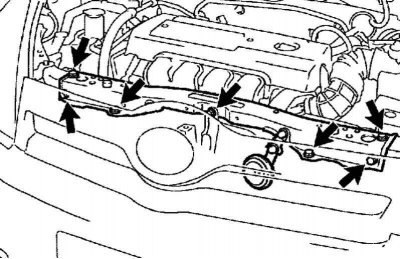

Рис. 2.416. Крепление верхнего кронштейна радиатора
Выверните 7 болтов и снимите верхний кронштейн радиатора (см. рис. 2.416).
Снятие расширительного бачка системы охлаждения в сборе

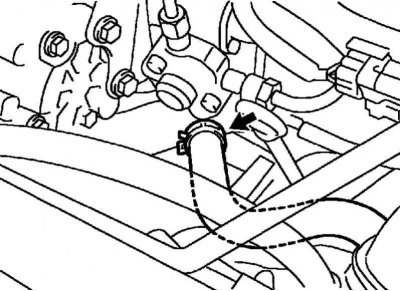

Рис. 2.422. Хомут перепускного шланга охлаждающей жидкости № 2
Отсоединить перепускной шланг охлаждающей жидкости №2 (рис. 2.422).

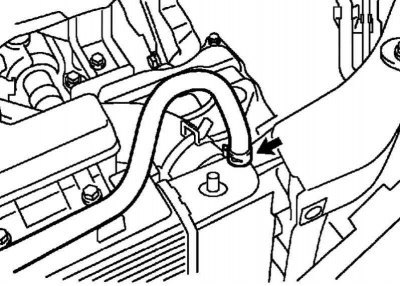

Рис. 2.423. Перепускной шланг охлаждающей жидкости
Отсоединить перепускной шланг охлаждающей жидкости (рис. 2.423).
Выверните 2 болта и снимите расширительный бачок в сборе.
Снятие блока реле №2 в моторном отсеке
Отсоединить 2 разъема вентилятора системы охлаждения и хомут крепления жгута проводов.

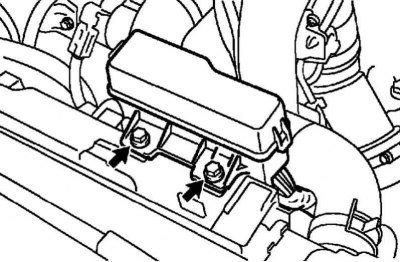

Рис. 2.424. Крепление блока реле № 2 моторного отсека
Выверните 2 болта, затем снимите блок реле №2 моторного отсека (рис. 2.424).

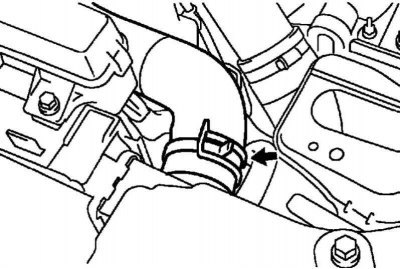

Рис. 2.425. Впускной шланг радиатора
Отсоедините впускной шланг радиатора (рис. 2.425).

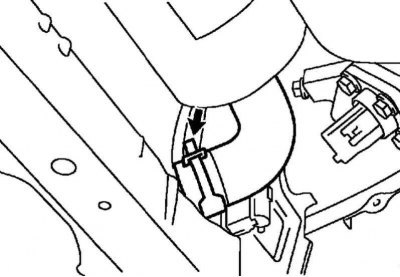

Рис. 2.426. Выпускной шланг радиатора
Отсоедините выпускной шланг радиатора (рис. 2.426).
Снятие радиатора в сборе
Отсоедините разъем датчика температуры.
Выверните 2 болта.
Снимите 2 фиксатора с защелками, затем снимите кожух вентилятора системы охлаждения с электродвигателем.

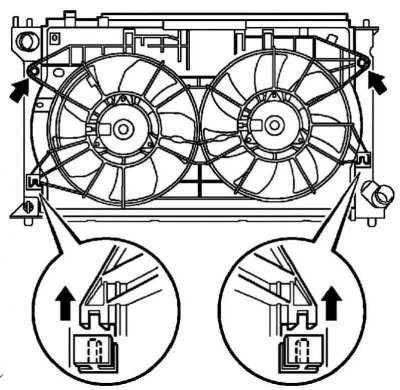

Рис. 2.427. Крепление радиатора
Снимите с автомобиля радиатор в сборе (рис. 2.427).
Установка радиатора в сборе
Установите на автомобиль радиатор в сборе.
Установите кожух вентилятора с электродвигателем и закрепите 2 болтами.
Момент затяжки: 7,5 Н·м.
Подсоедините разъем датчика температуры.
Присоедините выпускной шланг радиатора.
Присоедините впускной шланг радиатора.
Установите блок реле № 2 в моторном отсеке.
(Материал скопирован с онлайн-ресурса: AutoInstruction)
Момент затяжки: 5,3 Н·м.
Установите расширительный бачок системы охлаждения в сборе.
Момент затяжки: 6,0 Н·м.
Примечание. Установку остальных компонентов осуществляйте в порядке, обратном снятию.
Залейте охлаждающую жидкость.
Убедитесь в отсутствии утечек охлаждающей жидкости.
