Примечание. Выключите зажигание (OFF) на 60 с перед выполнением следующих проверочных работ.
Проверка продолжительности работы контрольной лампы включения свечей накаливания.
Рис. 7.16. Диаграммы продолжительности работы контрольной лампы включения свечей накаливания
Проверьте продолжительность работы контрольной лампы (рис. 7.16).
Включите зажигание (ON (IG)), а затем измерьте продолжительность работы контрольной лампы.
Выключите зажигание.
Если результат проверки не соответствует описанному, проверьте ЭБУ двигателя, датчик температуры охлаждающей жидкости, свечи накаливания и реле включения свечей накаливания.
Примечание. Действительная продолжительность работы контрольной лампы может несколько отличаться от значений, приведенных на диаграмме.
Проверка системы предпускового подогрева
Рис. 7.17. Диаграммы времени предпускового подогрева
Проверьте время предпускового подогрева (рис. 7.17).
Включите зажигание (ON (IG)) и измерьте время подачи напряжения аккумуляторной батареи на свечи накаливания.
Выключите зажигание.
Условия проверки
Если результат проверки не соответствует описанному, проверьте ЭБУ двигателя, датчик температуры охлаждающей жидкости, свечи накаливания и реле включения свечей накаливания.
Включите зажигание (STA) и убедитесь, что напряжение подается от аккумуляторной батареи к свечам накаливания.
Проворачивая коленчатый вал, измерьте время подачи напряжения аккумуляторной батареи на свечи накаливания.
Условия проверки
Если результат проверки не соответствует описанному, проверьте ЭБУ двигателя, датчик температуры охлаждающей жидкости, свечи накаливания и реле включения свечей накаливания.
Проверка продолжительности постнакала
Проверьте продолжительность постнакала.

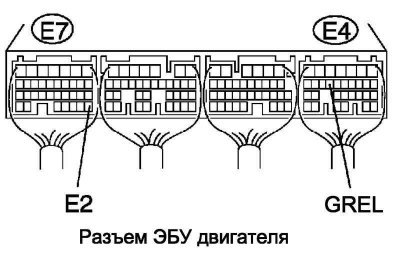

Рис. 7.18. Разъем ЭБУ двигателя
После запуска двигателя измерьте время подачи напряжения аккумуляторной батареи на клемму GREL ЭБУ двигателя (рис. 7.18).
Условия проверки
Если результат проверки не соответствует описанному, проверьте ЭБУ двигателя, датчик температуры охлаждающей жидкости, свечи накаливания и реле включения свечей накаливания.

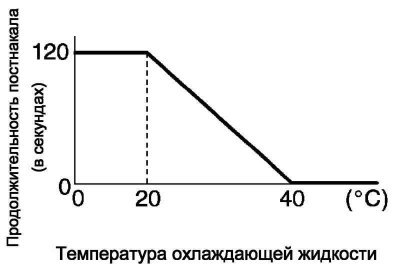

Рис. 7.19. Диаграмма продолжительности постнакала
Проверка свечей накаливания
Проверьте сопротивление.
Рис. 7.20. Измерение сопротивления между клеммой свечи накаливания и массой
Омметром измерьте сопротивление между клеммой свечи накаливания и массой (рис. 7.20).
Условия проверки
Если сопротивление не соответствует номинальному, свечу накаливания следует заменить.
Примечание. Повреждение изоляционных трубок может стать причиной обрыва в электрической цепи или сокращения продолжительности службы свечей накаливания.
Примечание. Во время чистки свечей накаливания соблюдайте осторожность, чтобы на них не попало масло и бензин.
Примечание. Если во время проверки на клеммах обнаружатся масло и очиститель «Bakelite», вытерете их сухой тканью.
Примечание. Необходимо следить, чтобы напряжение не превысило 11 В, т.к. это может вызвать размыкание цепи.
Проверка реле включения свечей накаливания в сборе
Проверьте сопротивление.
Рис. 7.21. Выводы разъема реле
Омметром измерьте сопротивление между клеммами (рис. 7.21).
Условия проверки
Если сопротивление не соответствует номинальному, реле включения свечей накаливания следует заменить.
