Снятие
1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки).
2. Снимите сборку раздаточной коробки с удлинением трансмиссии (см. Раздел Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
3. Снимите удлинение трансмиссии с раздаточной коробки (см. Раздел Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
4. Извлеките ведомую шестерню раздаточного механизма (см. Раздел Снятие, обслуживание и установка ведомой шестерни раздаточного механизма)
5. Извлеките сборку межосевого дифференциала.
Проверка
1. Смажьте подшипники и вручную оцените плавность и бесшумность их вращения, проверьте подшипники на наличие признаков чрезмерного износа, следов развития коррозии. Дефектные компоненты замените.
2. Оцените степень износа компонентов дифференциала, дефектную сборку замените.
Замена подшипника
Примечание. Межосевой дифференциал разборке не подлежит и в случае повреждения внутренних компонентов заменяется в сборе.

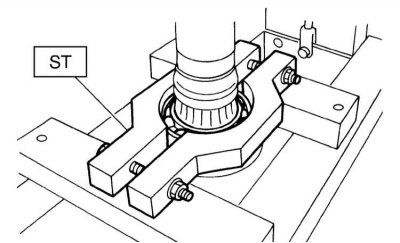

1. При помощи специального приспособления ST 498077300 снимите шариковый подшипник межосевого дифференциала.
Внимание! Снятый подшипник повторному использованию не подлежит и должен заменен в обязательном порядке!

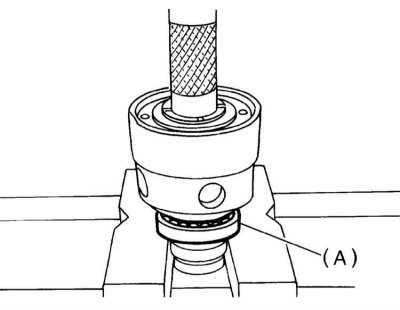

2. Посадка нового подшипника производится при помощи подходящей оправки.
Внимание! Прикладываемое посадочное усилие не должно превышать 10 кН (1 тонну)!
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов.
