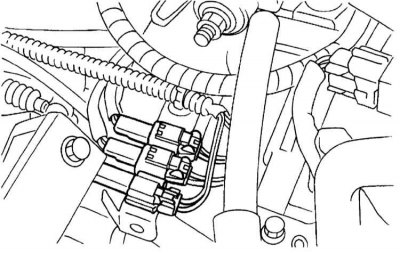

Подлежащие рассоединению контактные разъемы электропроводки
А - Разъем датчика-выключателя нейтрального положения трансмиссии (Коричневый)
В - Разъем датчика-выключателя огней заднего хода (Серый)
С - Разъем датчика-выключателя переключения режимов «Hi/Lo» (Черный), - модели с дополнительным 2-ступенчатым редуктором
1. Поддомкратьте автомобиль и установите его на подпорки. Снимите защиту картера, Выверните сливную пробку и слейте трансмиссионное масло, затем заверните пробку с требуемым усилием, - не забудьте установить уплотнительную шайбу.
2. Полностью откройте капот и подоприте его стойкой.
3. Отсоедините отрицательный провод от батареи.
4. Установите рычаг переключения передач в положение «N» и отпустите стояночный тормоз.
5. Отсоедините рукав воздухозаборника и снимите воздухоочиститель (см. Главу Системы питания и выпуска).
6. Снимите опорный кронштейн воздухоочистителя (см. Главу Системы питания и выпуска).

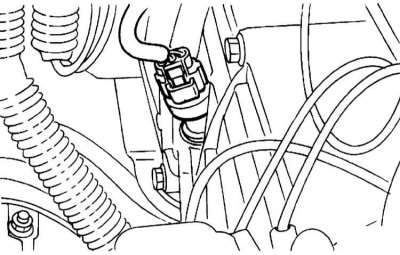

7. Отсоедините от картера трансмиссии шину заземления, также отсоедините электропроводку от датчиков-выключателей нейтрального положения трансмиссии, огней заднего хода и режимов «Hi/Lo» (модели с дополнительным 2-ступенчатым редуктором), рассоедините контактный разъем датчика скорости движения автомобиля (VSS).

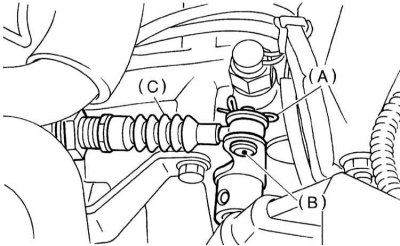

A - Шплинт; B - Штифт; C - Приводной трос выбора передачи
8. На моделях с 2-ступенчатым редуктором расшплинтуйте и извлеките штифт крепления приводного троса выбора режимов, снимите трос.
9. Снимите стартер (см. Главу Электрооборудование двигателя).

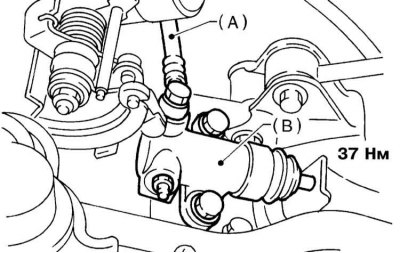

A - Шланг тракта гидропривода сцепления; B - Исполнительный цилиндр
10. Снимите с трансмиссии исполнительный цилиндр сцепления.

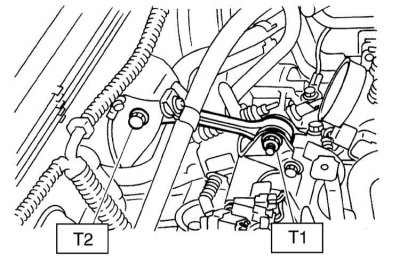

11. Снимите ограничитель раскачивания силового агрегата.
Усилия затягивания резьбовых соединений, Нм
- Т1: 50
- Т2: 58

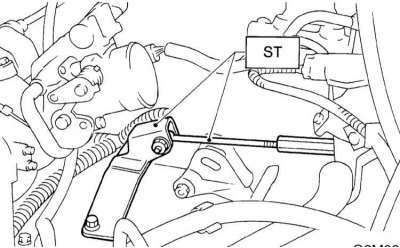

12. При помощи специального приспособления ST 41099AA010/41099АА020 зафиксируйте двигатель.

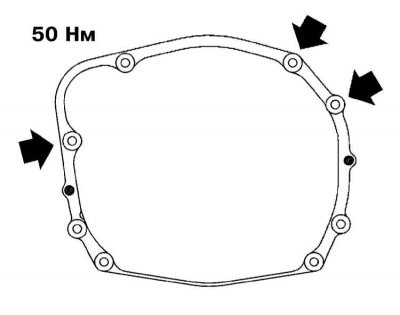

13. Выверните верхние болты крепления трансмиссии к двигателю.
14. Снимите защиту картера.
15. Снимите приемную и центральную секции системы выпуска отработавших газов (см. Главу Системы питания и выпуска).
16. Снимите заднюю секцию системы выпуска отработавших газов с глушителем (см. Главу Системы питания и выпуска).

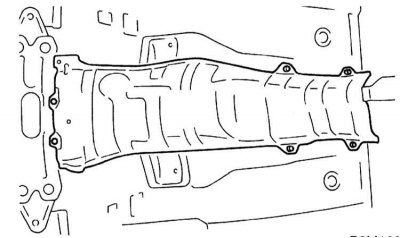

17. Снимите крышку термозащитного экрана.

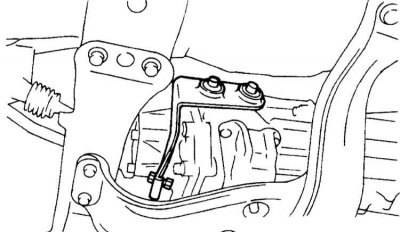

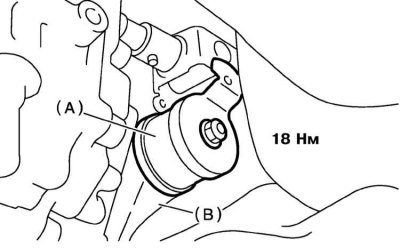

18. Снимите опорный кронштейн подвеса с правой стороны картера трансмиссии.
19. Снимите карданный вал (см. Главу Сцепление).
20. Снимите с трансмиссии стойку и шток переключения передач.
Материал опубликован ранее на: autoinstruction.ru

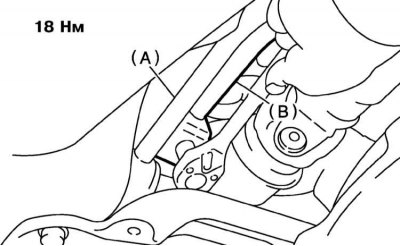

А - Стойка; В - Шток

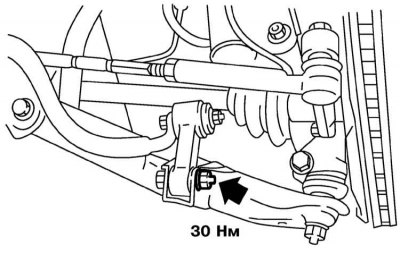

21. Отсоедините от поперечного рычага стойку стабилизатора поперечной устойчивости.

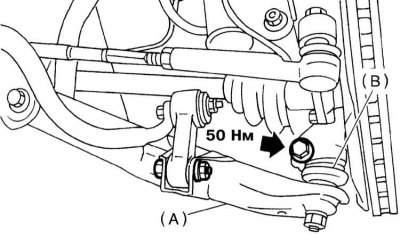

22. Выверните болт крепления шаровой опоры поперечного рычага к ступичной сборке.

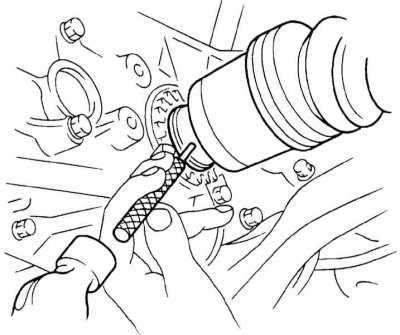

23. Снимите подпружиненные штифты и высвободите из трансмиссии передние приводные валы.
Примечание. Штифты подлежит замене в обязательном порядке.

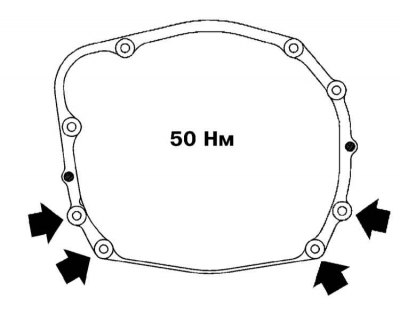

24. Отдайте нижние гайки крепления трансмиссии к двигателю.

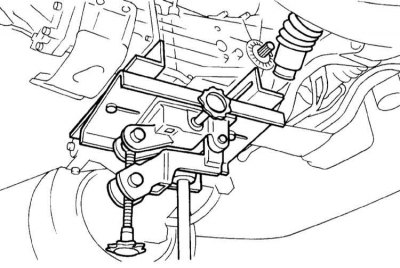

25. Подоприте коробку передач специальным трансмиссионным домкратом.

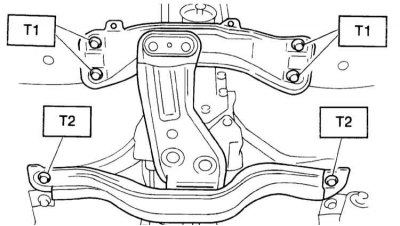

26. Снимите заднюю поперечную балку трансмиссии.
Усилия затягивания резьбовых соединений, Нм:
- Т1: 70
- Т2: 140
27. Двигая домкрат назад, аккуратно высвободите первичный/входной вал РКПП из корзины сцепления.
28. Окончательно отделите коробку передач от двигателя и снимите резиновую подушку задней опоры подвески силового агрегата.
29. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием (см. Спецификации и сопроводительные иллюстрации к настоящему Разделу).
