Для а/м с приводом на передние колёса
Топливный бак должен быть заполнен не более чем на 3/4 объёма. Снять заднее сиденье. Разблокировать из крепления крышку -1- соединительного фланца с помощью клина -3409- -стрелки-. Отсоединить разъём -1- от топливного насоса.
А/м с автономным отопителем
Отсоединить разъём -2- дозирующего насоса автономного отопителя.
Все
Предупреждение! Риск травмирования от топлива, находящегося под высоким давлением. Для сброса давления в топливной системе обложить место разъёма чистой ветошью и осторожно ослабить соединение.
Отсоединить топливопровод -1- на соединительном фланце.
Весь материал скопирован с сайта autoinstruction.ru
А/м с автономным отопителем
Раскрыть хомуты и отсоединить топливную магистраль -2- дозирующего насоса автономного отопителя от фланца.
Все

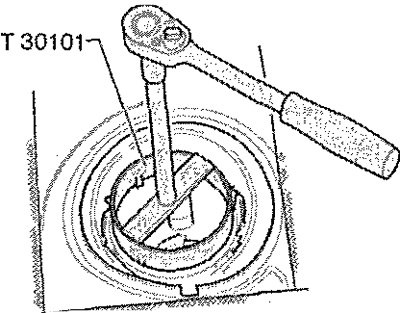

Открутить круглую гайку с помощью ключа -Т30101 (3087)-. Осторожно извлечь соединительный фланец -2- из отверстия топливного бака.
Извлечь прокладку -1- с отверстия в топливном баке.
Указание: Извлечь модуль подачи топлива из топливного бака так. чтобы не повредить при этом электрические провода и топливные шланги и не погнуть рычаг поплавка датчика уровня топлива -G-.
Извлечь модуль подачи топлива через отверстие топливного бака.
Установка
Установить новое сухое уплотнительное кольцо в отверстие топливного бака и перед установкой соединительного фланца слегка смазать топливом только с внутренней стороны. При установке модуля подачи топлива следить за тем, чтобы не погнуть рычаг поплавка датчика уровня топлива -G-.
Осторожно! Опасность недостаточно герметичного уплотнения. При установке соединительного фланца прокладка не должна быть повреждена или пережата.

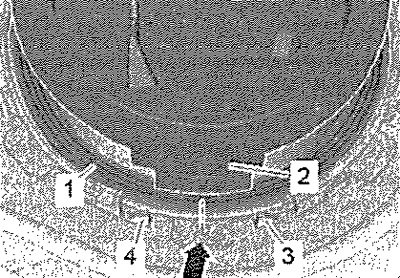

Нажать на соединительный фланец, преодолевая усилие пружины, и установить его в монтажное положение. Муфта -2- соединительного фланца должна быть направлена в сторону отверстия -стрелка-круглой гайки и располагаться между язычками -3 и 4- на топливном баке.
Установить круглую гайку и затянуть её ключом -Т30101 (3087)-. Подсоединить топливопроводы.
А/м с автономным отопителем
Если модуль подачи топлива заменяется, то необходимо отсоединить крышку -7-штуцера -6- в отмеченном месте разъединения и провести трубку -3- в полость -4-до соприкосновения с усилителем штуцера -6-. Установить втулку -2- и зафиксировать хомутом -1-.
Указание: Включить дополнительный отопитель и не менее 10 минут дать ему поработать при полной нагрузке, таким образом, будет обеспечено полное удаление воздуха из топливных магистралей.
Все
Установка в обратном порядке. После установки модуля подачи топлива заправить не менее 5 л топлива.
