1. Поликлиновой ремень: проверить степень износа; перед снятием пометить направление хода ремня мелом или фломастером; не перегибать; при установке следить за правильностью положения на шкивах
2. 10 Нм и довернуть на 90° (¼ об.): заменять после разборки; использовать только оригинальные болты
3. Шкив коленвала: с гасителем крутильных колебаний; монтажное положение: отверстие в демпфере должно располагаться над выступом зубчатого шкива коленвала
4. Натяжитель поликлинового ремня
5. 20 Нм и довернуть на 90° (¼ об.): заменять после разборки
6. Болт
7. Болт
8. Ролик успокоителя
9. Центровочная втулка: обеспечить правильное положение в отверстии кронштейна навесных агрегатов
Источник расположен на веб-ресурсе (www.AutoInstruction.ru)
10. Кронштейн навесных агрегатов
11. Топливный насос высокого давления
12. Генератор
13. Болт
14. Болт
15. Центровочная втулка: обеспечить правильное положение в отверстиях компрессора климатической установки
16. Компрессор климатической установки
17. Болт

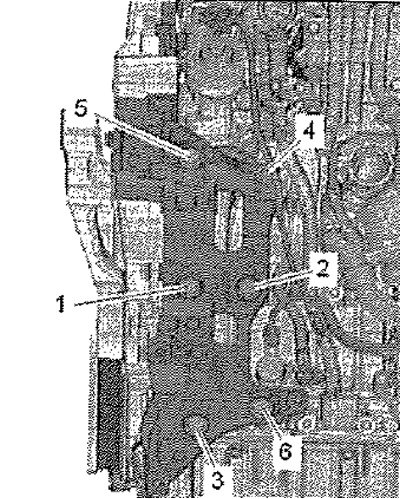

Момент и последовательность затяжки кронштейна навесных агрегатов
Указание: Заменить винты, затягиваемые с доворотом на заданный угол.

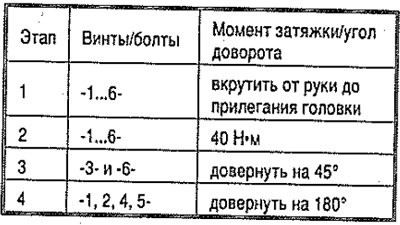

Применять следующие болты: винты -1, 2, 3, 6- М10х35, винт -4- М10х115, винт -5- М 10x175. Болты затягивать поэтапно в указанной последовательности.
