Указание: Радиаторы контуров охлаждения ОЖ и наддувочного воздуха снимаются вместе.

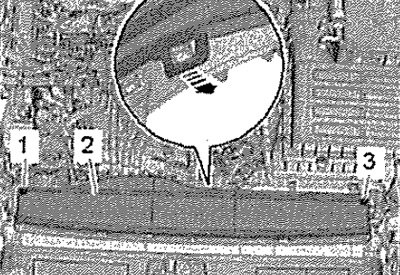

Слить ОЖ. Снять передний бампер. Выкрутить болты -1, 3-. Разблокировать фиксатор -стрелка- и снять крышку -2-.

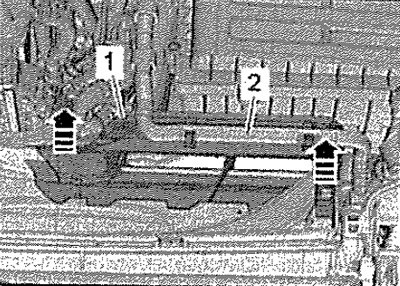

Освободить шланг ОЖ -2-. Разблокировать фиксаторы -стрелки-, снять верхнюю часть воздуховода -1-.

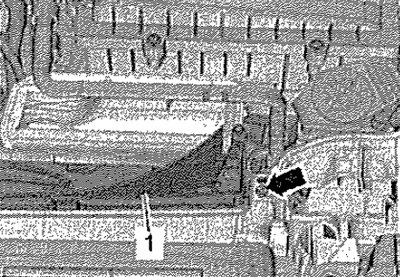

Выкрутить слева и справа винт -стрелка-. Отцепить и снять нижнюю часть -1- воздуховода. Снять рамку вентилятора.
А/м с радиатором охлаждения версий 1 и 2

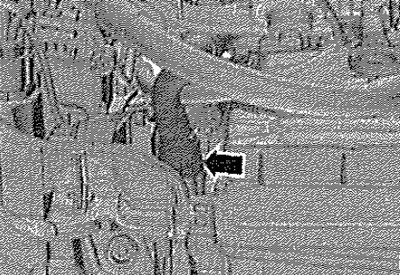

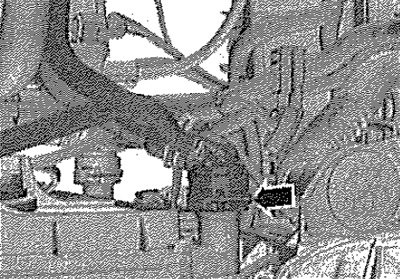

Приподнять крепёжную скобу -стрелка-, отсоединить от радиатора контура охлаждения наддувочного воздуха правый верхний шланг ОЖ.
А/м с радиатором версии 3

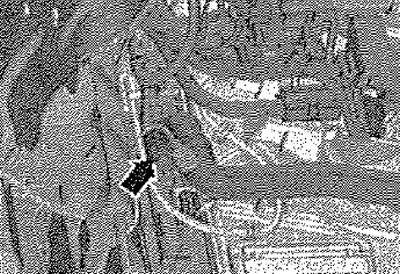

Приподнять крепёжную скобу -стрелка-, отсоединить от радиатора левый нижний шланг ОЖ.

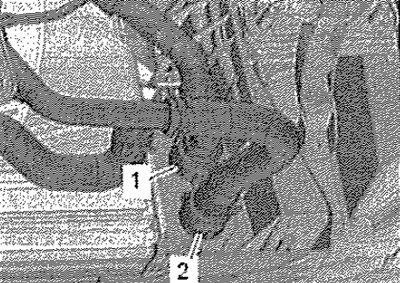

Приподнять крепёжные скобы -1, 2-, отсоединить от радиатора левый нижний шланг ОЖ.
Все
Приподнять крепёжную скобу -стрелка-, отсоединить от радиатора верхний левый шланг ОЖ.

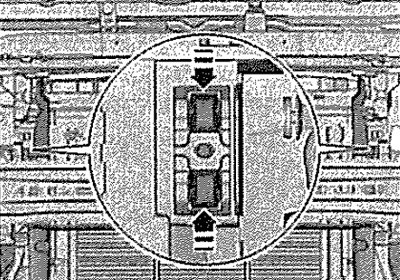

Нажать слева и справа на защёлки -стрелки-, отжать немного назад верхнюю часть радиатора системы охлаждения.

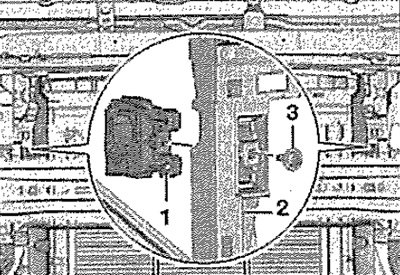

Указание: При поломке крепления опору радиатора -1- заменять не требуется. Заменить крепление специальным винтом -3-.

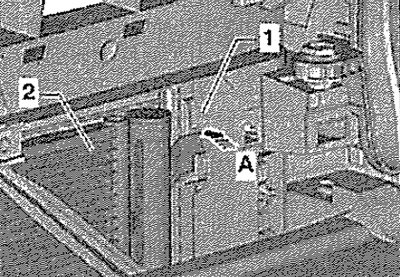

Разблокировать фиксаторы справа и слева -стрелка А- и снять конденсатор -2-. Отжать радиатор вниз до сжатия нижней опоры и вывесить конденсатор -2-. Подвязать конденсатор к передней несущей панели.
А/м с радиатором охлаждения версий 1 и 2

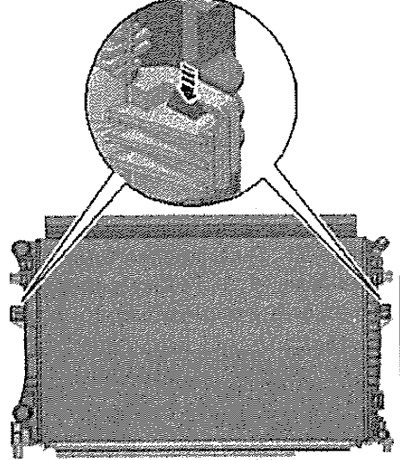

Слева и справа одновременно нажать на фиксаторы радиатора -стрелка- и снять радиаторы охлаждения ОЖ и наддувочного воздуха.
А/м с радиатором версии 3

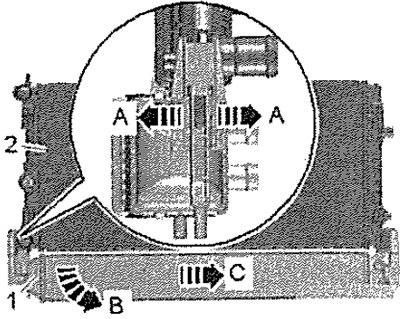

Разблокировать фиксаторы радиатора -1- контура охлаждения наддувочного воздуха -стрелка А- Снять радиатор контура охлаждения наддувочного воздуха с радиатора -2- ОЖ -стрелка В- и вывесить -стрелка С-. Снять оба радиатора.
Установка
Установка в обратном порядке.
Указание: После снятия заменить уплотнительные кольца.
(Оригинал можно просмотреть на сайте: autoinstruction)
Установить передний бампер. Установить рамку вентилятора. Присоединить шланг системы охлаждения с быстроразъёмной муфтой. Залить ОЖ.
Указание: После замены радиатора необходимо заменить всю ОЖ.
