Внимание! При открывании расширительного бачка может произойти выброс горячего пара либо горячей ОЖ. Накрыть крышку бачка ветошью и осторожно её открутить.
Для а/м с буквенным обозначением двигателя CRKB, CRVC
Указание: Синий = большой контур циркуляции ОЖ, красный = малый контур циркуляции ОЖ, фиолетовый = контур циркуляции ОЖ интеркулера, коричневый = контур циркуляции отопителя. Стрелки показывают в направлении потока ОЖ.
А/м без автономного отопителя
1. Радиатор контура наддува: после замены сменить ОЖ
2. Радиатор охлаждения воздуха наддува (интеркулер): после замены сменить ОЖ
3. Обратный клапан
4. Насос системы охлаждения
5. Блок цилиндров и головка блока цилиндров: после замены сменить ОЖ
6. Расширительный бачок системы охлаждения
7. Крышка заливной горловины: бачка системы охлаждения
8. Циркуляционный насос отопителя -V488-
9. Теплообменник отопителя: после замены сменить ОЖ
10. Радиатор системы рециркуляции ОГ: после замены сменить ОЖ
11. Датчик температуры ОЖ -G62-
12. Дроссель; встраивается в шланг ОЖ, снаружи не видно; положение установки не определено, поэтому шланг ОЖ не зажимать хомутом (опасность повреждения!)
13. Штуцер системы охлаждения
14. Масляный радиатор КП: вариант комплектации
15. Термостат
16. Радиатор охлаждения моторного масла
17. Радиатор системы охлаждения: после замены сменить ОЖ
18. Блок воздушной заслонки -J338-
19. Исполнительный электродвигатель системы рециркуляции ОГ -V338-
20. Насос охлаждения наддувочного воздуха -V188-

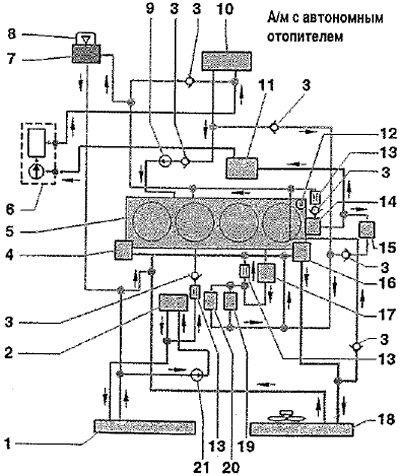

А/м с автономным отопителем
1. Радиатор контура наддува: после замены сменить ОЖ
2. Радиатор охлаждения воздуха наддува (интеркулер): после замены сменить ОЖ
3. Обратный клапан
4. Насос системы охлаждения
5. Блок цилиндров и головка блока цилиндров: после замены сменить ОЖ
6. Автономный отопитель: вариант комплектации
7. Расширительный бачок системы охлаждения
8. Крышка заливной горловины: бачка системы охлаждения
9. Циркуляционный насос отопителя -V488-: в зависимости от модификации
10. Теплообменник отопителя: после замены сменить ОЖ
11. Радиатор системы рециркуляции ОГ: после замены сменить ОЖ
12. Датчик температуры ОЖ -G62-
13. Дроссель: встраивается в шланг ОЖ, снаружи не видно; положение установки не определено, поэтому шланг ОЖ не зажимать хомутом (опасность повреждения!)
14. Штуцер системы охлаждения
15. Масляный радиатор КП: вариант комплектации
16. Термостат
17. Радиатор охлаждения моторного масла
18. Радиатор системы охлаждения: после замены сменить ОЖ
19. Блок воздушной заслонки -J338-
20. Исполнительный электродвигатель системы рециркуляции ОГ -V338-
21. Насос охлаждения наддувочного воздуха -V188-
