Внимание! Лампы накаливания Н7 и Н15 находятся под давлением и могут лопнуть при замене. Рекомендуется при замене ламп надевать перчатки и защитные очки. При установке лампы накаливания не касаться стеклянной колбы. Ваши пальцы могут оставить на колбе жировые следы, которые при включении лампы накаливания испаряются и вызывают помутнение колбы. Обращать внимание на правильность положение и отсутствие повреждений уплотнений на пластиковых крышках. Попадание воды внутрь может привести к разрушению фар.
Замена лампы ближнего света Н7

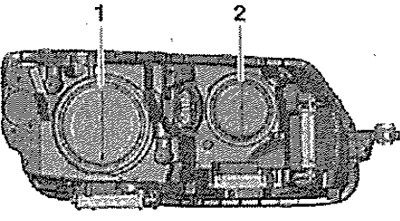

Выключить зажигание и все потребители электроэнергии. Снять крышку -1-.

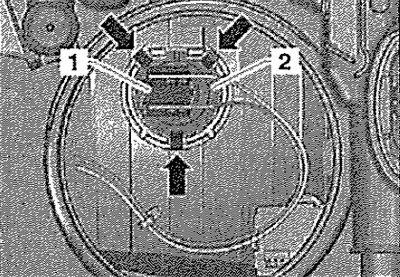

Раскачивая и вытягивая, высвободить лампу -2- из фиксаторов -стрелки- и извлечь её. Отсоединить разъём -1-.
Установка в обратном порядке.
Замена многофункциональной лампы Н15 (для дальнего света, переднего ходового огня и габаритного огня)

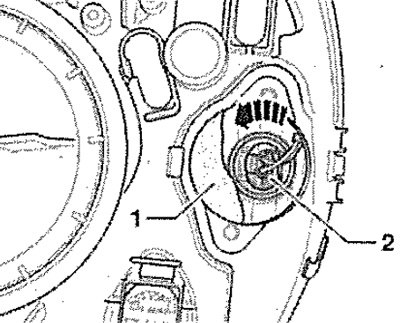

Выключить зажигание и все потребители электроэнергии. Снять крышку -2-. Повернуть лампу -1- влево -стрелка- и извлечь из корпуса фары.
Установка в обратном порядке.
Замена лампы PWY24W указателя поворота
Указание: Для замены лампы указателя поворота поставляется ремонтный комплект — лампа накаливания, уплотнительное кольцо, защитный колпачок и винты крепления.
Выключить зажигание и все потребители электроэнергии. Снять фару с неисправной лампой накаливания. Подцепить рассеиватель указателя поворота -1- с помощью отвёртки и извлечь. Действовать осторожно, чтобы остатки кожуха не попали в корпус фары. Повернуть и извлечь из фары патрон лампы -стрелка-. Отсоединить разъём -2- и заменить неисправную лампу накаливания.

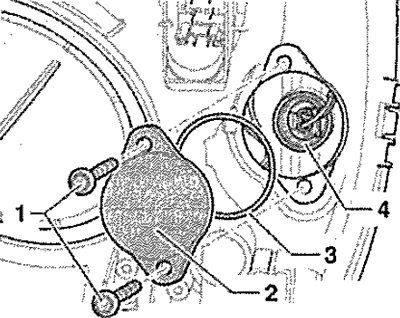

После установки новой лампы накаливания -4- закрепить защитный колпачок -2- с уплотнительным кольцом -3- винтами -1- (1,5 Нм).
Установка в обратном порядке.
