Блок предохранителей C
J519. Блок управления бортовой сети
J764. Блок управления эл. блокировки рулевой колонки
J965. Интерфейс системы санкционирования доступа и пуска двигателя
J9B4. 2-канальный усилитель сигнала для переносной рации
SC. Блок предохранителей С
SC3. Предохранитель 3 в блоке предохранителей С
SC15. Предохранитель 15 в блоке предохранителей С
SC16. Предохранитель 16 в блоке предохранителей С
SC17. Предохранитель 17 в блоке предохранителей С
SC18. Предохранитель 18 в блоке предохранителей С
SC19. Предохранитель 19 в блоке предохранителей С
Т2а. Разъём, 2-контактный
T4bj. Разъём 4-контактный .
T6ar. Разъём 6-контактный, за центральной консолью
*. Только для а/м с комплектом для подключения мобильного телефона
*2. Только для а/м с усилителем для мобильного телефона

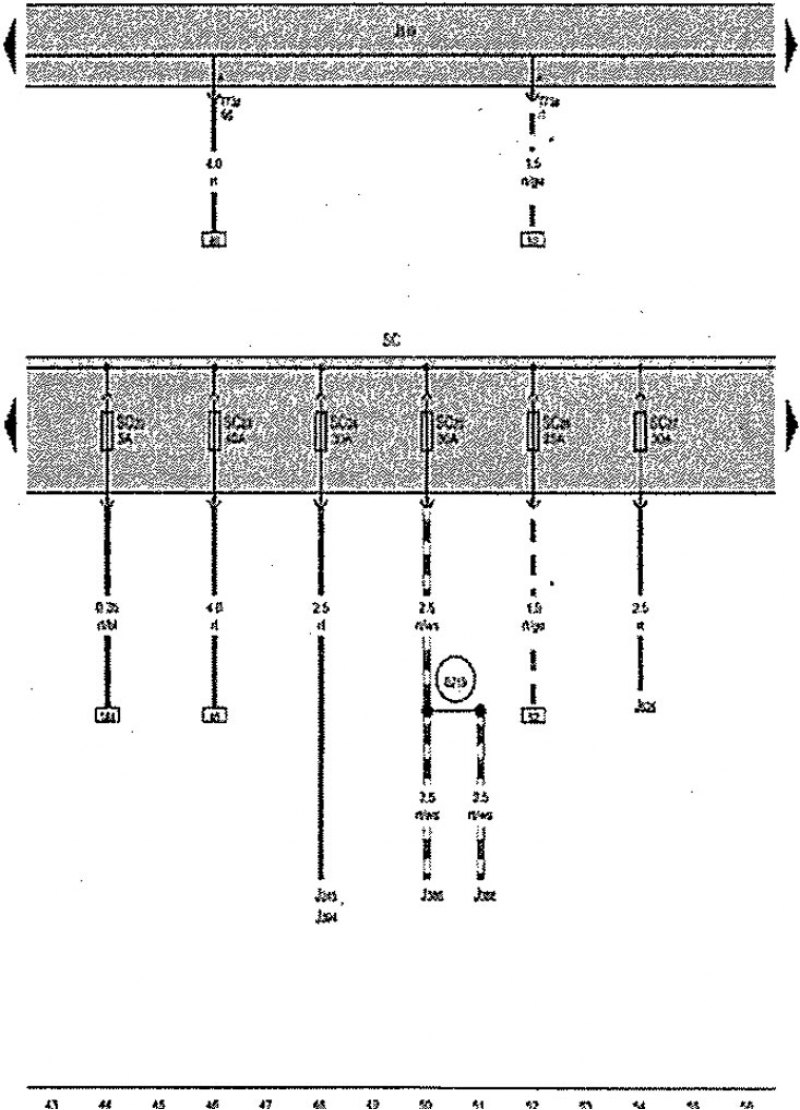

Блок предохранителей C
J245. Блок управления сдвижного люка
J386. Блок управления двери водителя
J388. Блок управления левой задней двери
J394. Блок управления шторки люка
J519. Блок управления бортовой сети
J525. Блок управления цифровой аудиосистемы
SC. Блок предохранителей С
SC20. Предохранитель 20 в блоке предохранителей С
SC23. Предохранитель 23 в блоке предохранителей С
SC24. Предохранитель 24 в блоке предохранителей С
SC25. Предохранитель 25 в блоке предохранителей С
SC26. Предохранитель 26 в блоке предохранителей С
SC27. Предохранитель 27 в блоке предохранителей С
Т73а. Разъём, 73-контактный
В219. Плюсовое соединение 4 (30а) в жгуте проводов салона
*. Только для а/м с подогревом сидений

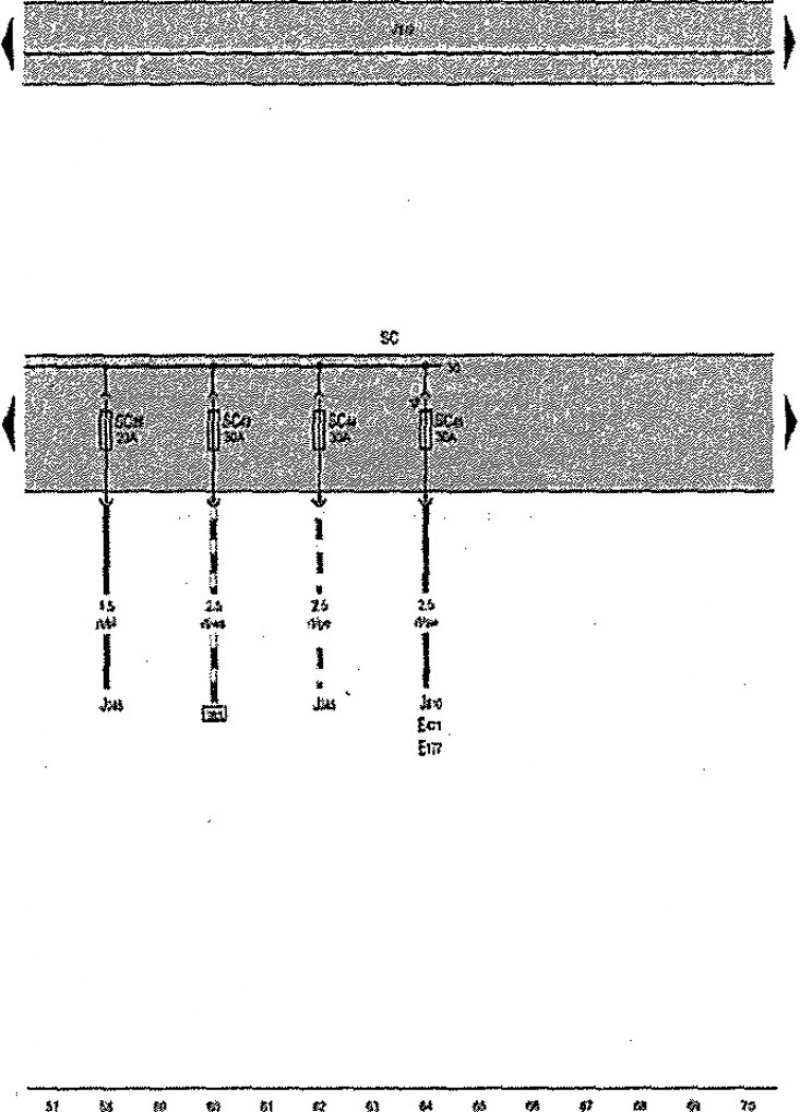

Блок предохранителей C
Е177. Переключатель регулировки положения поясничного подпора сиденья переднего пассажира
Е471. Панель управления регулировками сиденья переднего пассажира
J345. Блок управления распознавания прицепа, в багажном отсеке слева
J519. Блок управления бортовой сети
J810. Блок управления регулировки сиденья водителя, под сиденьем водителя
SC. Блок предохранителей С
SC28. Предохранитель 28 в блоке предохранителей С
SC43. Предохранитель 43 в блоке предохранителей С
SC44. Предохранитель 44 в блоке предохранителей С
SC45. Предохранитель 45 в блоке предохранителей С

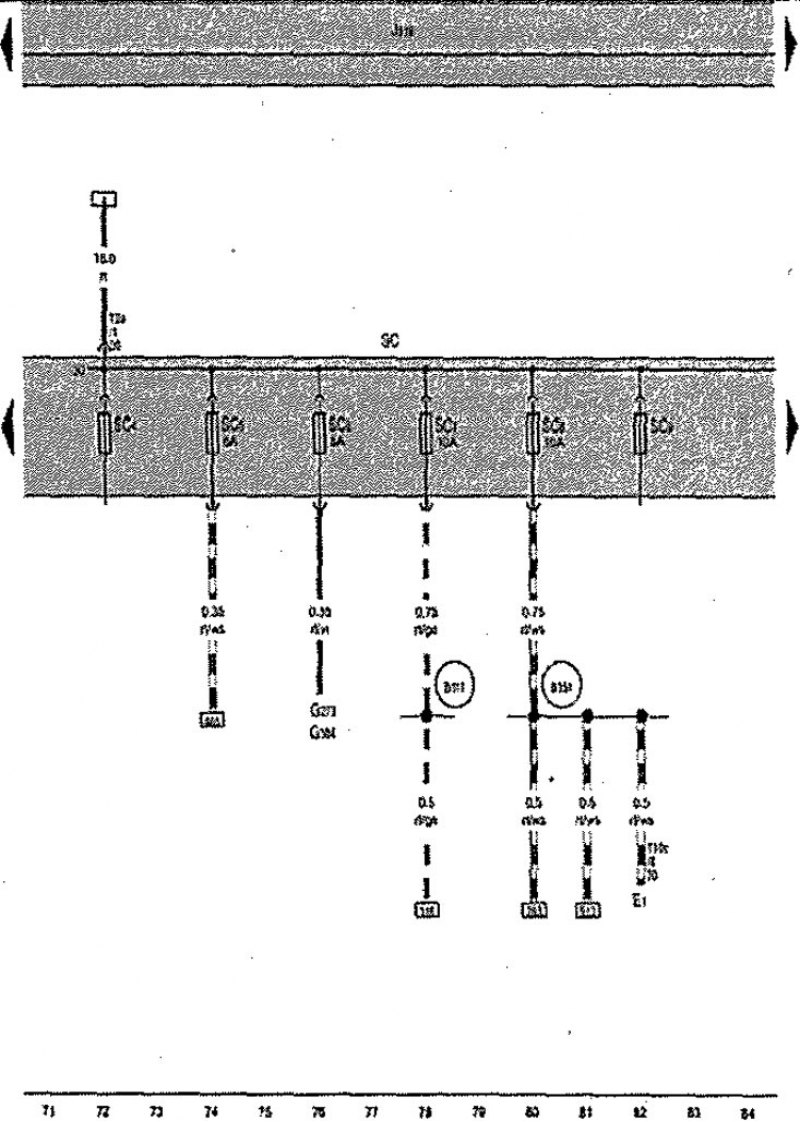

Блок предохранителей C
Е1. Переключатель освещения
G273. Датчик системы охраны салона
G384. Датчик наклона а/м
J519. Блок управления бортовой сети
SC. Блок предохранителей С
SC4. Предохранитель 4 в блоке предохранителей С
SC5. Предохранитель 5 в блоке предохранителей С
SC6. Предохранитель 6 в блоке предохранителей С
SC7. Предохранитель 7 в блоке предохранителей С
SC8. Предохранитель 8 в блоке предохранителей С
SC9. Предохранитель 9 в блоке предохранителей С
Т2а. Разъём, 2-контактный
Т10с. Разъем, 10-контактный
8111. Плюсовое соединение 1 (30а) в жгуте проводов салона
В151. Плюсовое соединение 3 (30а) в жгуте проводов салона
*. Дополнительное оборудование

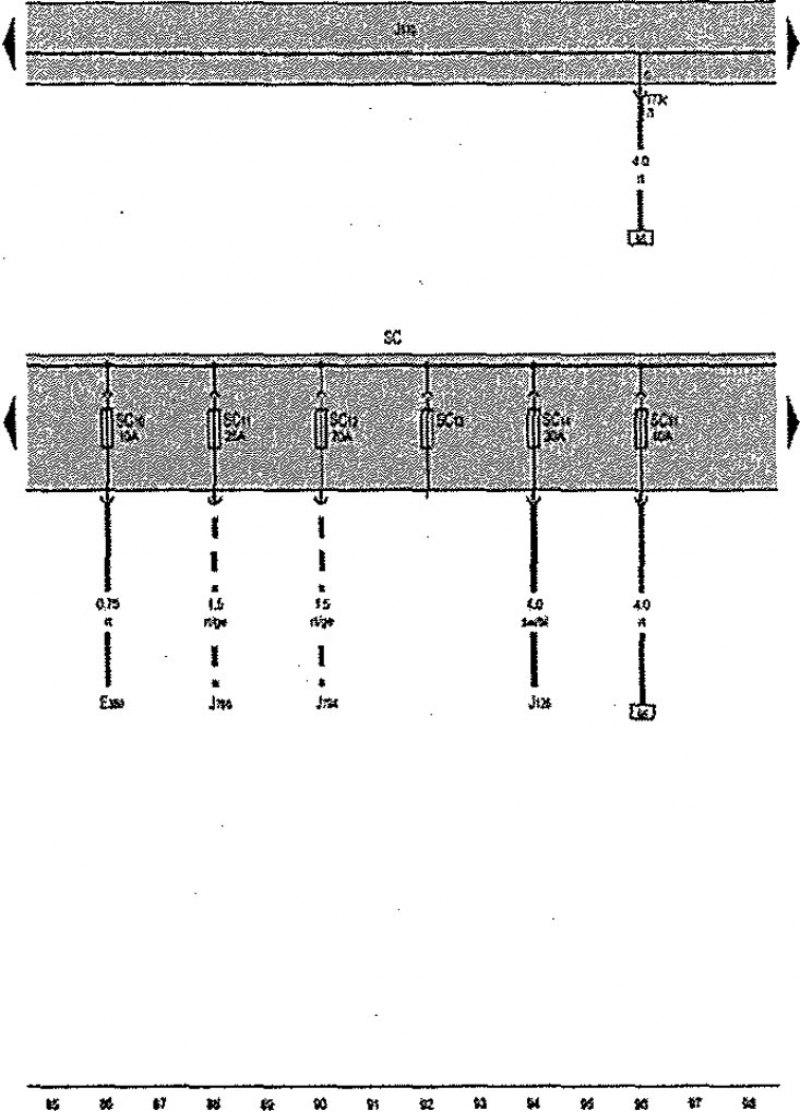

Блок предохранителей C
Е380. Панель управления мультимедийной системы
J126. Блок управления приточного вентилятора
J519. Елок управления бортовой сети
J786. Блок управления подогрева задних сидений, в багажном отсеке слева
J794. Блок управления информационной электронной системы 3
SC. Блок предохранителей С
SC10. Предохранитель 10 в блоке предохранителей С
SC11. Предохранитель 11 в блоке предохранителей С
SC12. Предохранитель 12 в блоке предохранителей С
SC13. Предохранитель 13 в блоке предохранителей С
SG14. Предохранитель 14 в блоке предохранителей С
SC31. Предохранитель 31 в блоке предохранителей С
Т73с. Разъём, 73-контактный

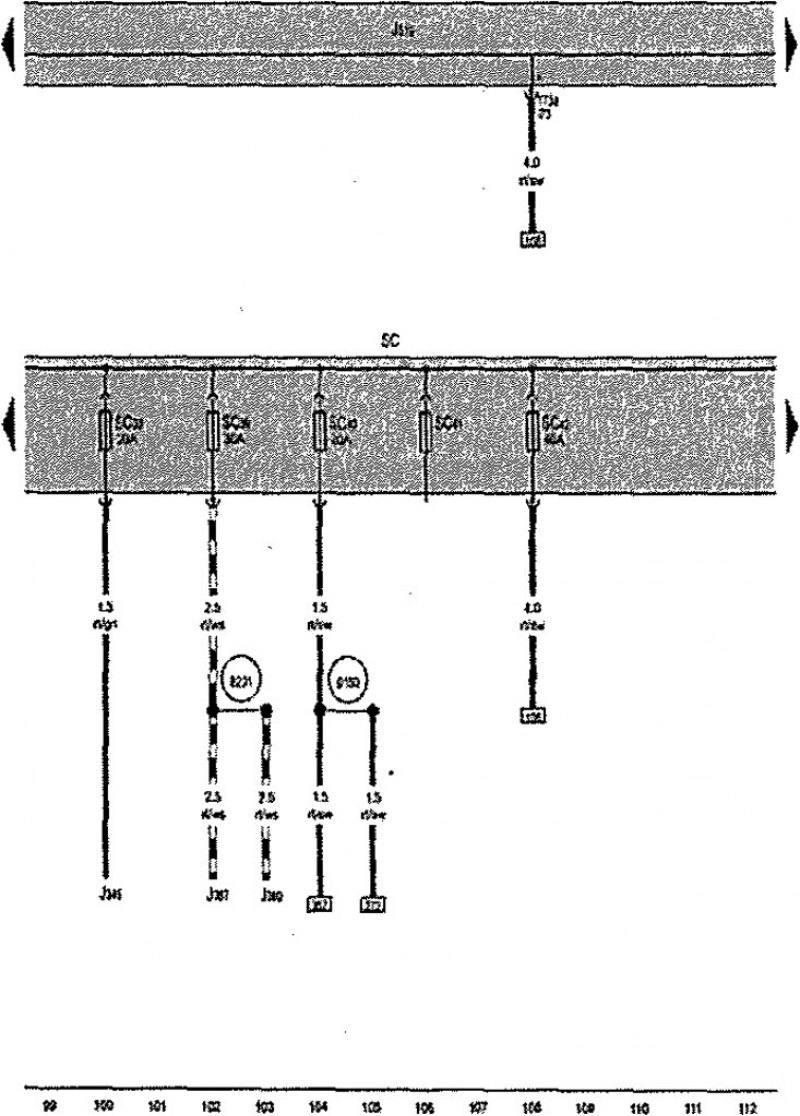

Блок предохранителей C
J345. Блок управления распознавания прицела, в багажном отсеке слева
J387. Блок управления двери переднего пассажира
J389. Блок управления правой задней двери
J519. Блок управления бортовой сети
SC. Блок предохранителей С
SC38. Предохранитель 38 в блоке предохранителей С
SC39. Предохранитель 39 в блоке предохранителей С
SC40. Предохранитель 40 в блоке предохранителей С
SC41. Предохранитель 41 в блоке предохранителей С
SC42. Предохранитель 42 в блоке предохранителей С
Т73а. Разъём, 73-контактный
В150. Плюсовое соединение 2 (30а) в жгуте проводов салона
В231. Плюсовое соединение 5 (30а) в жгуте проводов салона
*. Дополнительное оборудование
