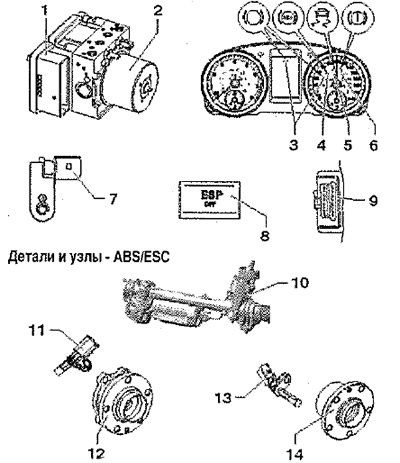

1. Блок управления ABS/ESC -Л 04-: Место установки: на а/м с левым расположением рулевого колеса — в моторном отсеке справа. Место установки: на а/м с правым расположением рулевого колеса — в моторном отсеке слева; с интегрированным узлом датчиков ESP -G419-. Не отсоединять разъём после успешной самодиагностики. Перед отсоединением разъёма выключить зажигание.
2. Гидравлический узел ABS -N55-: Место установки: на а/м с левым расположением рулевого колеса — на блоке управления в моторном отсеке справа. Место установки: на а/м с правым расположением рулевого колеса — на блоке управления в моторном отсеке слева Гидравлический узел состоит из следующих компонентов: Гидравлический насос ABS -V64-. Датчик тормозного давления 1 -G201-. Клапанный блок (включает впускные/выпускные клапаны). ЭБУ ABS -Л 04- и гидравлический узел ABS -N55-нельзя разъединять. Гидравлический насос -V64- и гидравлический узел ABS -N55- нельзя разъединять
3. Контрольная лампа износа тормозных колодок-К32-
4. Контрольная лампа ABS -К47-
5. Контрольная лампа ESC и ASR -К155-
6. Контрольная лампа тормозной системы -К118-
7. Выключатель стоп-сигнала -F-: Место установки: на главном тормозном цилиндре
8. Отключение ASR: возможно только клавишей в меню системы Infotainment
9. Диагностический разъём
10. Датчик угла поворота рулевого колеса -G85-: Датчик угла поворота рулевого колеса установлен в рулевом механизме и не может быть заменён отдельно
11. Передний правый/левый датчик частоты вращения -G45-/-G47-
12. Ступица колеса с подшипником ступицы колеса — передняя ось: Зубчатый диск датчика ABS встроен в ступицу колеса
13. Задний правый/левый датчик частоты вращения -G44-/-G46-
14. Ступица колеса с подшипником ступицы колеса — задняя ось: Зубчатый диск датчика ABS встроен в ступицу колеса. Детали и узлы гидравлического узла, усилителя тормозов
