Снятие и установка внутреннего зеркала заднего вида

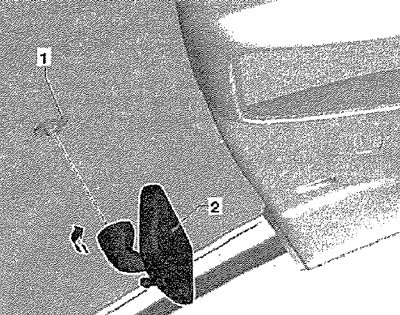

Повернуть внутреннее зеркало заднего вида -2- на 90° в направлении -стрелки- и снять с пластины крепления -1-.
Установка в обратном порядке.
Снятие и установка внутреннего зеркала заднего вида с датчиком дождя

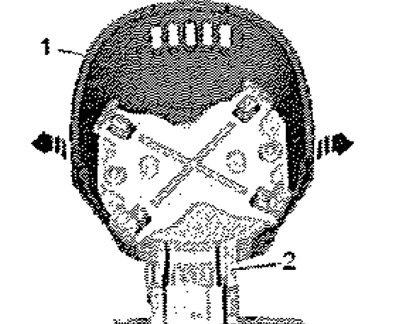

Повернуть зеркало до конца вниз, примерно на 25°.
 |
 |

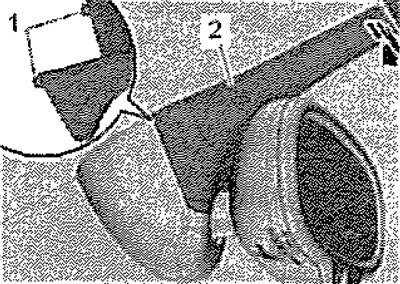

Отсоединить заднюю крышку -2- по -стрелке- вниз и одновременно отпереть отвёрткой фиксатор -1-. Отцепить и снять заднюю крышку. Осторожно отцепить ограничители -стрелки- и вывести переднюю крышку -1- из направляющих на пластине крепления внутреннего зеркала заднего вида -2- по направлению вниз.
Повернуть внутреннее зеркало -1- на 40° против часовой стрелки -стрелка- и снять по направлению вниз.

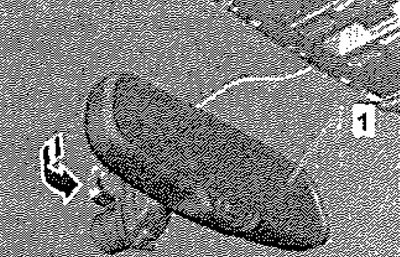

Отсоединить от внутреннего зеркала разъём, если имеется.
Установка в обратном порядке.
Снятие и установка внутреннего зеркала с датчиком дождя и камерой

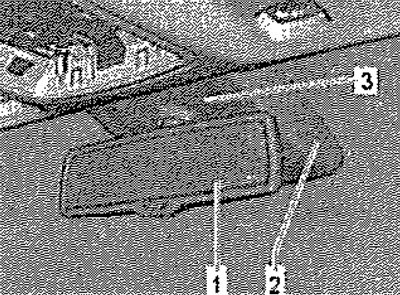

1. Внутреннее зеркало заднего вида
2. Крышка камеры
3. Крышка крепления внутреннего зеркала заднего вида
(Оригинал выложен на портале www.Autoinstruction.ru)
 |
 |

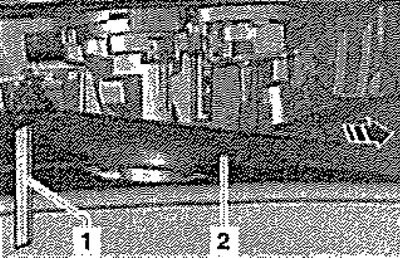

Вставить приспособление -Т30098- -2- в щель между крышками и отжать фиксатор -А-.

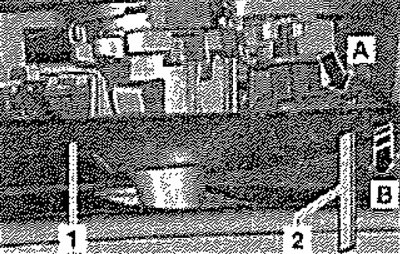

Отсоединить крышку -1- движением вниз по -стрелке В-. Вставить приспособление -Т30098- -1- в щель между крышками с другой стороны и отжать фиксатор.

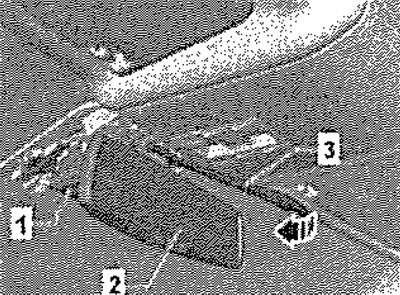

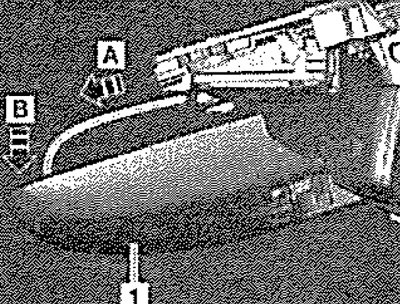

Снять накладку -2-. Выдвинуть крышку камеры -1- из крепёжной пластины по -стрелке А- и снять её по -стрелке В-.
 |
 |
Рожковым ключом -3- повернуть внутреннее зеркало -2- на 20°C против часовой стрелки -стрелка- и снять ло направлению вниз.
Отсоединить от внутреннего зеркала разъём.
Установка в обратном порядке.
