Указание: В случае отказа электропитания солнцезащитную штору можно перевести в положение для снятия (полностью открыть) вручную при помощи стандартного ключа Inbus. При работе с полотном солнцезащитной шторы необходимо следить за чистотой или накрывать уязвимые детали. При необходимости надеть защитные перчатки.

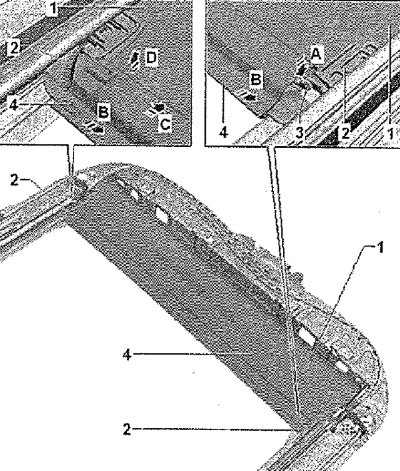

Привести солнцезащитную штору в полностью открытое положение. Снять переднюю часть стеклянной крышки. Снять заднюю часть стеклянной крышки. Снять рамку сдвижного люка. Отжать фиксатор -3- вниз -стрелка а-. Полностью сдвинуть дуговую опору -4- в сторону -стрелка b-. Выдвинуть противоположную дуговую опору -4- из механизма подачи шторы -2- назад -стрелка с-. При необходимости полностью вытянуть дуговую опору -4- из шторы -1- в сторону -стрелка d-.

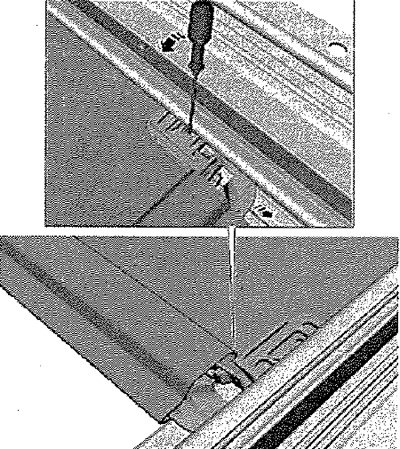

Указание. При последующих работах следить, чтобы не повредилась ткань шторы.

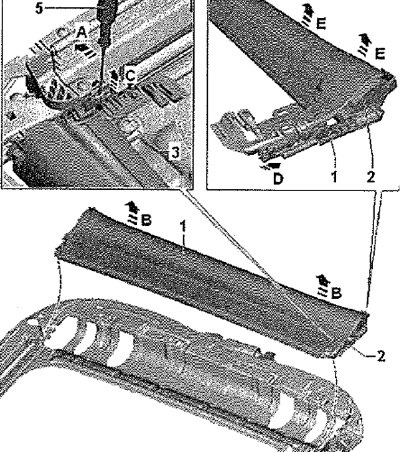

Осторожно приподнять крюк механизма подачи шторы шлицевой отверткой. Вытянуть солнцезащитную штору с механизмом подачи из направляющей движением назад. Повторить описанные операции с противоположной стороны. Вывернуть винты -3-. Разблокировать фиксатор -5- шлицевой отверткой -а-.
Извлечь солнцезащитную штору -1 - в сборе с креплением шторы слева и справа -2- из рамки сдвижного люка движением назад -стрелка d- и вверх -стрелка е-. Полностью снять штору с креплением с рамки сдвижного люка -стрелка b-.
Весь материал скопирован с сайта: www.AutoInstruction.ru
Установка
Указание: Дуговая опора и тросы привода солнцезащитной шторы должны быть чистыми от смазки.
Вставить солнцезащитную штору -1- с правым и левым креплением -2- в рамку сдвижного люка. Вставить крепление шторы в направляющие и зафиксировать. Ввернуть винты -3-. Момент затяжки — 3 Нм. Установка в обратном порядке.
Указание: После установки солнцезащитных штор необходимо проверить их синхронность и лёгкость хода. Для этого привести привод солнцезащитной шторы в движение вручную, вращая электродвигатель обычным шестигранным ключом, и проверить штору на образование складок и натяжение ткани.
После окончания всех работ выполнить установочный прогон электродвигателя солнцезащитной шторы.
