Указание: В зависимости от вариантов модели при снятии и установке замка капота необходимо учитывать небольшие различия. Трос привода -3- не отсоединяется от замка капота.
Открыть капот. Отсоединить трос привода -3- у соединителя троса. При соответствующей комплектации отсоединить разъём контактного выключателя капота. Вывернуть винты -2- (12 Нм) и вынуть замок капота -1- по -стрелке а- из передней несущей панели. Отсоединить конец -4- троса -3- от замка капота -1- -стрелка а-.
Установка
Закрепить конец -4- троса -3- в замке капота (если был отсоединён) -стрелка а-. Завести замок капота -1 - в переднюю несущую панель -см. стрелку b-. В зависимости от дополнительного оборудования подсоединить разъем контактного выключателя крышки капота. Момент затяжки винтов -2- (12 Нм). Вставить трос привода -3-в соединитель троса. Отрегулировать замок. Прежде чем закрыть капот, проверить работу рукоятки отпирания и троса.

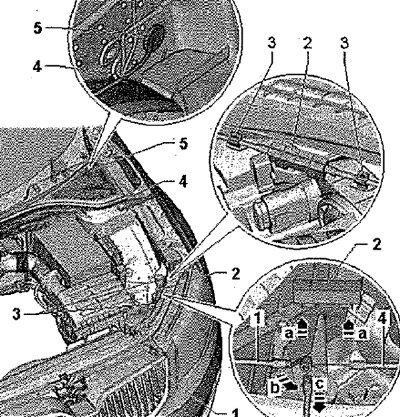

Разъединение троса
Открыть капот. Высвободить соединитель троса -2- над фарой со стороны водителя из передней несущей панели -стрелка а-. Вынуть троса привода -1- и -4- из соединителя тросов -2- по -стрелке а-. Трос привода -1 - отвести в сторону на 90° в направлении -стрелки b- и вывести из крепления в направлении стрелки -с-.
Установка
Установка в обратном порядке.
Указание: При установке троса -4- необходимо правильно закрепить втулку -5-. При закреплении троса -4- не забывать про зажимы -3-.
Источник статьи доступен на портале: AutoInstruction
Прежде чем закрыть капот, проверить работу рукоятки отпирания и троса.

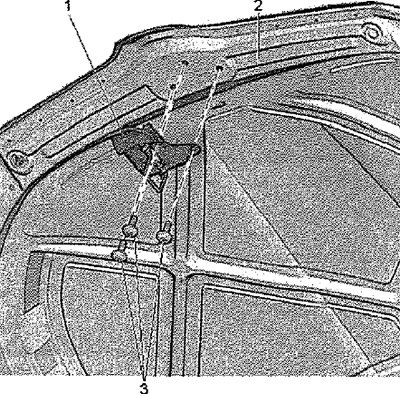

Снятие и установка скобы замка
Вывернуть винты -3-. Снять скобу замка -1- с капота -2-
Установка
Момент затяжки винтов -3- (9 Нм). Отрегулировать положение скобы относительно замка.
