Крепление переднего сидения к полу кузова в передней части
Каркас, подушечная вставка и обивка спинки переднего сидения
А – механизмы переднего сидения и их кожухи; В – подушечная вставка и обивка спинки переднего сидения; С – рама (каркас) спинки переднего сидения; D – рама спинки переднего сидения с возможностью установки поясничной части

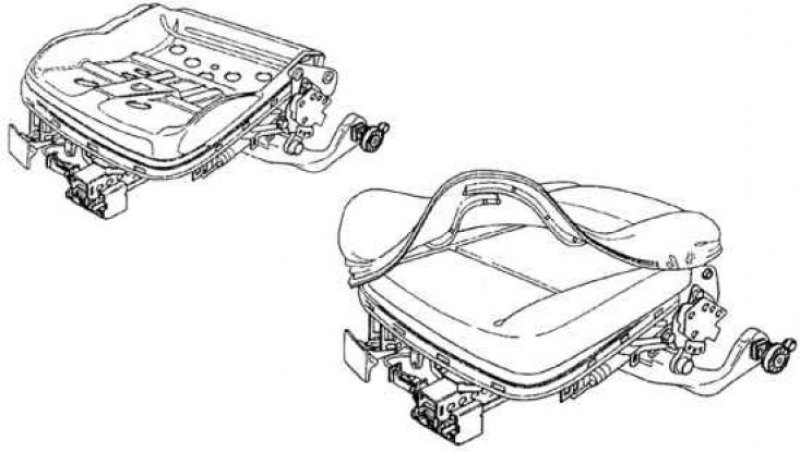

Рама основания переднего сидения

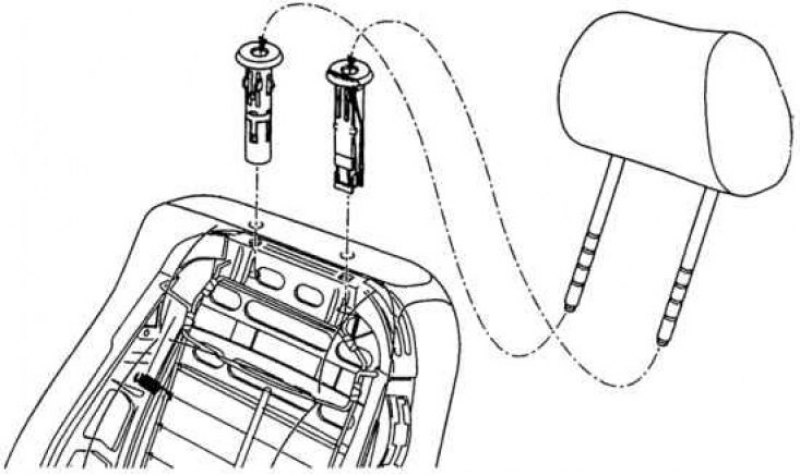

Подголовник переднего сидения и его крепление с возможностью установки по высоте
Передние сидения во всех исполнениях можно передвигать в пределах 14 положений общей длиной 244 мм. Арретирование сдвига достигается рукояткой, размещенной под сидением. Рукоятка соединена с арретиром гибким тросом. Накладка с арретиром крепко привинчена к кронштейну на полу двумя болтами М8. В задней части рамы основания сидения имеются кронштейны с горизонтально ориентированными отверстиями, в которые вводится штифт центрированный резиновой призмой в этих кронштейнах. На штифте имеется пластмассовый ролик и небольшое плечо с вспомогательным колесиком, ограничивающим прижим ролика к направляющим. Направляющая, в которую ролик вставлен и из которой он выходит, приварена к полу кузова.
У передних сидений всех исполнений можно плавно изменять наклон спинки вплоть до лежачего положения. Опрокидывающий механизм расположен по обеим сторонам спинки и соединен между собой трубкой. В нем имеется зубчатое колесо и управляется он рукояткой, расположенной всегда со стороны двери. При опрокидывании спинки в лежачее положение необходимо сначала вынуть подголовник. Опрокидывающий механизм не разбирается.
Как уже было сказано, передние сидения могут быть разного исполнения. Сидение водителя можно во всех модификациях автомобиля регулировать и по высоте. Регулируемое по высоте сидение пассажира стандартно поставляется только в автомобили модификации SLX. Для автомобилей GLX можно дозаказать управляемое по высоте сидение пассажира в качестве особого оснащения.
Регулировка по высоте производится с помощью вспомогательной рамы, на которой находятся сдвигаемые элементы и приспособления для управления ими. Эта рама соединена с основной консолями не одинаковой длины. Устроенный таким образом параллелограмм устанавливает сидение на разную высоту и одновременно меняет наклон и основания сидения. Механизм установки по высоте управляется рычагом, при отклонении его вниз от основного положения основание сидение опускается, вверх - постепенно поднимается. Управляющий рычаг размещен на раме основания сидения со стороны двери. В подвешивании рамы основания сидения к вспомогательной раме принимают участие очень сильные пружины для уравновешивания массы седока. В спинках сидений автомобилей модификаций LX и GLX в стальной раме находится проволочная сеть, завешанная для пружинения на коротких тугих пружинах. На нее укладывается полиуретановая вставка.
В спинках сидения SLX имеется стандартное (для автомобилей GLX это особое оснащение) оборудование, позволяющее выпучивать спинку в поясничной области, тем самым удобно и по желанию седока подпирать ему спину. Оборудование представляет собой упругий пластмассовый элемент, заменяющий упругую проволочную сетку. В нижней трети сзади у него имеется шарнир с выдвигаемым рычагом. С помощью гибкого троса закрепленный конец рычага поднимается и тем самым выпучивает шарнир на поясничной части спинки. Это устройство существенно улучшает комфорт. Другим элементом, повышающим комфортность водителю и пассажиру, является подогрев передних сидений. Их можно заказать в качестве особого оснащения для автомобилей модификаций GLX и SLX. Нагревательный элемент – карбоновая сетка, вставленная в хлопчатобумажную ткань – находится под текстильной обивкой в основании сидения и спинке.
Разъемы для подсоединения к электросети автомобиля находятся на рамах передних сидений. Мощность нагрева вставки регулируется поворотным реостатом. Устройство имеет плавкий предохранитель и термостат, поддерживающий температуру в заданных пределах.
(Смотрите оригинал на указанном сайте: autoinstruction.ru)
Кроме управляющих элементов все механизмы прикрыты пластмассовыми кожухами.
