Монтаж приборной доски на центральной трубке
1 – приборная доска; 2 – центральная трубка; 3 – узел подушки безопасности (в случае установки)

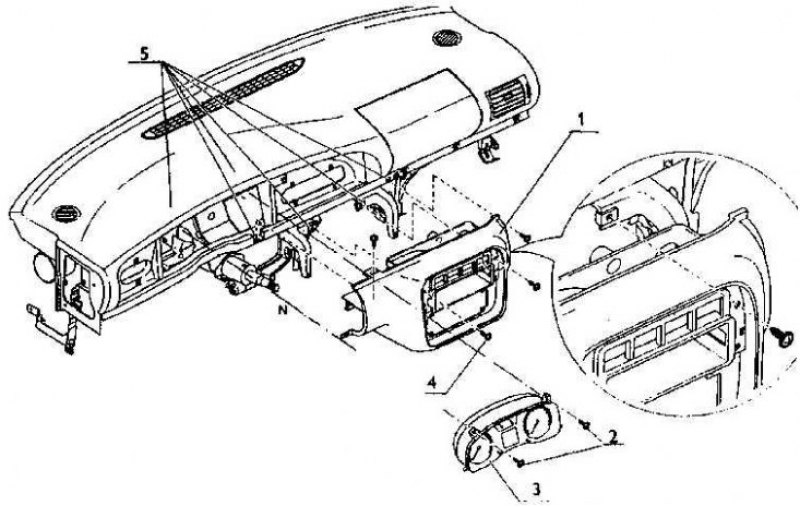

Монтаж центральной части приборной доски
1– центральная часть приборной доски; 2 – болт 4,2х16; 3 – комбинированный прибор; 4 – болт 4,2х16; 5 – гайка 4,2х12х16

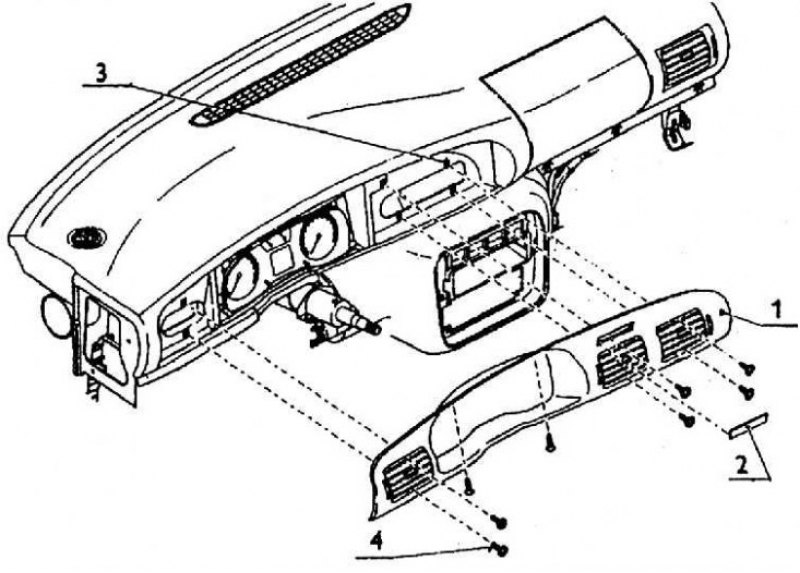

Монтаж приборного щитка
1 – приборный щиток в сборе; 2 – крышка; 3 – гайка SТ 4,2х16х12; 4 – болт 4,2х16
Установка выключателей в центральной части доски, кожуха и заглушек
1 – центральная часть приборной доски; 2 – центральный кожух; 3 – заглушка; а – только защелкивается

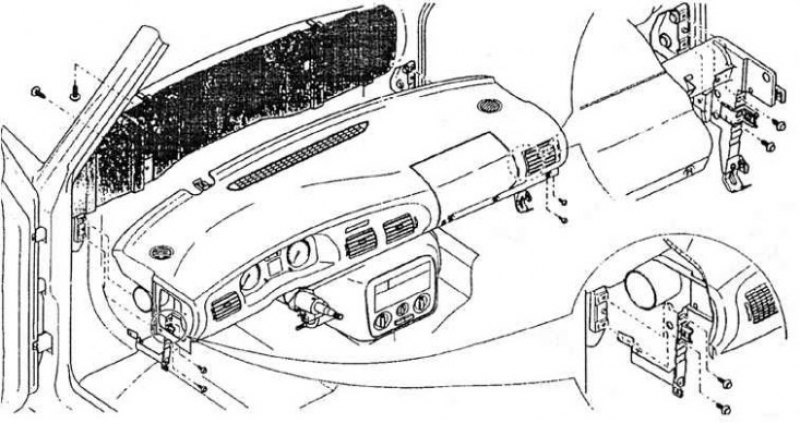

Установка приборной доски в сборе в кузов – вид сбоку
В данном описании под приборной доской в сборе будут подразумеваться все детали приборной доски, устанавливаемые на подготовительном (предмонтажном) рабочем месте на центральной несущей трубке. Перед установкой приборной доски на центральной трубке уже установлены рулевая колонка в сборе и узел подушки безопасности для пассажира. На места на кронштейнах, куда укладывается приборная доска, предварительно наклеивается войлочная изолирующая лента.
Затем устанавливается и прикрепляется (шестью болтами) сама приборная доска. В верхней части доски посредине находится решетка для доступа воздуха к лобовому окну, а по бокам решетчатые кружки (см. рис. Монтаж приборной доски на центральной трубке).
[Оригинал опубликован на веб-сайте: Autoinstruction.ru]
Место на приборной доске (оконтуренное зазором), под которым закреплен узел подушки безопасности для пассажира, при приведении в действие подушки безопасности уходит вверх. Если подушка безопасности отсутствует, поверхность доски гладкая, без щелей. Частями приборной доски является также и разводка воздуха для передней части кабины.
Учитывая тематическую преемственность, необходимо дополнить, что к упомянутой разводке (после установки центральной трубки с приборной доской в кузове) подсоединяется разводка воздуха из двух частей к заднему полу. Она укладывается под ковриком по сторонам центрального лонжерона каркаса и представляет собой плоские пластмассовые трубки прямоугольного сечения, выходящие из коврика за передними сидениями.
После закрепления основной части приборной доски следует монтаж ее центральной части, а также объединенного (комбинированного) прибора со спидометром, тахометром и другими индикаторами (см. рис. Монтаж центральной части приборной доски). Спереди на центральной части потом на пластмассовом упругом шипе закреплен верхний кожух. Затем происходит монтаж выключателей, заглушек, в случае необходимости радио (см. рис. Монтаж приборного щитка). Приборная доска отличается для автомобилей без подушки безопасности перед пассажиром и автомобилей с подушкой безопасности. На центральной трубке либо имеются кронштейны для крепления узла подушки безопасности, либо отсутствуют.
Все выключатели, размещенные на приборной доске, укреплены только защелкиванием в упругих зажимах.
Приборный щиток, в котором находятся три регулируемых решетки для изменения направления потока воздуха, закреплен восемью болтами (см. рис. Установка выключателей в центральной части доски, кожуха и заглушек). На рулевой колонке установлен многоцелевой выключатель. На левой боковой части приборной доски размещается панель предохранителей.
Укомплектованная таким образом приборная доска привинчивается – на каждой стороне двумя болтами – к кронштейнам, закрепленным на внутренних поверхностях передних стоек кузова (каркаса) (см. рис. Установка приборной доски в сборе в кузов – вид сбоку).
