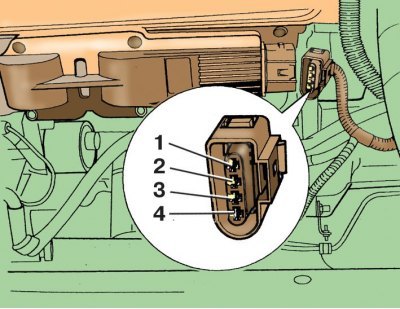

Нумерация контактов соединительной колодки модуля зажигания двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт

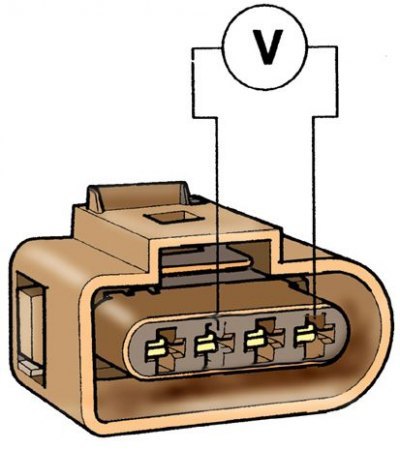

Проверка напряжения питания модуля зажигания
Двигатели 1,0 л, 37 квт и 1,4 л, 50 кВт
1. Предварительно проверьте напряжение аккумуляторной батареи. Оно должно быть не менее 11,5 В.
2. Отсоедините колодку 3 (см. рис. Детали системы зажигания двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт) с проводами от модуля 1 зажигания.
3. Подсоедините вольтметр к контактам 2 (см. рис. Нумерация контактов соединительной колодки модуля зажигания двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт) и 4 соединительной колодки модуля зажигания.
4. Включите зажигание. Вольтметр должен показать напряжение аккумуляторной батареи. Если вольтметр покажет 0, проверьте на обрыв провода между контактами 4 колодки и «массой» и между контактом 2 колодки и предохранителем № 52.
5. Отсоедините колодку жгута проводов форсунок от жгута проводов (см. подраздел 2.7).
6. Подсоедините индикатор напряжения со светодиодом к контактам 1 и 4 колодки модуля зажигания, затем к контактам 3 и 4.
7. Проверните двигатель стартером – светодиод должен мигать в обоих случаях. В противном случае проверьте проводку на обрыв и короткое замыкание.
8. Если нет обрыва или короткого замыкания в проводах, а вольтметр, подсоединенный к контактам 2 и 4, показывает 0, замените блок управления двигателем.
9. Если нет обрыва или короткого замыкания в проводах, а вольтметр, подсоединенный к контактам 2 и 4, показывает напряжение аккумуляторной батареи, замените модуль зажигания.
ДВИГАТЕЛИ 1,4 л, 55 И 74 кВт
1. Предварительно проверьте напряжение аккумуляторной батареи. Оно должно быть не менее 11,5 В.
2. Отсоедините колодку 3 (см. рис. Детали системы зажигания двигателей 1,4 л, 55 и 74 кВт) с проводами от модуля 2 зажигания.
Источник статьи доступен на портале: autoinstruction.ru
3. Подсоедините вольтметр к контактам 2 (см. рис. Проверка напряжения питания модуля зажигания) и 4 соединительной колодки модуля зажигания.
4. Включите зажигание. Вольтметр должен показать напряжение аккумуляторной батареи. Если вольтметр покажет 0, проверьте на обрыв провода между контактами 2 колодки и блоком реле и между контактом 4 колодки и «массой».
5. Отсоедините колодку жгута проводов форсунок от жгута проводов (см. подраздел 2.7).
6. Подсоедините индикатор напряжения со светодиодом к контактам 1 и 4 колодки модуля зажигания, затем к контактам 3 и 4.
7. Проверните двигатель стартером. Светодиод должен мигать в обоих случаях.
8. Если вольтметр показывает какое-либо напряжение и светодиод мигает, замените модуль зажигания. Если светодиод не мигает, проверьте провода на обрыв или короткое замыкание.
9. Если нет обрыва или короткого замыкания в проводах, замените блок управления двигателем.
