Замена заднего амортизатора — снятие и установка (Renault Symbol II)

• Гайка верхней опоры амортизатора — 20 Нм
• Болт нижней опоры амортизатора — 105 Нм

Детали амортизатора задней подвески: 1 - шток амортизатора; 2 - рабочий цилиндр амортизатора; 3 - проушина нижнего крепления; 4 - защитный колпачок; 5 - защитный чехол; б - буфер сжатия; 7 - шайба; 8 - нижняя резиновая втулка; 9 - распорная втулка; 10 - верхняя резиновая втулка; 11 - шайба; 12 - гайка крепления штока амортизатора

Снятие амортизатора

• включите заднюю передачу (или установите рычаг селектора в положение «Р»);
• поднимите заднюю часть автомобиля и установите под кузов страховочные опоры;
• снимите с нужной стороны колесо и полностью отпустите стояночный тормоз;
• немного поднимите домкратом задний продольный рычаг, чтобы разгрузить амортизатор;

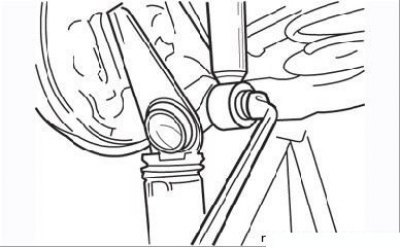

Рисунок 5.12. Выворачивание нижнего болта крепления заднего амортизатора

• выверните нижний болт крепления амортизатора (Рисунок 5.12);

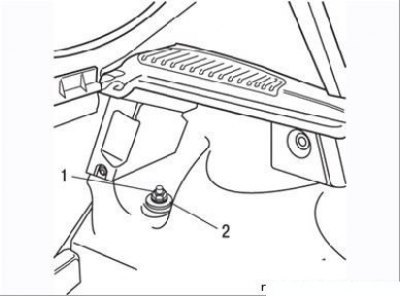

Рисунок 5.13. Крепление верхней части заднего амортизатора: 1 – гайка; 2 – подушка

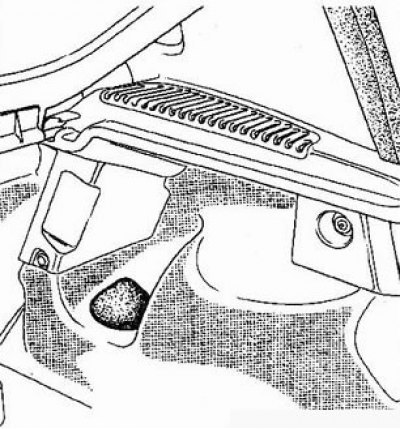

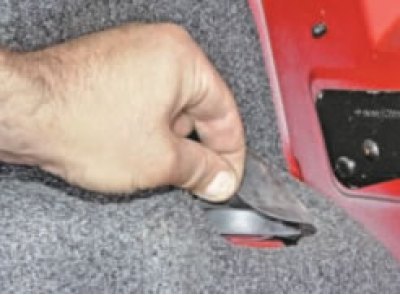

• в багажном отделении снимите колпачок верхней опоры амортизатора, отверните гайку и снимите резиновую подушку (Рисунок 5.13);

• снимите амортизатор с автомобиля;

Внимание! Два амортизатора одновременно не снимать.

• проверьте состояние амортизатора, как описано для передней подвески. При обнаружении повреждений замените амортизатор.

Установка

• при установке нового амортизатора как следует «прокачайте» его полностью несколько раз (если амортизатор находился в горизонтальном положении);
• установите амортизатор на место, затянув его элементы крепления от руки;
• выполните остальные операции в порядке, обратном снятию;
• опустите автомобиль;
• несколько раз «прокачайте» подвеску и затяните крепления амортизатора установленным моментом.
