Снятие
- установите автомобиль на подъемник или поднимите переднюю часть автомобиля и поставьте опоры под кузов;
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- снимите правое переднее колесо;
- примите меры против утечки тормозной жидкости, для чего положите под крышку компенсационного бачка полиэтиленовый кружок или пережмите шланг к главному тормозному цилиндру;
- в моторном отсеке отключите от гидроблока большой контактный разъем;
- выверните два болта крепления и снимите провода соединения с «массой»;

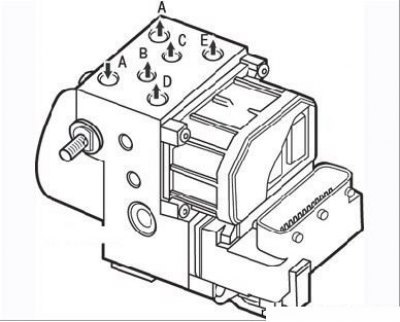

Рисунок 7.35. Подсоединение трубопроводов к гидроблоку: A – вход от главного цилиндра; B – заднее левое колесо; C – заднее правое колесо; D – переднее правое колесо; E – переднее левое колесо
- протрите место вокруг соединений трубок. Запомните, как трубки подключены к блоку, чтобы правильно установить их при сборке: трубки и входы в блок имеют цветную маркировку (Рисунок 7.35). Отверните гайки соединений и аккуратно снимите трубки. Изолируйте трубки от проникновения в систему грязи. Немедленно смойте разлитую жидкость;
- выверните верхний болт крепления кронштейна гидроблока;
Рисунок 7.36. Два болта крепления кронштейна гидроблока (стрелки слева) и три болта крепления теплоизоляционного щитка (стрелки справа)
- действуя снизу автомобиля, отсоедините приемную трубу системы выпуска отработавших газов, три болта крепления теплоизоляционного щитка выпускного коллектора (Рисунок 7.36) и два нижних болта крепления кронштейна гидроблока;
- выньте гидроблок через нишу арки колеса.
Внимание! Ремонт гидроблока возможен только на специализированной станции.
Установка
Установка гидроблока проводится в порядке, обратном снятию, при этом выполните следующее:
- надежно затяните гайки крепления блока;
- устанавливайте трубки по сделанным меткам;
- гайки соединений трубок затягивайте предписанными моментами;
- убедитесь в правильной прокладке проводов и присоедините контактный разъем;
- перед подключением провода к аккумуляторной батарее прокачайте систему, как описано выше.
(Материал опубликован ранее на: «autoinstruction.ru»)
Примечание. ЭБУ встроен в гидроблок, поэтому его нельзя заменить отдельно.
