- установите автомобиль на подъемник или приподнимите переднюю часть автомобиля и установите страховочные опоры под кузов;
Рис. 4.24. Снятие чехла рукоятки рычага переключения передач
- в салоне автомобиля аккуратно отсоедините чехол рычага переключения передач от консоли (рис. 4.24);

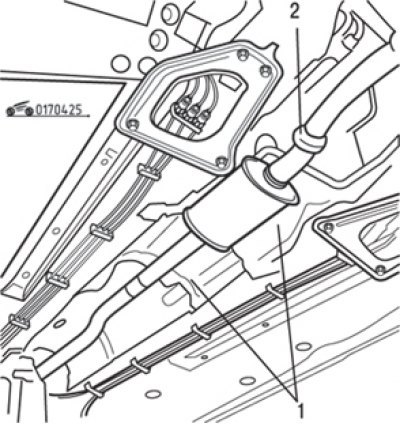

Рис. 4.25. Снятие крепления теплоизоляционных щитков (1) и хомута (2), соединяющего переднюю и заднюю части системы выпуска отработавших газов
- снимите теплоизоляционные щитки под автомобилем и отсоедините заднюю часть системы выпуска отработавших газов от передней части (рис. 4.25). Подоприте стойкой заднюю часть системы;
Рис. 4.26. Снятие корпуса рычага переключения передач: А – гайка штока переключения; стрелками показаны четыре гайки крепления корпуса к полу кузова
- отверните гайку, снимите шайбу и отсоедините шток переключения передач от нижней части рычага переключения передач. Отверните четыре гайки крепления к полу корпуса рычага переключения передач и опустите его вниз (рис. 4.26);
Рис. 4.27. Узел крепления штока переключения передач
- отогните резиновый чехол, отверните болт в передней части штока, снимите шайбу и втулку (рис. 4.27). Запомните расположение деталей (рис. 4.28). Снимите шток с коробки передач;
Рис. 4.28. Детали крепления штока переключения передач: 1 – болт; 2 – гайка; 3 – втулка
(Оригинал опубликован на онлайн-портале www.autoinstruction.ru)
- перед снятием вилки механизма пометьте ее положение относительно штока, ослабьте болт хомута и отсоедините вилку;
- осмотрите детали - изношенные или поврежденные замените.
Порядок установки:
- смажьте шарнирные соединения рычага переключения передач и ось тяги привода переключения передач смазкой 33 Medium;
- установите вилку на шток, как отмечено при снятии, и надежно затяните хомут;
- если устанавливаете новые детали, то при установке вилки на шток проследите, чтобы было видно примерно 7–8 мм рифленой части вилки; вилка должна быть обращена выступающей частью в сторону коробки передач;
- присоедините вилку к рычагу коробки передач, установите втулку, болт и гайку;
- оставшиеся операции выполните в порядке, обратном снятию;
- проверьте и отрегулируйте механизм переключения передач.
Внимание! Для точной регулировки механизма требуется приспособление B.Vi. 1133 – фиксатор рычага переключения передач в положении первой передачи.
