Порядок снятия:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- слейте из системы охлаждения жидкость, сняв с радиатора нижний шланг;
- снимите ремень привода газораспределительного механизма и натяжной ролик (см. подраздел «Головка блока цилиндров»);

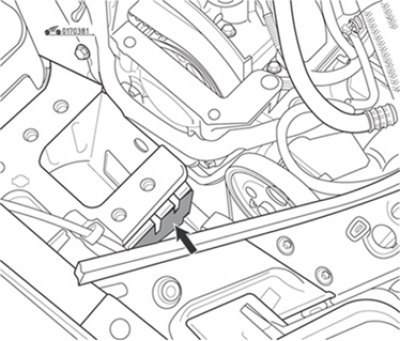

Рис. 3.81. Акустический груз
- снимите акустический груз (рис. 3.81);

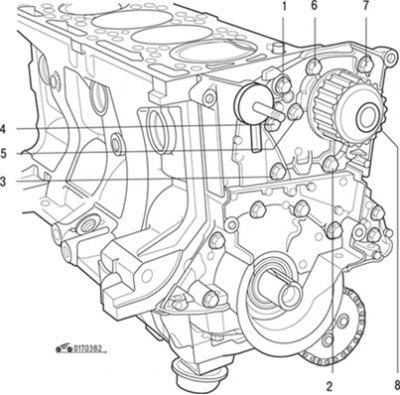

Рис. 3.82. Болты крепления водяного насоса: 1–8 – последовательность затяжки болтов
- ослабив, отверните болты крепления водяного насоса (рис. 3.82), запомнив их установку, поскольку они разной длины;
- снимите с блока цилиндров водяной насос в сборе;
- очистите привалочные поверхности насоса и блока цилиндров. Категорически запрещается применять для этого инструменты с острой кромкой. Используйте средство Decapjoint, которое растворяет остатки прокладки.
Нанесите указанное средство на очищаемую поверхность, подождите примерно 10 мин, затем удалите средство деревянным шпателем. Эту операцию рекомендуется выполнять в защитных перчатках. Не допускайте попадания чистящего средства на лакокрасочные покрытия.
Порядок установки:

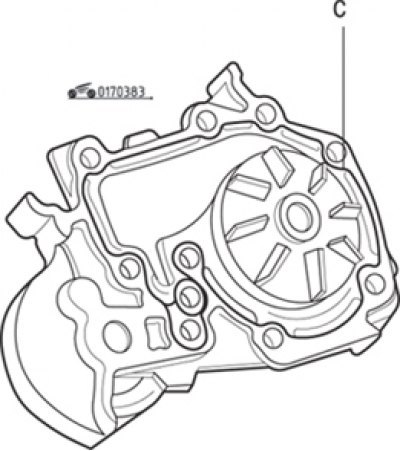

Рис. 3.83. Нанесение герметика на привалочную поверхность водяного насоса: с=0,6–1,0 мм
- нанесите полоску герметика Loctite 518 шириной 0,6–1,0 мм (рис. 3.83) на привалочную поверхность устанавливаемого насоса;
- установите насос на блок цилиндров, поставьте болты на свои места и затяните их предварительно моментом 8 Н·м в последовательности, указанной на рис. 3.83, затем затяните окончательно болты М6 моментом 11 Н·м, а болты М8 моментом 22 Н·м;
Примечание. Нанесите 1–2 капли герметика Loctite Frenetanch на болты 1 и 4 (см. рис. 3.83) крепления водяного насоса.
- выполните оставшиеся операции в порядке, обратном снятию;
- проверьте отсутствие течи охлаждающей жидкости.
