Съемные детали кузова «Рено Симбол 1 1999-2008, бензин» (Кузов и салон: Экстерьер (кузов))

Зазоры между деталями кузова должны быть одинаковы по всей длине. При установке новых съемных элементов очень важно соблюдать установленные фирмой Renault зазоры и допуски к ним, так как в противном случае может заклинивать установленные элементы или резко повышаться уровень шума в кузове. Кроме того, нарушаются эстетические нормы, предъявляемые к автомобилю.

Рис. 9.1. Зоны контроля зазоров между кузовом и съемными элементами кузова

На рис. 9.1 показаны зоны автомобиля, для которых установлены контролируемые зазоры между кузовом и его съемными элементами, а на рис. 9.2а

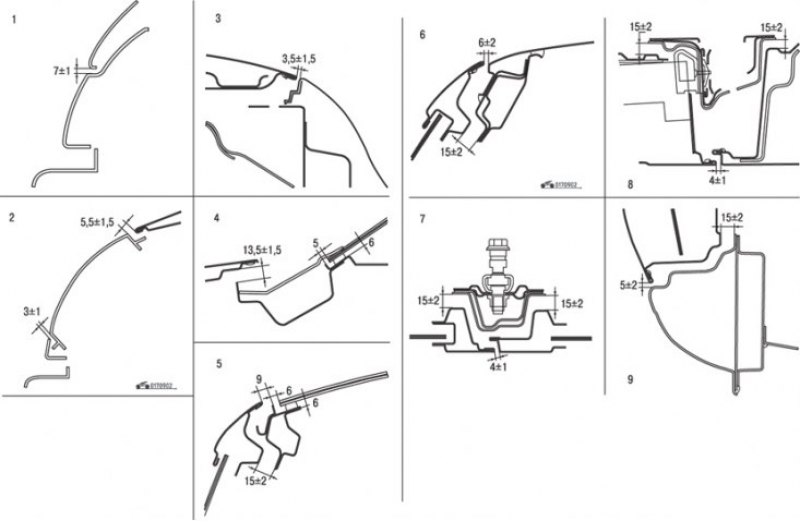

Рис. 9.2а. Зазоры в сопряжениях кузова и съемных элементов

Рис. 9.2b. Зазоры в сопряжениях кузова и съемных элементов

и 9.2b приведены значения зазоров.
