Автомобили с бензиновым двигателем объемом 1,6-/2,0 литра
Корпус дроссельной заслонки требуется демонтировать при выполнении многих работ в моторном отсеке.
Снятие
1. Снимите воздушный фильтр.
2. Отсоедините штекеры датчика 1 температуры впускаемого воздуха, а также потенциометра 8 открытия дроссельной заслонки (см. иллюстрацию).

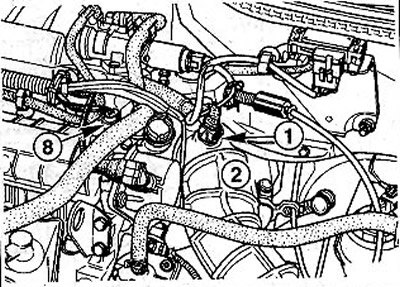

3.2 Отсоедините штекеры датчика 1 температуры впускаемого воздуха, а также потенциометра 8 открытия дроссельной заслонки
3. Ослабьте винтовой зажим хомута крепления шланга 2 на патрубке дросселя и снимите шланг(см. иллюстрацию) 3.2).
4. Отсоедините от рычага дроссельной заслонки трос акселератора.
5. Отсоедините шланг вентиляции картера.
6. Пережмите с помощью струбцин, например, HAZET 4590-2 или FACOM Mot. 453-01 шланги 6 охлаждения в местах, обозначенных на иллюстрации 3.6 линией. Если это не будет сделано, то после выполнения следующей операции из системы охлаждения произойдет утечка жидкости.

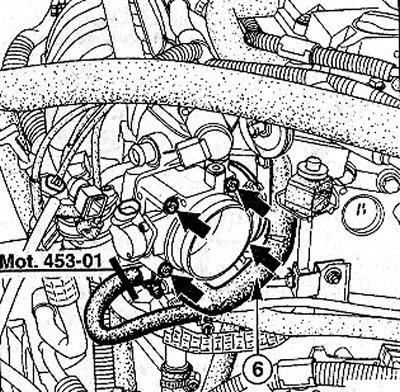

3.6 Пережмите с помощью струбцин, например, HAZET 4590-2 или FACOM Mot. 453-01 шланги 6 охлаждения в местах, обозначенных линией
7. Ослабьте зажимные хомуты на шлангах 6 и отсоедините шланги (см. иллюстрацию 3.6).
8. Вывинтите четыре болта (см. стрелки на иллюстрации 3.6) и снимите корпус дроссельной заслонки.
Установка
9. Замените плоскую уплотнительную прокладку между корпусом дроссельной заслонки и впускным коллектором. Прежнее уплотнение снимите, а также удалите его остатки с уплотняемых поверхностей.
10. Закрепите корпус дроссельной заслонки четырьмя болтами. Момент затяжки болтов составляет 15 Нм.
11. Подсоедините шланги системы охлаждения и закрепите их на патрубках хомутами.
12. Снимите со шлангов струбцины, которыми они пережимались во избежание утечки охлаждающей жидкости. ’
13. Подсоедините шланг 5 вентиляции картера (см. иллюстрацию 3.2).
14. Подсоедините штекеры датчика температуры всасываемого воздуха и потенциометра дроссельной заслонки.
15. Закрепите на рычаге дроссельной заслонки трос акселератора и отрегулируйте его натяжение.
16. Закрепите на корпусе дроссельной заслонки шланг забора воздуха. Винт хомута крепления шланга должен находиться на стороне, противоположной тросу акселератора.
17. Поставьте на место воздушный фильтр.
18. Залейте охлаждающую жидкость и удалите из системы охлаждения воздух.
