Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите корпус воздушного фильтра (K4J).
Снимите впускной коллектор (К4М).

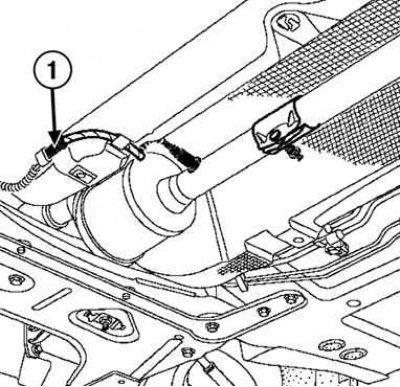

Рис. 2.253. Отсоединение колодки проводов нижнего кислородного датчика: 1 – датчик
Отсоедините колодку проводов от нижнего кислородного датчика (рис. 2.253).

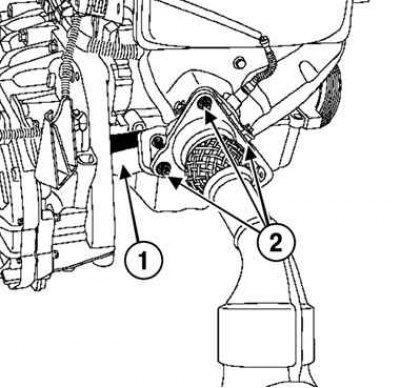

Рис. 2.254. Снятие подкоса выпускного коллектора: 1 – гайки крепления; 2 – подкос выпускного коллектора
[Оригинал найдёте на этом ресурсе: Autoinstruction.ru]
Открутите гайки крепления фланца приемной трубы выпускного трубопровода и снимите подкос выпускного коллектора (рис. 2.254).
Примечание. Отметьте маркером положение кронштейнов подушек подвески выпускного трубопровода на кузове.

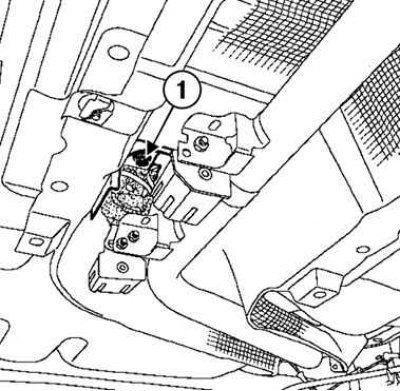

Рис. 2.255. Отворачивание болта крепления кронштейна подушки подвески выпускного трубопровода: 1 – болт
Отверните болт крепления кронштейна подушки подвески выпускного трубопровода к кузову (рис. 2.255).

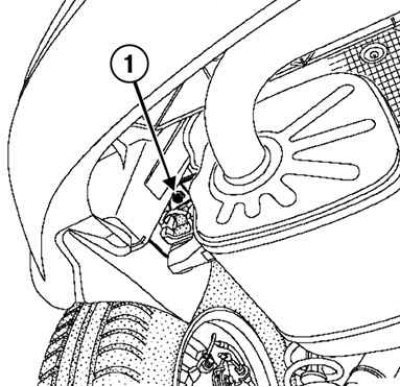

Рис. 2.256. Отворачивание болта крепления кронштейна подушки подвески основного глушителя: 1 – болт
Отверните болт крепления кронштейна подушки подвески основного глушителя к кузову (рис. 2.256).
Сдвиньте выпускной трубопровод назад.
Снимите кислородный датчик с помощью приспособления (Mot. 1495-01).

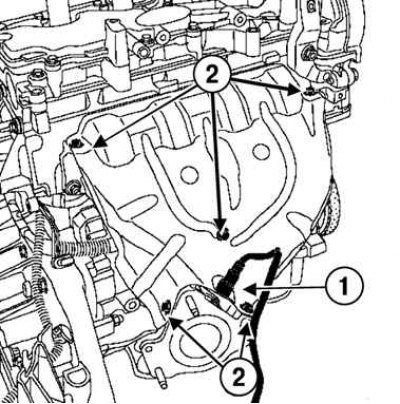

Рис. 2.257. Снятие кислородного датчика и верхнего теплозащитного экрана выпускного коллектора: 1 – кислородный датчик; 2 – верхний теплозащитный экран выпускного коллектора
Снимите верхний теплозащитный экран выпускного коллектора (рис. 2.257).

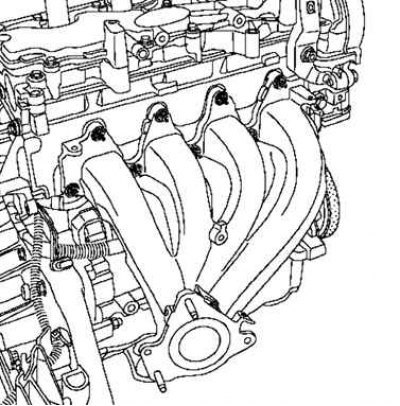

Рис. 2.258. Снятие выпускного коллектора
Открутите девять гаек шпилек крепления и снимите выпускной коллектор (рис. 2.258).

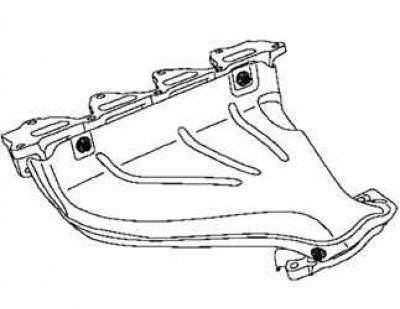

Рис. 2.259. Снятие теплозащитного экрана
Снимите нижний теплозащитный экран (рис. 2.259).
Установка
Подлежат обязательной замене:
- прокладки коллектора;
- прокладки фланца выпускного трубопровода;
- гайки шпилек крепления выпускного коллектора.
Установка производится в порядке, обратном снятию.

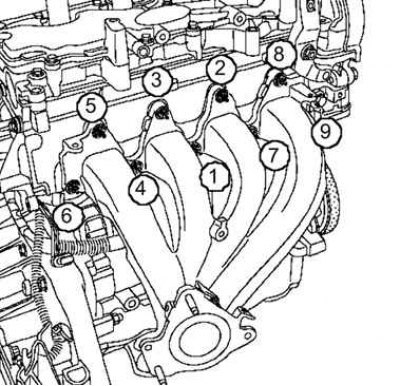

Рис. 2.260. Порядок затягивания гаек крепления выпускного коллектора
Затяните в показанном на рисунке 2.260 порядке требуемым моментом (23±3 Н·м) гайки шпилек крепления выпускного коллектора.
Затяните:
- болт крепления теплового экрана (10 Н·м);
- кислородные датчики (45 Н·м);
- болты крепления кронштейнов подушек подвески выпускного трубопровода к кузову (21 Н·м);
- болт крепления подкоса на выпускном коллекторе (8 Н·м);
- гайки крепления фланца выпускного трубопровода (20 Н·м).
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
