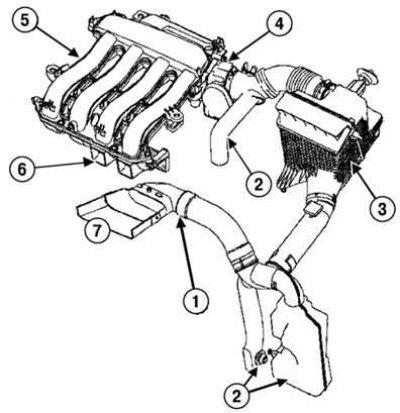

Рис. 2.246. Схема впускного тракта (двигатель К4М): 1 – воздухозаборный патрубок; 2 – глушители шума впуска; 3 – корпус воздушного фильтра; 4 – блок дроссельной заслонки; 5 – впускной коллектор; 6 – подкладка корпусов форсунок; 7 – забор воздуха
Схема впускного тракта (двигатель К4М см.рис. 2.246, двигатель F4R – рис. 2.247).
Рис. 2.247. Схема впускного тракта (двигатель F4R): 1 – всасывание воздуха; 2 – глушители шума впуска; 3 – корпус воздушного фильтра; 4 – турбокомпрессор; 5 – воздуховоздушный охладитель; 6 – вход впускного распределительного коллектора
