Блоки реле системы питания сжиженным нефтяным газом (Renault Megane II)

0

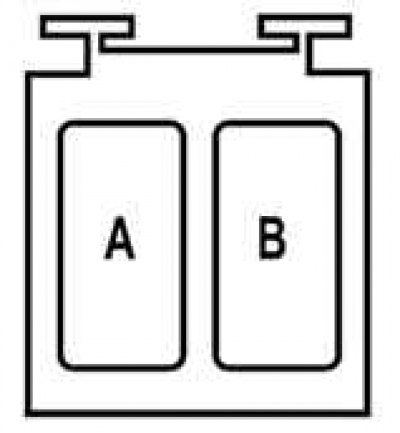

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (рис. 11).

Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля) представлены в таблице 11.

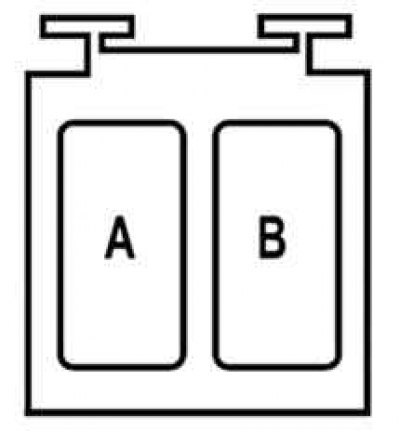

Блок, закрепленный на указанном выше блоке показан на рис. 12.

Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля) представлены в таблице 12.

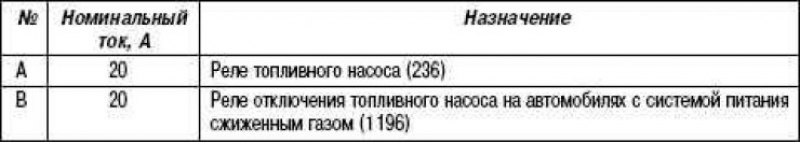

Таблица 11. Назначение реле (двигатель К4М764, в зависимости от уровня комплектации)

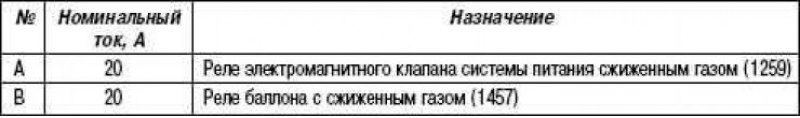

Таблица 12. Назначение реле (двигатель К4М764, в зависимости от уровня комплектации)
