Рис. 4. Блок, расположенный в салоне, в левой нижней части приборной панели
Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4.

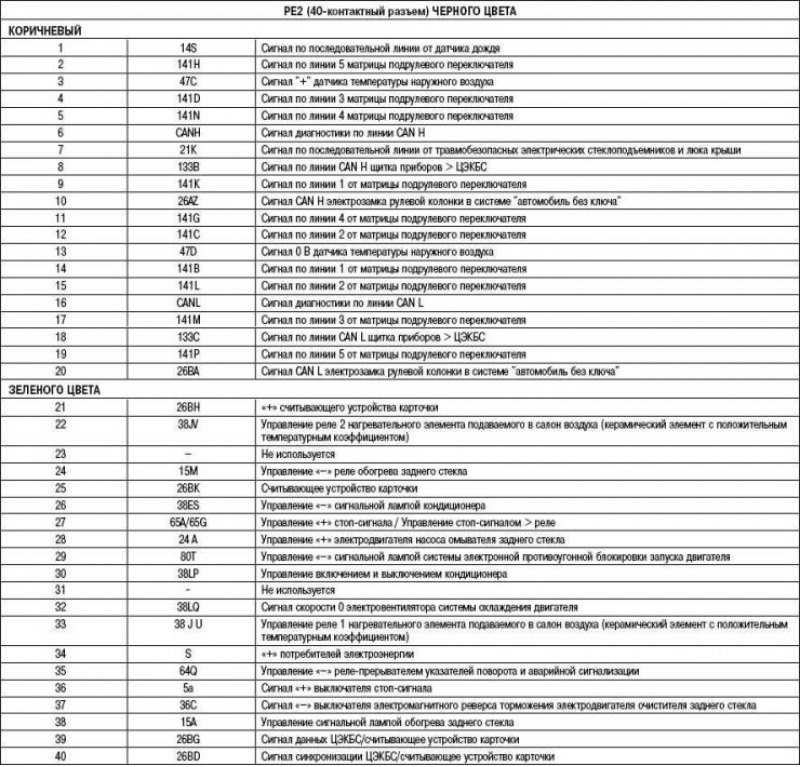

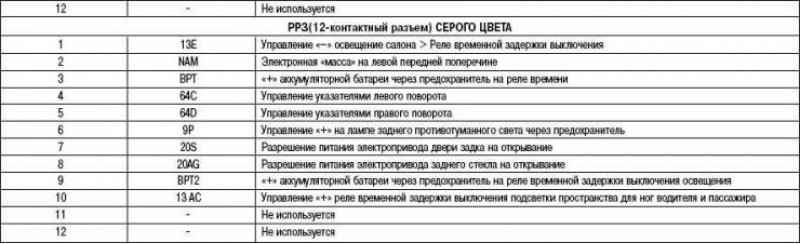

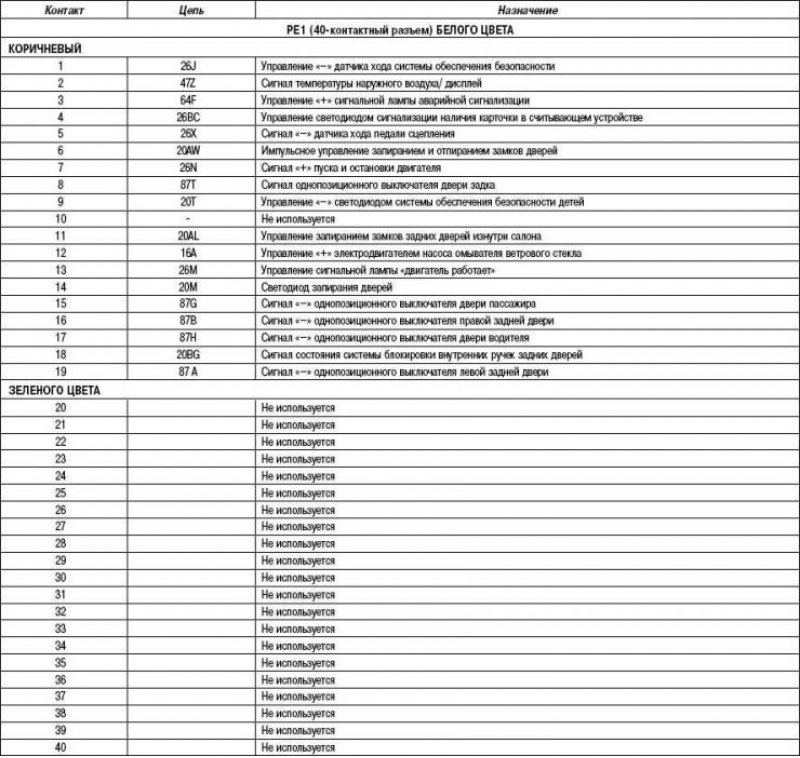

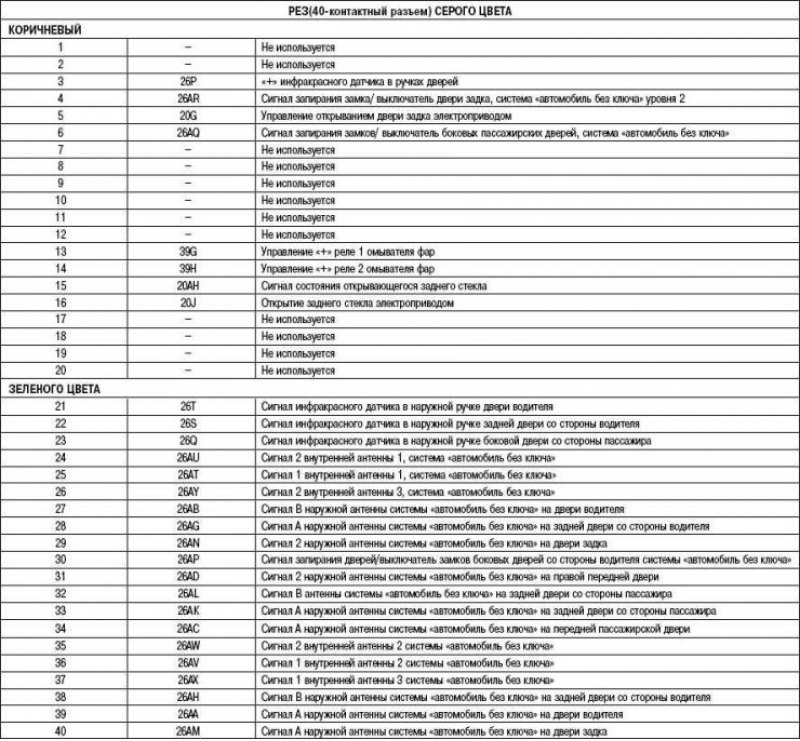

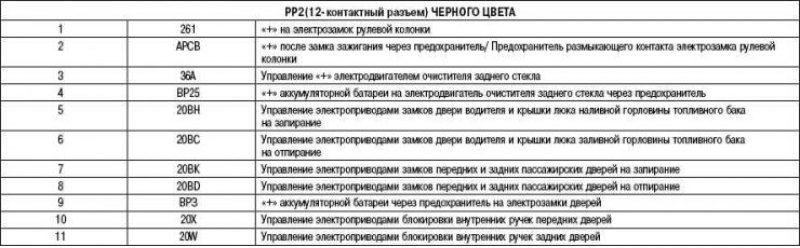

Таблица 4. Назначение реле (в зависимости от уровня комплектации автомобиля)
Таблица 7.8. Режим проверки диодов
| Положение | Контакты |
| Выключение стеклоочистителей | 5 и 4 |
| Прерывистый режим работы стеклоочистителей (чувствительность 1) | 3 и 8 |
| Прерывистый режим работы стеклоочистителей (чувствительность 2) | 3 и 8 + 9 и 4 |
| Прерывистый режим работы стеклоочистителей (чувствительность 3) | 3 и 8 + 9 и 12 |
| Прерывистый режим работы стеклоочистителей (чувствительность 4) | 3 и 8 + 9 и 8 |
| Малая скорость работы стеклоочистителя | Нет контакта* |
| Большая скорость работы стеклоочистителя | 9 и 13 |
| Очиститель заднего стекла | 2 и 13 |
| Кнопка «управления выводом данных ка дисплей бортового компьютера* | 2 и 10 |
| Выключение наружного освещения | 3 и 12 |
| Габаритный свет | 3 и 13 |
| Ближний свет фар | 3 и 10 |
| Дальний свет фар | 3 и 10 + 5 и 13 |
| Противотуманные фары | 5 и 10 |
| Противотуманные фары | 2 и 4 |
| Выключатель | 14 и 8 |
| Указатель левого поворота | 14 и 4 |
| Указатель правого поворота | 14 и 12 |
| Сигнализация дальним светом фар | 8 и 5 |
* Если ЦЭКБС не обнаруживает замыкания ни одного из выключателей в блоке подрулевых переключателей, стеклоочиститель автоматически включается на малой скорости. Стеклоочиститель выключается при замыкании выключателя (контакты 4 и 5).
