В этом разделе лишь кратко описаны неисправности системы впрыска, вызванные отказом тех или иных датчиков. Порядок снятия и установки узлов систем питания и управления двигателем приведен в подразделах «Система питания» и «Система управления двигателем».
В системе впрыска с обратной связью устанавливают каталитический нейтрализатор отработавших газов и датчик концентрации кислорода в отработавших газах, который и обеспечивает обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а электронный блок управления по его сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализатор работает наиболее эффективно. На автомобилях Renault Logan может быть установлен и второй датчик концентрации кислорода на выходе из нейтрализатора. Причем основным управляющим датчиком служит датчик, установленный на выпускном коллекторе, а датчик, установленный на выходе нейтрализатора, является диагностическим и определяет качество работы всей системы управления двигателем в целом. Если блок управления двигателем по информации диагностического датчика обнаружит превышение концентрации кислорода в отработавших газах, неустранимое тарировкой системы по сигналам управляющего датчика и означающее какую-либо неисправность системы, он включит в комбинации приборов сигнальную лампу неисправности двигателя и введет в память код ошибки для последующей диагностики.
Внимание! Прежде чем снимать любые узлы системы впрыска топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи.
Аккумуляторную батарею отключайте только при выключенном зажигании.
Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.
При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля, так как повышенный ток при зарядке может вывести из строя электронные компоненты.
Не допускайте нагрева электронного блока управления (ЭБУ) выше 65°С в рабочем состоянии и выше 80°С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.
Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.
Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.
Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.
Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. чтобы не допустить повреждения ЭБУ электростатическим разрядом:
- - не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах;
- - при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.
Не допускается работа на этилированном бензине двигателя с нейтрализатором – это приведет к быстрому выходу из строя нейтрализатора и датчиков концентрации кислорода.
При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.
Проверку системы впрыска проводите в следующем порядке.
1. Проверьте соединение с «массой» двигателя и аккумуляторной батареи.
2. Проверьте электробензонасос и топливный фильтр.
3. Проверьте предохранители и реле включения элементов системы впрыска.
4. Проверьте надежность контактов в колодках с проводами элементов системы впрыска.
5. Проверьте датчики системы впрыска.
Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:

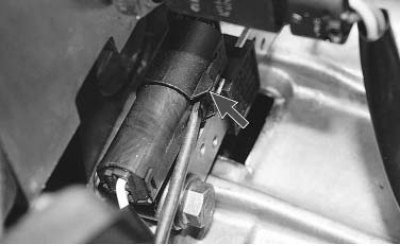

- датчик верхней мертвой точки (ВМТ) и частоты вращения коленчатого вала (установлен на картере сцепления) - полный отказ системы впрыска, двигатель не пускается;
Материал опубликован ранее на www.autoinstruction.ru

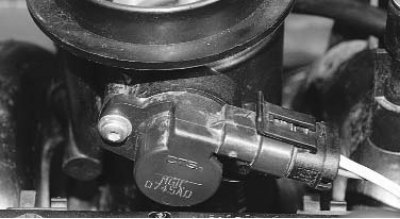

- датчик положения дроссельной заслонки (установлен на дроссельном узле) - потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

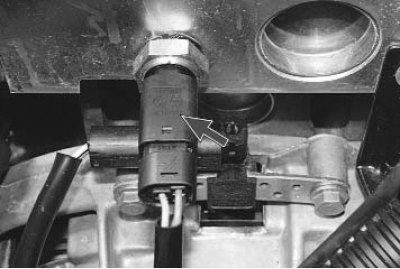

- датчик температуры охлаждающей жидкости - трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;
- датчик температуры всасываемого воздуха - при отказе датчика увеличивается расход топлива, повышается уровень токсичности отработавших газов;

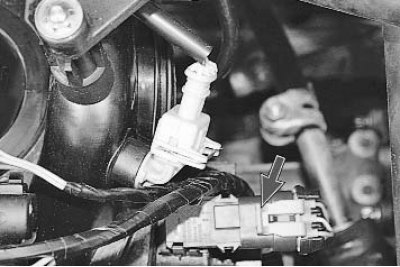

- датчик абсолютного давления (разрежения) во впускной трубе - при отказе датчика увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

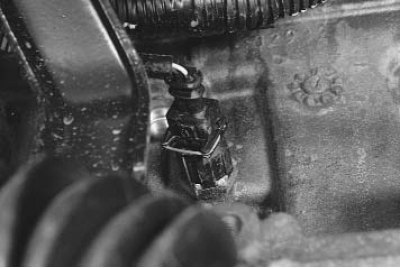

- датчик детонации (установлен с правой стороны блока цилиндров в районе 2-го и 3-го цилиндров) - двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

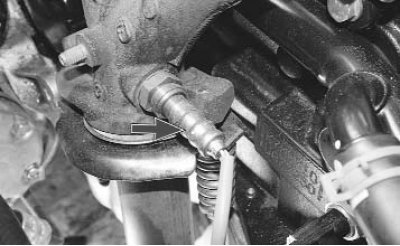

- датчик концентрации кислорода в отработавших газах (лямбда-зонд) установлен на выпускном коллекторе (для наглядности термоэкран коллектора снят) - увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;

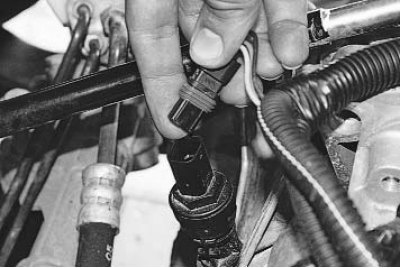

- датчик скорости (установлен на картере коробки передач) - возможны ухудшение динамических качеств автомобиля и увеличение расхода топлива. Проверьте надежность присоединения к датчику колодки жгута проводов и очистите от окислов ее контакты.
