Снятие и установка брызговиков и защиты картера двигателя (Renault Logan I)

0

Брызговики двигателя, расположенные в моторном отсеке снизу и по бокам, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя. Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль может быть установлен штампованный стальной щит. Однако следует учитывать, что он не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как при этом он может прогнуться до картера и картер будет поврежден.

Снимают брызговики и защиту картера двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.

Каждый брызговик (правый и левый) состоит из двух частей, верхней и нижней.

Примечание. Показано снятие правого брызговика, левый брызговик снимают аналогично.

Вам потребуются: ключ TORX T20, отвертки с плоским и крестообразным лезвиями, ключ «на 10».



1. Для снятия нижней части брызговика выверните три передних болта...

Примечание. Тремя болтами крепления нижней части брызговика одновременно закреплен передний бампер.

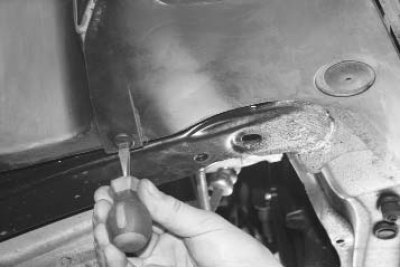

2. ...и фиксатор одного заднего пистона крепления...

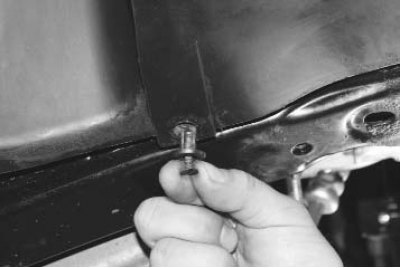

3. ...затем снимите пистон.



Оригинал найдёте на этом ресурсе: autoinstruction.ru

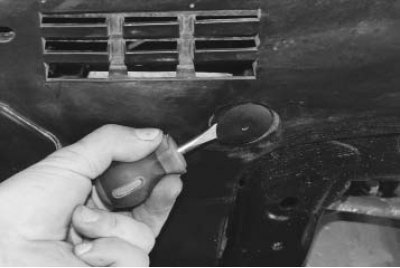

4. Поддев отверткой...

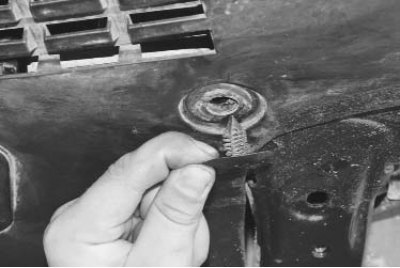

5. ...извлеките большой пистон крепления нижней части правого брызговика.

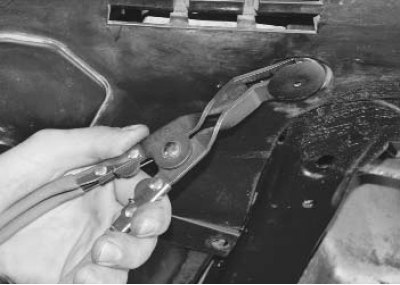

Примечание. Снимать большие пистоны удобнее специально предназначенным для этого съемником.

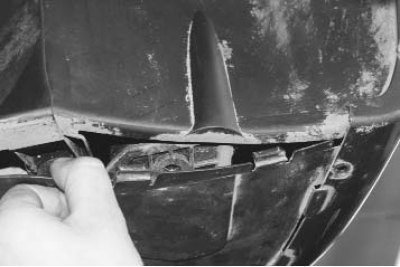

6. Выведите фиксаторы нижней части брызговика из зацепления с верхней частью и передним бампером...

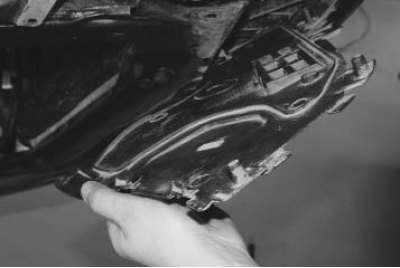

7. ...и снимите нижнюю часть.

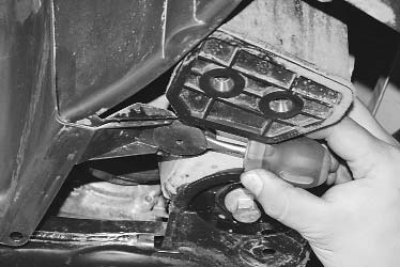

8. Для снятия верхней части брызговика, поддев отверткой...

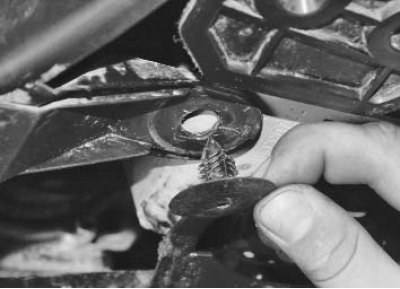

9. ...извлеките пистон ее нижнего крепления...

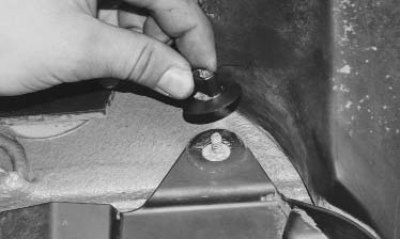

10. ...отверните пластмассовую гайку верхнего крепления к кузову...

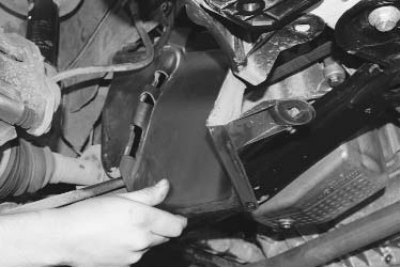

11. ...и снимите верхнюю часть брызговика.

12. Установите брызговики в порядке, обратном снятию.

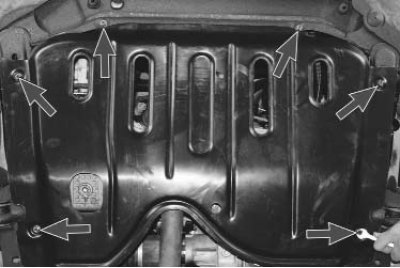

13. Для снятия защиты картера выверните шесть болтов крепления защитного щита...

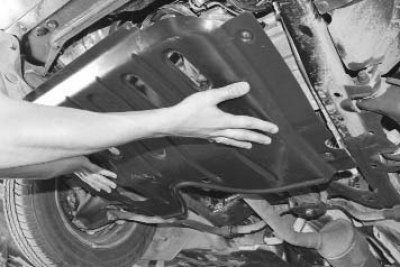

14. ...и снимите щит.

15. Устанавливайте защиту картера двигателя в порядке, обратном снятию.
